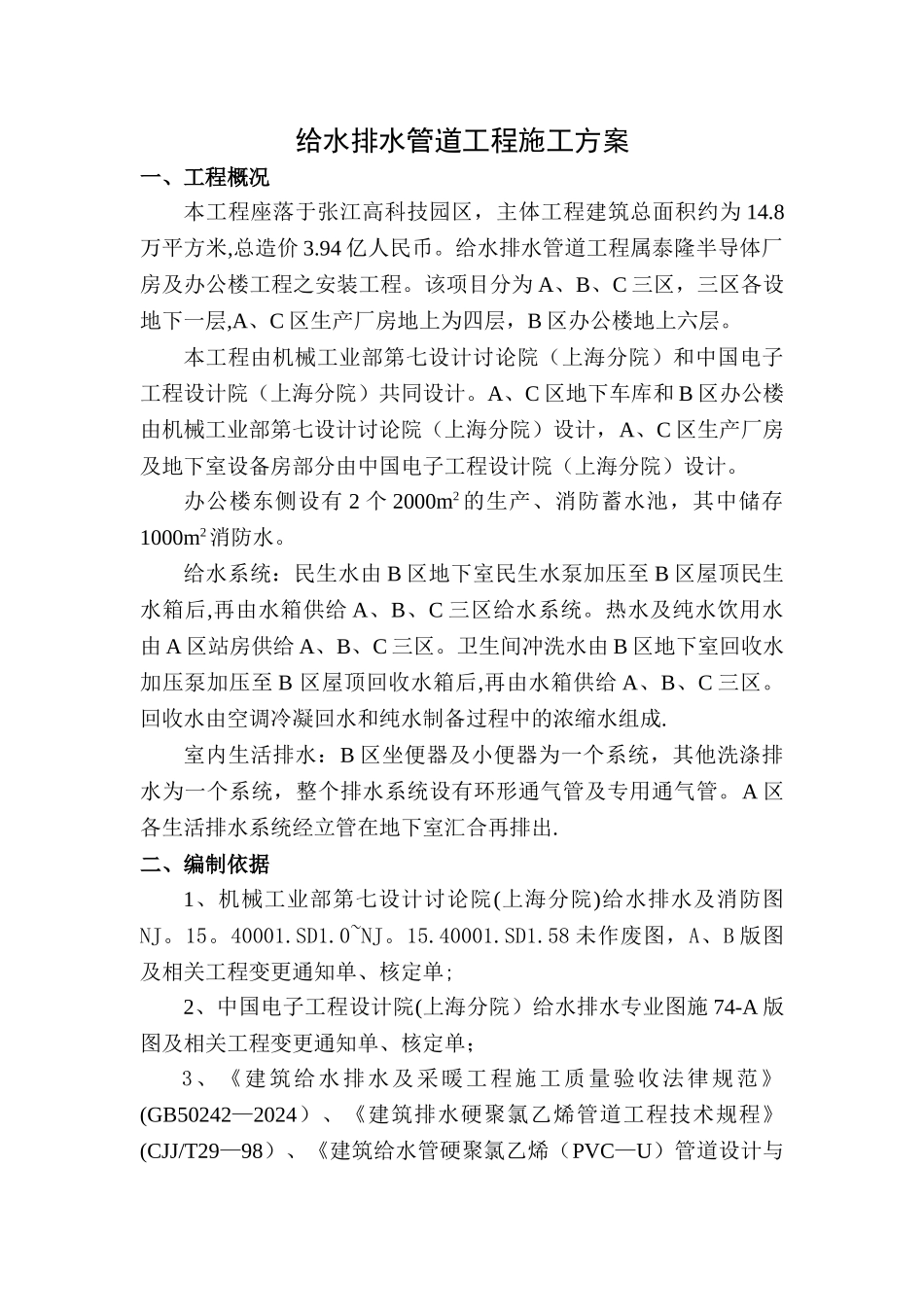

给水排水管道工程施工方案一、工程概况本工程座落于张江高科技园区，主体工程建筑总面积约为 14.8万平方米,总造价 3.94 亿人民币。给水排水管道工程属泰隆半导体厂房及办公楼工程之安装工程。该项目分为 A、B、C 三区，三区各设地下一层,A、C 区生产厂房地上为四层，B 区办公楼地上六层。本工程由机械工业部第七设计讨论院（上海分院）和中国电子工程设计院（上海分院）共同设计。A、C 区地下车库和 B 区办公楼由机械工业部第七设计讨论院（上海分院）设计，A、C 区生产厂房及地下室设备房部分由中国电子工程设计院（上海分院）设计。办公楼东侧设有 2 个 2000m2 的生产、消防蓄水池，其中储存1000m2消防水。给水系统：民生水由 B 区地下室民生水泵加压至 B 区屋顶民生水箱后,再由水箱供给 A、B、C 三区给水系统。热水及纯水饮用水由 A 区站房供给 A、B、C 三区。卫生间冲洗水由 B 区地下室回收水加压泵加压至 B 区屋顶回收水箱后,再由水箱供给 A、B、C 三区。回收水由空调冷凝回水和纯水制备过程中的浓缩水组成.室内生活排水：B 区坐便器及小便器为一个系统，其他洗涤排水为一个系统，整个排水系统设有环形通气管及专用通气管。A 区各生活排水系统经立管在地下室汇合再排出.二、编制依据1、机械工业部第七设计讨论院(上海分院)给水排水及消防图NJ。15。40001.SD1.0~NJ。15.40001.SD1.58 未作废图，A、B 版图及相关工程变更通知单、核定单;2、中国电子工程设计院(上海分院）给水排水专业图施 74-A 版图及相关工程变更通知单、核定单；3、《建筑给水排水及采暖工程施工质量验收法律规范》(GB50242—2024）、《建筑排水硬聚氯乙烯管道工程技术规程》(CJJ/T29—98）、《建筑给水管硬聚氯乙烯（PVC—U）管道设计与施工验收规程》(CECS41：92）、《给水排水管道工程施工及验收法律规范》（GB50268—97)、国家颁布的其他相关法律规范、标准及市政有关部门的各项要求.三、施工准备（一）材料设备1、材料进场，首先要检查采纳的材料是否符合质量要求，有否出厂合格证明书或质量证明文件。并应符合给水排水系统的相关技术质量要求；2、材料搬运及堆放1)搬运管材和管件时，应小心轻放,避开油污。严禁剧烈撞击、与尖锐物品碰触、抛摔拖滚；2)管材和管件存放在通风良好、温度适宜的库房或简易棚内，不得露天存放;距离热源不大于 1m；3）胶粘剂和清洁剂的存放处应阴凉干燥，安全可靠，严禁明火；4）管材应水平堆放在平整...
