绝缘子安装检验批质量验收记录表

绝缘子安装检验批质量验收记录表_第1页
1/3

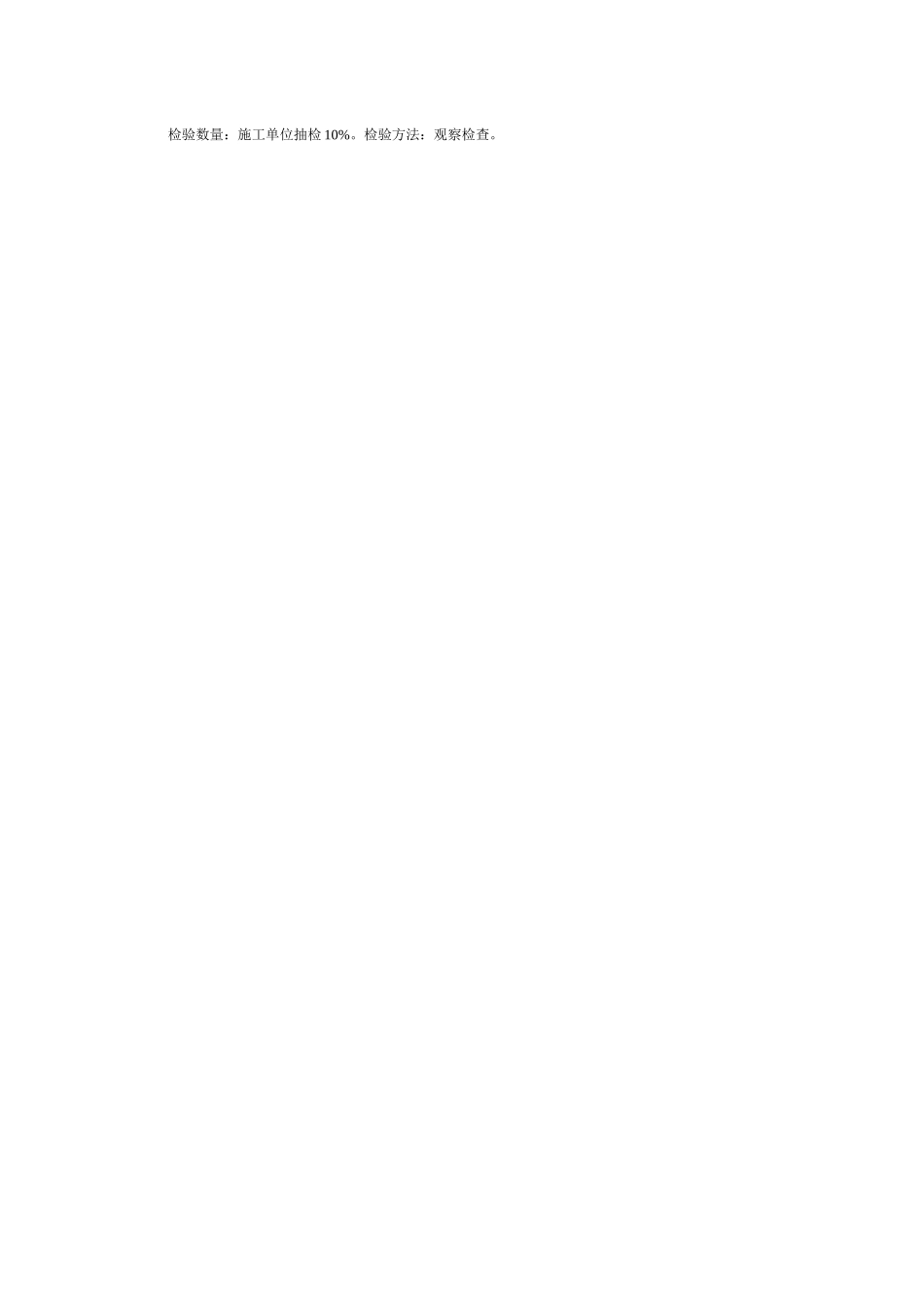

绝缘子安装检验批质量验收记录表_第2页
2/3

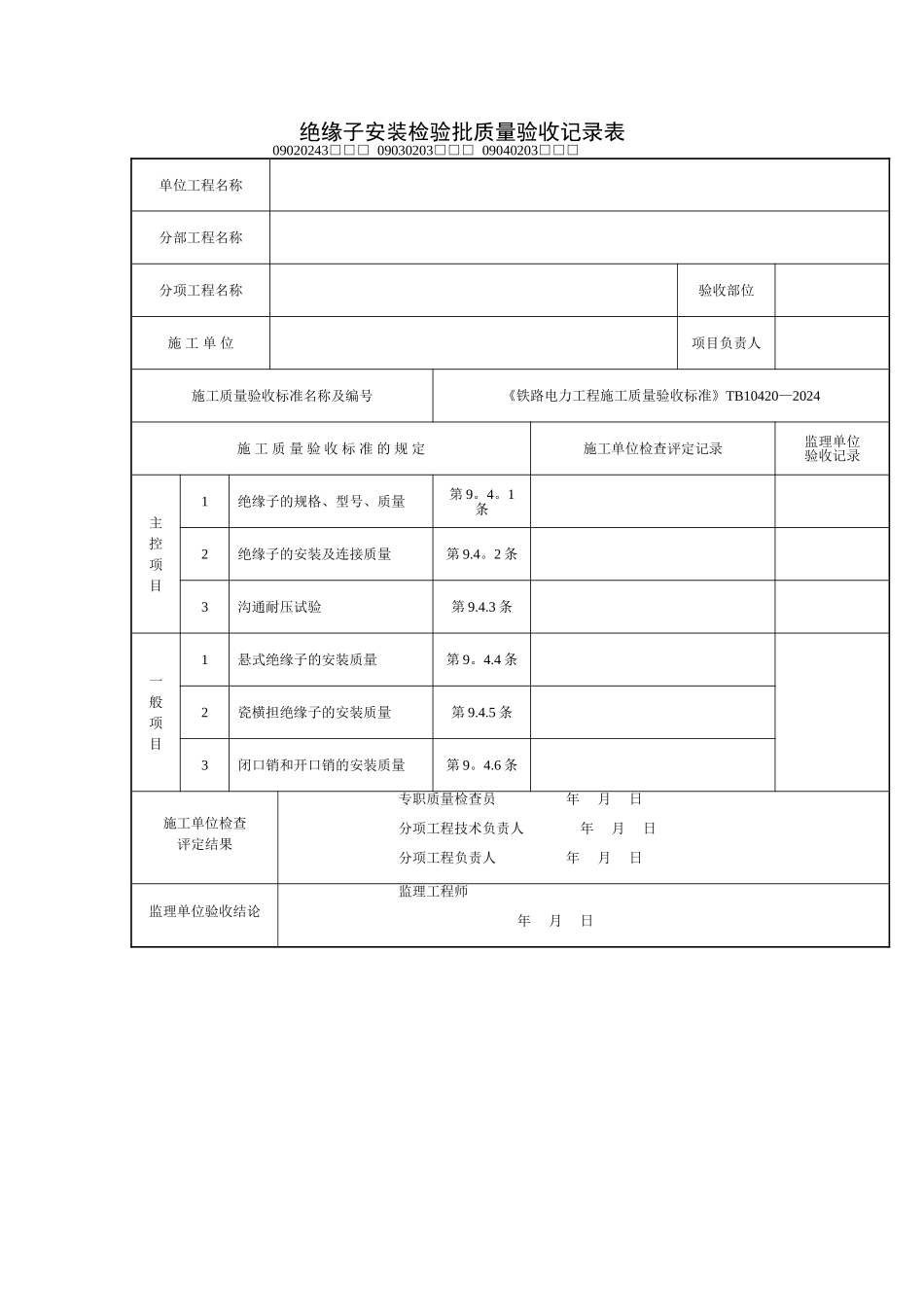

绝缘子安装检验批质量验收记录表_第3页
3/3
说 明主控项目1. 横担、叉梁及配件等金具应按进场批次进行检查,金具组装配合应良好,表面光洁,无裂纹、毛刺、砂眼、气泡等缺陷;镀锌良好,无锈蚀现象。横担、叉梁的规格、型号、质量应符合设计要求和相关产品标准的规定。检验数量:施工、监理单位均全部检查。检验方法:检查质量证明文件及观察检查。2. 10 kV 以下架空线路同杆架设时,横担间的最小垂直距离应符合下表的规定:横担间最小垂直距离(m)导线名称与电压等级直 线 杆分支或转角杆检 查 方 法10(6)kV与 10 kV0。80。45/0。6尺 量与 0。38 kV1。21.00。38 kV 与 0.38 kV0。60。3自动闭塞高 压 线 与 信 号线2。02.0低 压 线 与 信 号线0。60.6信 号 线 与 信 号线0。60。3检验数量:施工、监理单位均全部检查。3. 电杆上横担、叉梁及铁塔的接地方式应符合设计要求,接地良好。检验数量:施工、监理单位均全部检查。检验方法:施工单位观察及测试检查 .监理单位观察及见证测试。一般项目1. 横担安装质量应符合下列规定:(1)单横担的安装,直线杆应装于受电侧;分歧杆、90°转角杆(上、下)及终端杆应装于拉线侧。(2)横担安装偏差应符合下表的规定:横担安装允许偏差安 装 项 目允 许 偏 差检 查 方 法横担端部上下歪斜20 mm尺 量左右扭斜双杆横担横担与电杆连接处高差5‰L 连 左右扭斜1‰L 横 注:表中 L 连系横担与电杆连接距离,L 横系横担总长度.检验数量:施工单位抽检 20%。检验方法:观察、尺量检查。2. 叉梁安装质量应符合下列规定:(1)以抱箍连接的叉梁,其上端抱箍组装尺寸的允许偏差为±50 mm。(2)分段组合叉梁组合后应正直,不应有明显的鼓肚,弯曲。(3)横隔梁安装后,应保持水平;组装尺寸允许偏差±50 mm。检验数量:施工单位全部检查.检验方法:观察、测量检查.3. 螺栓连接质量应符合下列规定:(1)螺杆应与构件面垂直,螺杆头平面与构件间不应有间隙。(2)螺栓紧固后,螺杆丝扣露出的长度单螺母不应少于两个螺距;双螺母可与螺母相平。(3)当必需加垫圈时,每端垫圈不应超过 2 个。检验数量:施工单位抽检 10%。检验方法:观察检查。4. 螺栓的穿入方向应符合下列规定:(1)对立体结构:水平方向由内向外;垂直方向由下向上。(2)对平面结构:顺线路方向,双面构件由内向外,单面构件由送电侧穿入或按统一方向;横线路方向,两侧由内向外,中间由左向右(面对受电侧)或按统一方向;垂直方...
