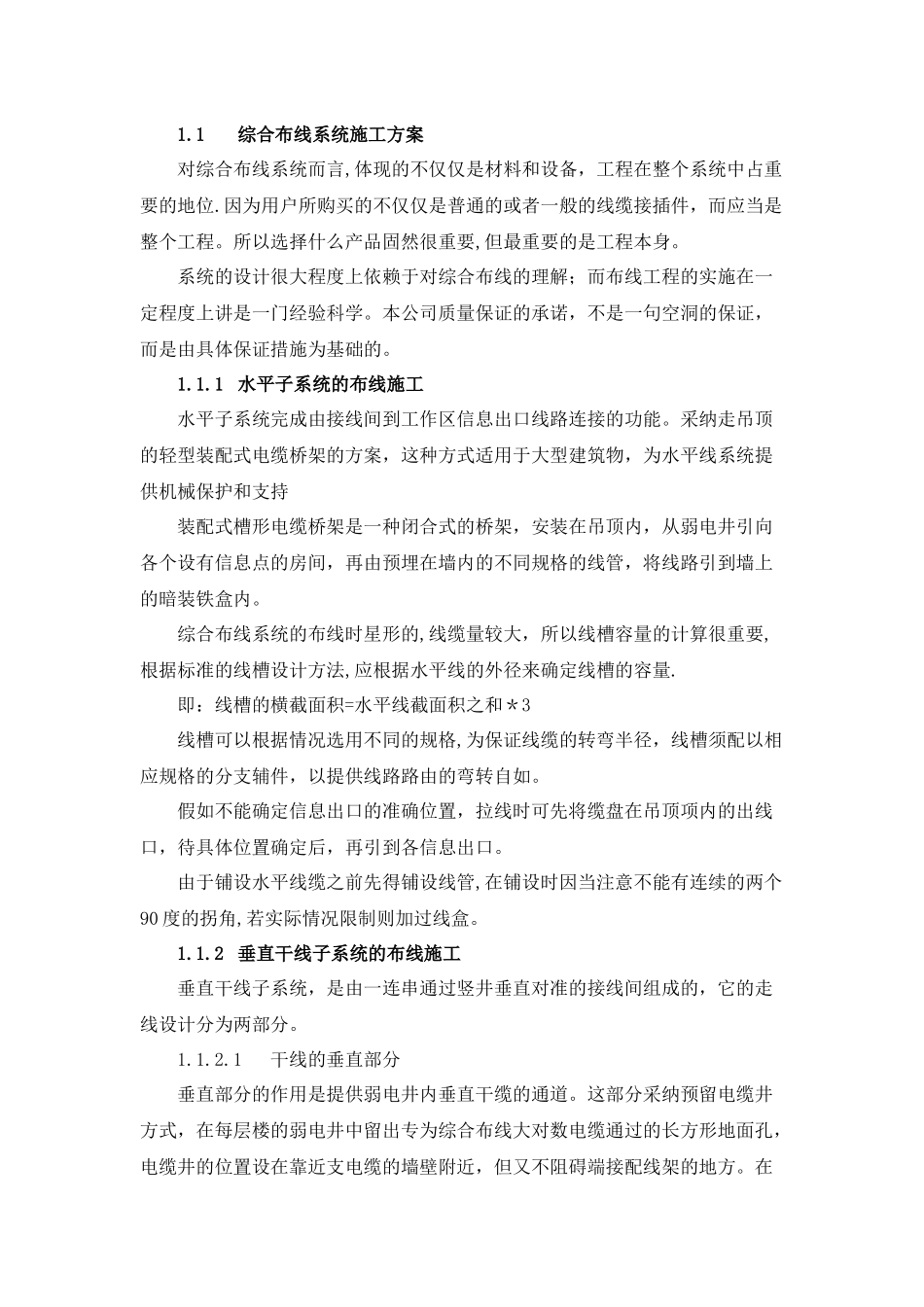

综合布线施工方案_第1页
1/6

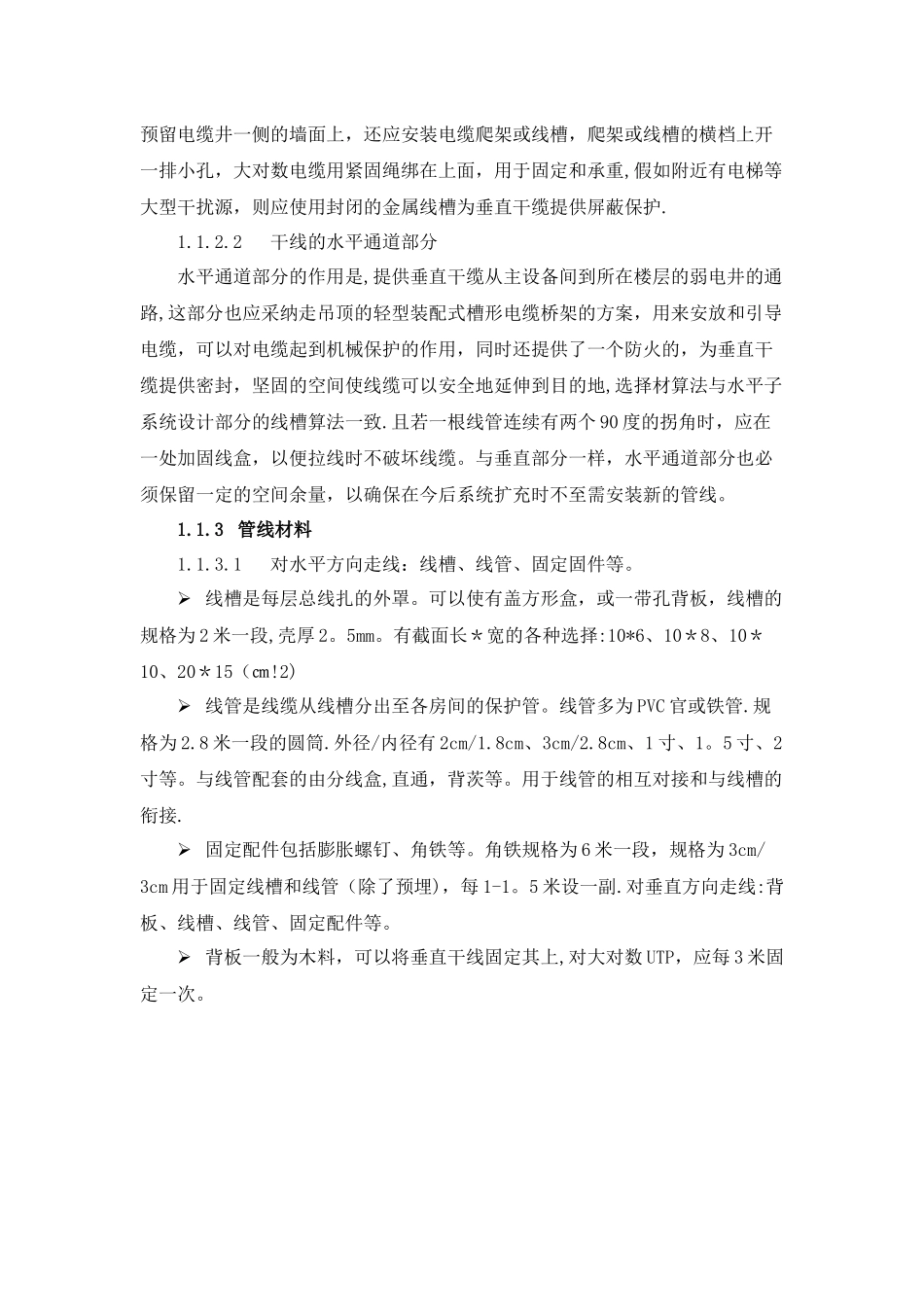

综合布线施工方案_第2页
2/6

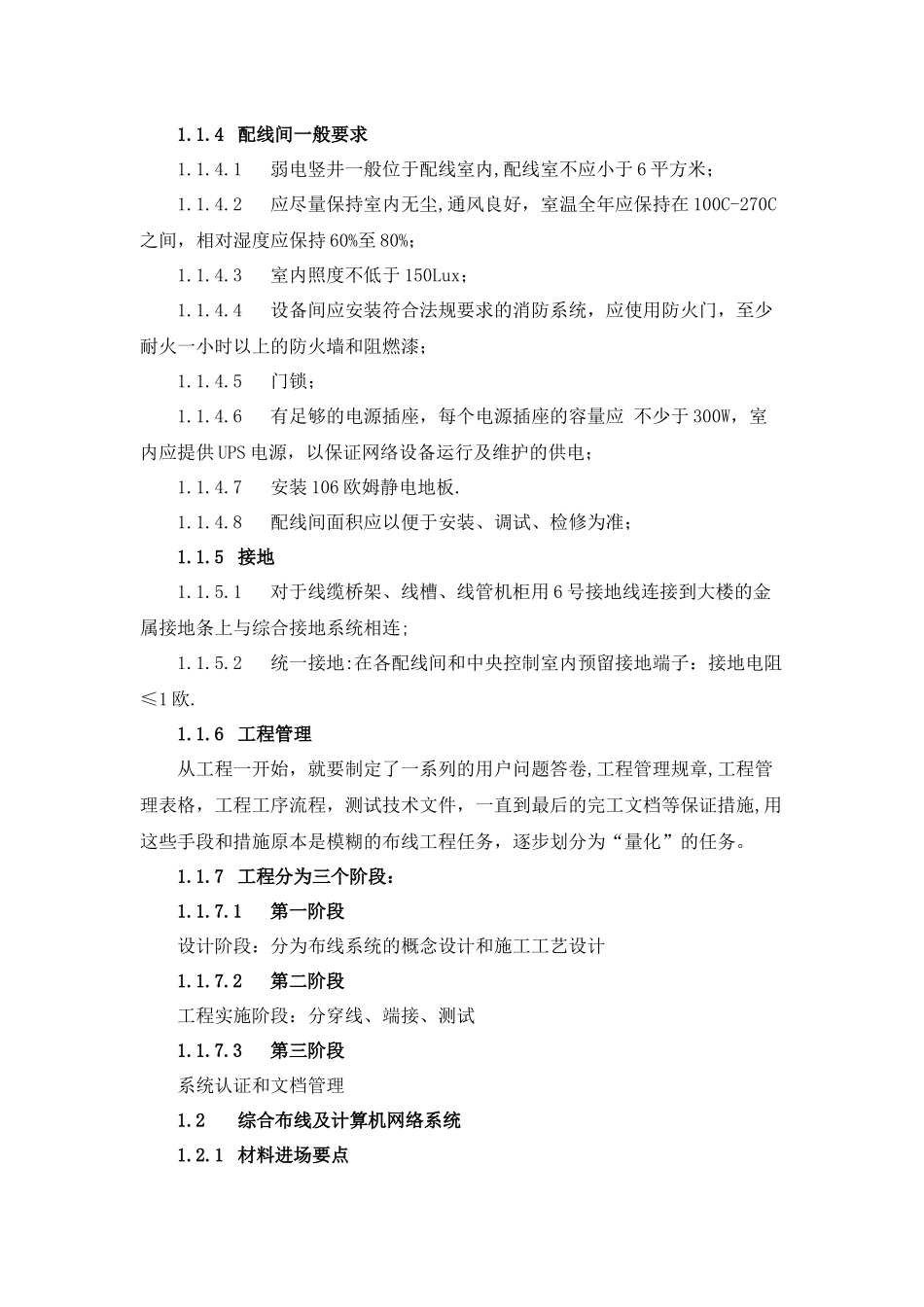

综合布线施工方案_第3页
3/6
1.1综合布线系统施工方案对综合布线系统而言,体现的不仅仅是材料和设备,工程在整个系统中占重要的地位.因为用户所购买的不仅仅是普通的或者一般的线缆接插件,而应当是整个工程。所以选择什么产品固然很重要,但最重要的是工程本身。系统的设计很大程度上依赖于对综合布线的理解;而布线工程的实施在一定程度上讲是一门经验科学。本公司质量保证的承诺,不是一句空洞的保证,而是由具体保证措施为基础的。1.1.1 水平子系统的布线施工水平子系统完成由接线间到工作区信息出口线路连接的功能。采纳走吊顶的轻型装配式电缆桥架的方案,这种方式适用于大型建筑物,为水平线系统提供机械保护和支持装配式槽形电缆桥架是一种闭合式的桥架,安装在吊顶内,从弱电井引向各个设有信息点的房间,再由预埋在墙内的不同规格的线管,将线路引到墙上的暗装铁盒内。综合布线系统的布线时星形的,线缆量较大,所以线槽容量的计算很重要,根据标准的线槽设计方法,应根据水平线的外径来确定线槽的容量.即:线槽的横截面积=水平线截面积之和*3线槽可以根据情况选用不同的规格,为保证线缆的转弯半径,线槽须配以相应规格的分支辅件,以提供线路路由的弯转自如。假如不能确定信息出口的准确位置,拉线时可先将缆盘在吊顶项内的出线口,待具体位置确定后,再引到各信息出口。由于铺设水平线缆之前先得铺设线管,在铺设时因当注意不能有连续的两个90 度的拐角,若实际情况限制则加过线盒。1.1.2 垂直干线子系统的布线施工垂直干线子系统,是由一连串通过竖井垂直对准的接线间组成的,它的走线设计分为两部分。1.1.2.1干线的垂直部分垂直部分的作用是提供弱电井内垂直干缆的通道。这部分采纳预留电缆井方式,在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔,电缆井的位置设在靠近支电缆的墙壁附近,但又不阻碍端接配线架的地方。在预留电缆井一侧的墙面上,还应安装电缆爬架或线槽,爬架或线槽的横档上开一排小孔,大对数电缆用紧固绳绑在上面,用于固定和承重,假如附近有电梯等大型干扰源,则应使用封闭的金属线槽为垂直干缆提供屏蔽保护.1.1.2.2干线的水平通道部分水平通道部分的作用是,提供垂直干缆从主设备间到所在楼层的弱电井的通路,这部分也应采纳走吊顶的轻型装配式槽形电缆桥架的方案,用来安放和引导电缆,可以对电缆起到机械保护的作用,同时还提供了一个防火的,为垂直干缆提供密封,坚固的空间使线缆可以安全地延伸到目的地,选择材算法与水...
