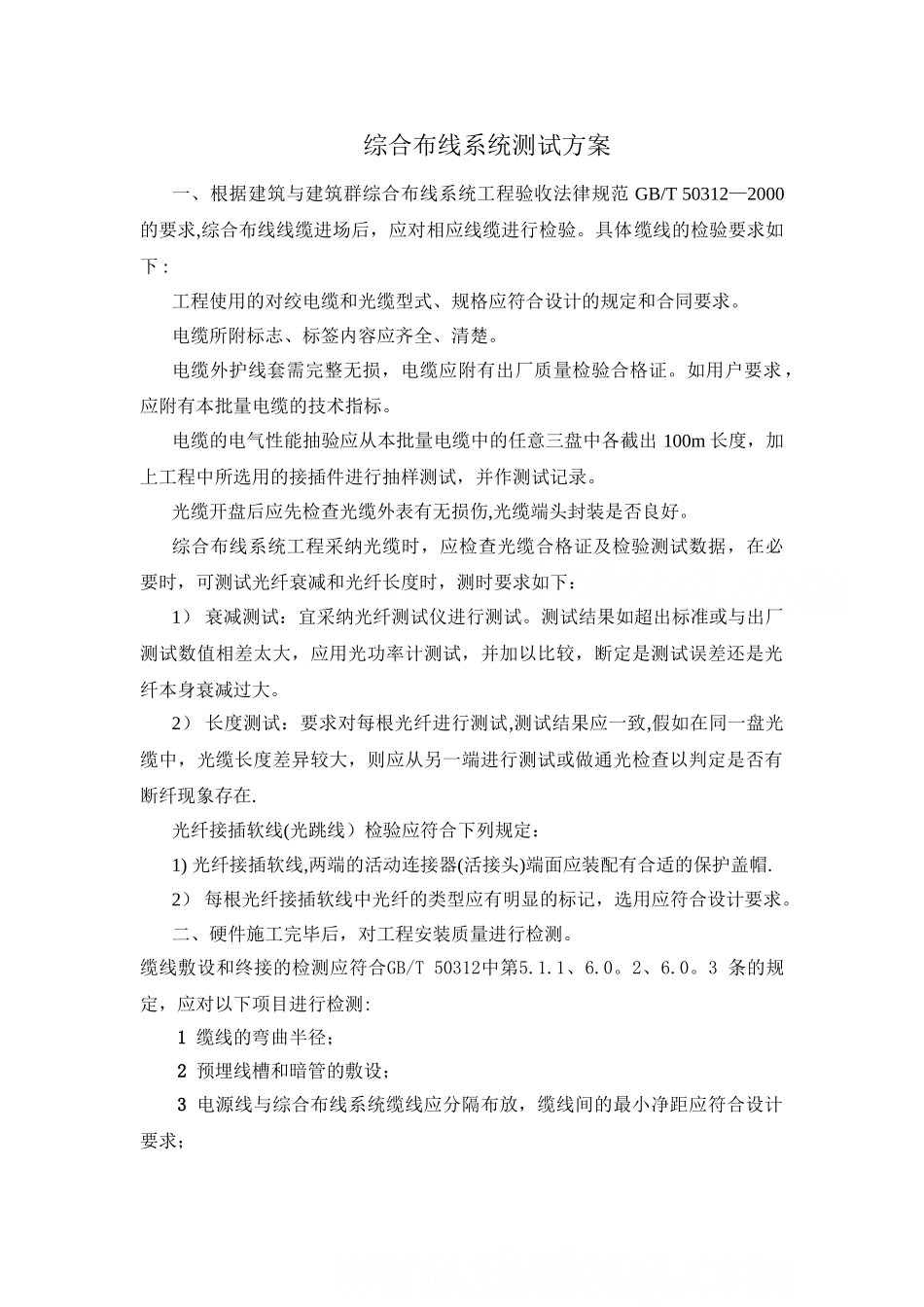

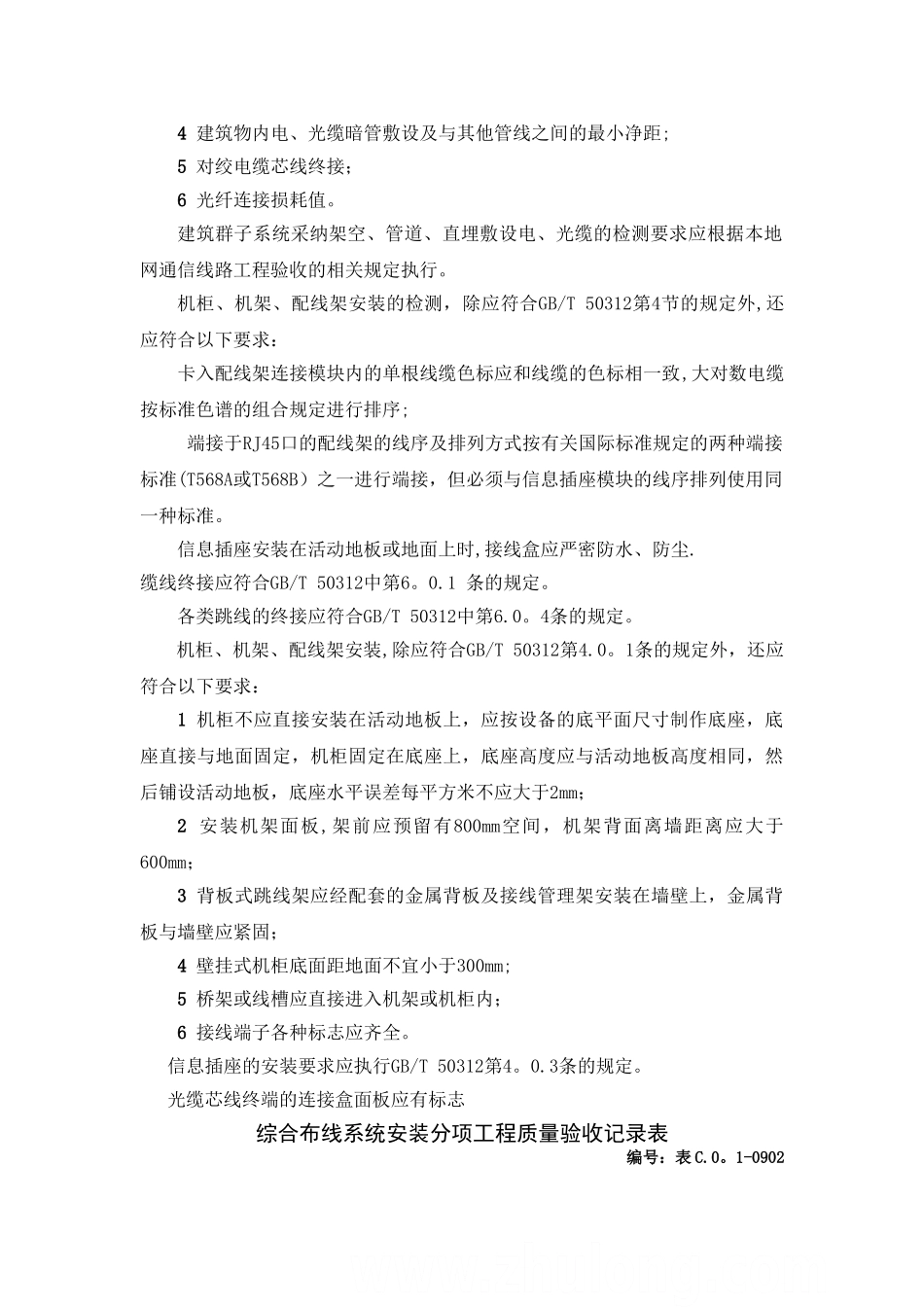

综合布线系统测试方案一、根据建筑与建筑群综合布线系统工程验收法律规范 GB/T 50312—2000的要求,综合布线线缆进场后,应对相应线缆进行检验。具体缆线的检验要求如下 : 工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。 电缆所附标志、标签内容应齐全、清楚。 电缆外护线套需完整无损,电缆应附有出厂质量检验合格证。如用户要求 ,应附有本批量电缆的技术指标。 电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出 100m 长度,加上工程中所选用的接插件进行抽样测试,并作测试记录。 光缆开盘后应先检查光缆外表有无损伤,光缆端头封装是否良好。 综合布线系统工程采纳光缆时,应检查光缆合格证及检验测试数据,在必要时,可测试光纤衰减和光纤长度时,测时要求如下: 1) 衰减测试:宜采纳光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大,应用光功率计测试,并加以比较,断定是测试误差还是光纤本身衰减过大。2) 长度测试:要求对每根光纤进行测试,测试结果应一致,假如在同一盘光缆中,光缆长度差异较大,则应从另一端进行测试或做通光检查以判定是否有断纤现象存在. 光纤接插软线(光跳线)检验应符合下列规定: 1) 光纤接插软线,两端的活动连接器(活接头)端面应装配有合适的保护盖帽.2) 每根光纤接插软线中光纤的类型应有明显的标记,选用应符合设计要求。二、硬件施工完毕后,对工程安装质量进行检测。缆线敷设和终接的检测应符合GB/T 50312中第5.1.1、6.0。2、6.0。3 条的规定,应对以下项目进行检测: 1 缆线的弯曲半径; 2 预埋线槽和暗管的敷设; 3 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求; 4 建筑物内电、光缆暗管敷设及与其他管线之间的最小净距; 5 对绞电缆芯线终接; 6 光纤连接损耗值。 建筑群子系统采纳架空、管道、直埋敷设电、光缆的检测要求应根据本地网通信线路工程验收的相关规定执行。 机柜、机架、配线架安装的检测,除应符合GB/T 50312第4节的规定外,还应符合以下要求:卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致,大对数电缆按标准色谱的组合规定进行排序; 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准(T568A或T568B)之一进行端接,但必须与信息插座模块的线序排列使用同一种标准。 信息插座安装在活动地板或地面上时,接线盒应严密防水、防尘. 缆线终接应符合GB/T...
