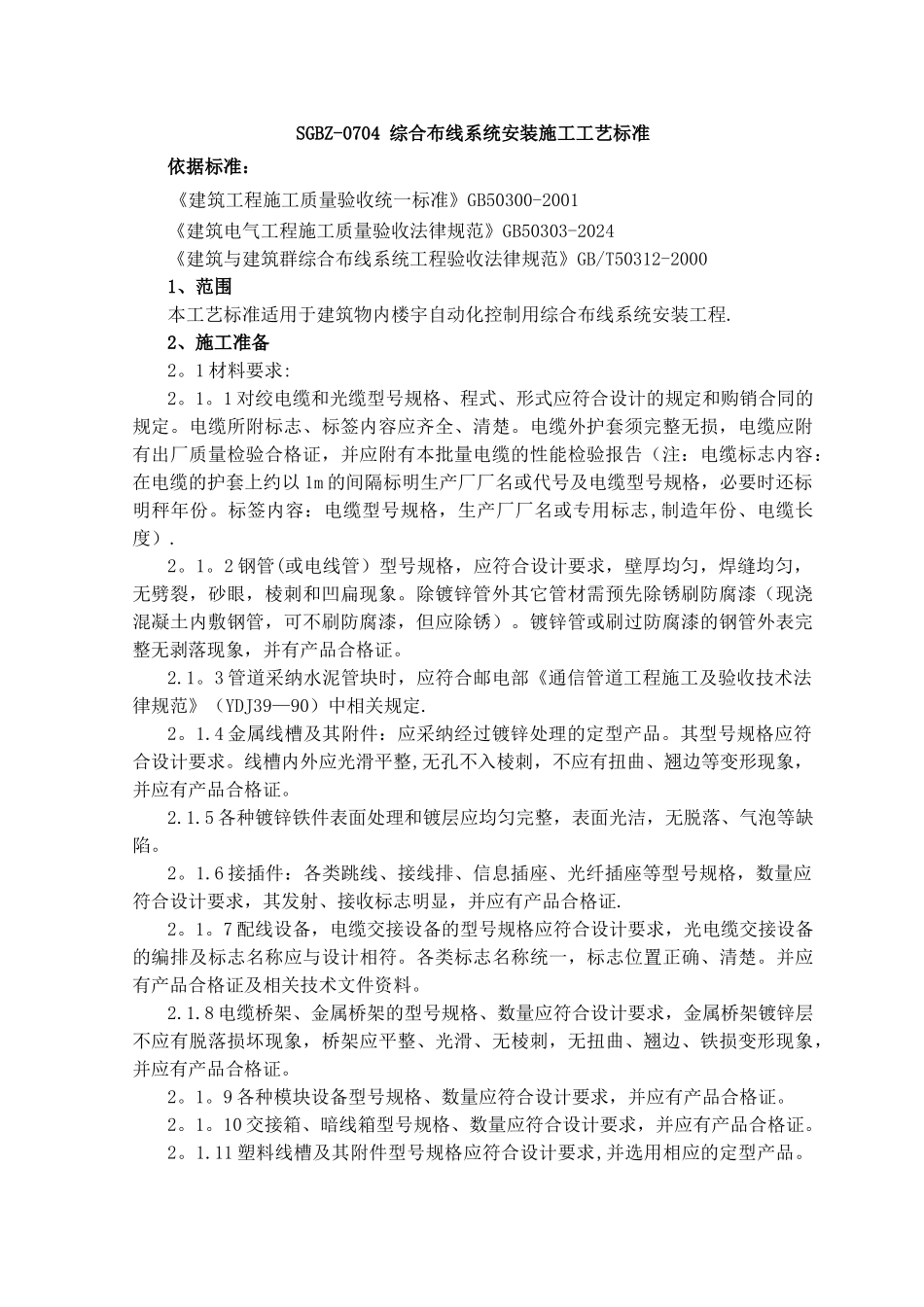

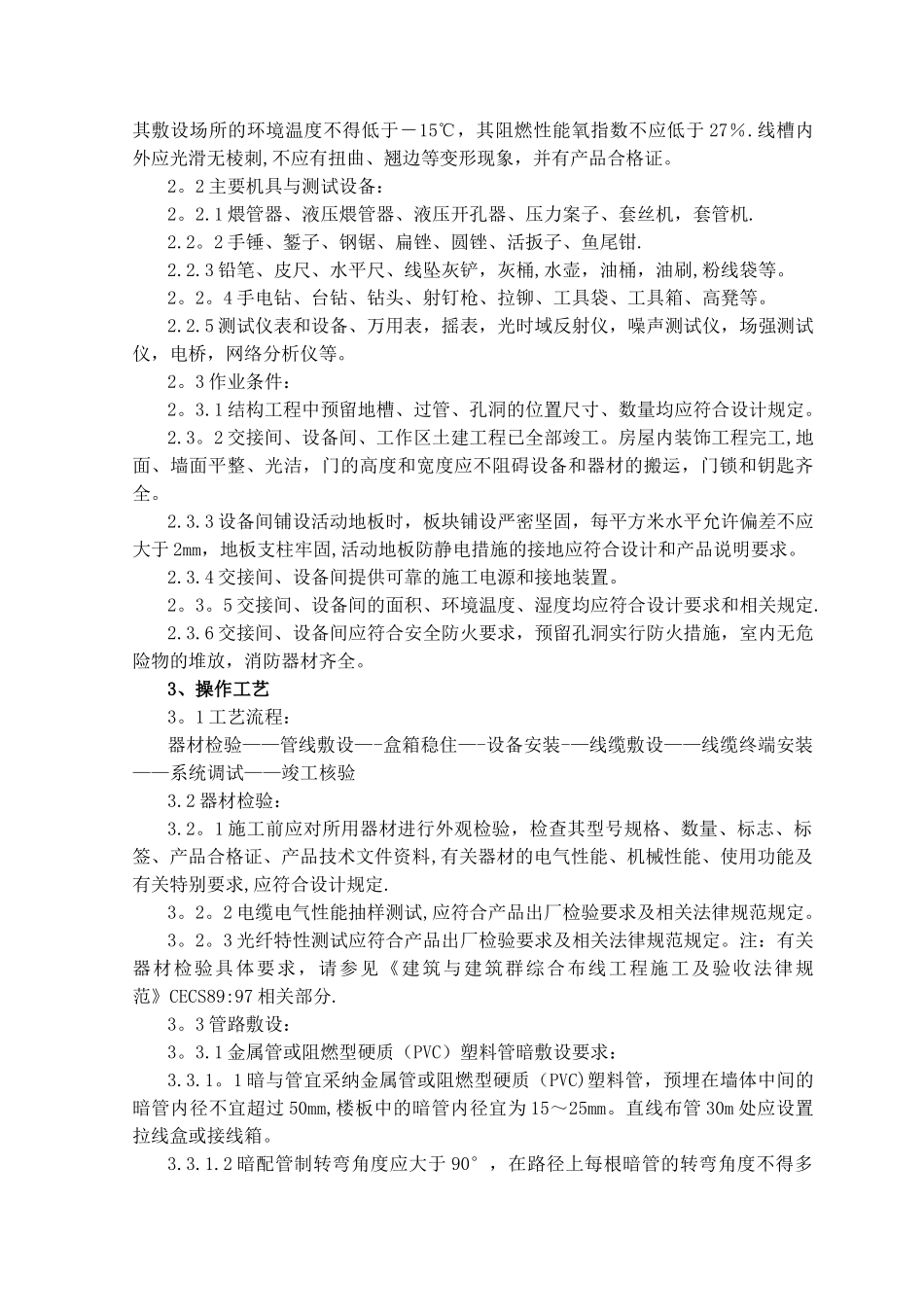

SGBZ-0704 综合布线系统安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-2024《建筑与建筑群综合布线系统工程验收法律规范》GB/T50312-20001、范围本工艺标准适用于建筑物内楼宇自动化控制用综合布线系统安装工程.2、施工准备2。1 材料要求:2。1。1 对绞电缆和光缆型号规格、程式、形式应符合设计的规定和购销合同的规定。电缆所附标志、标签内容应齐全、清楚。电缆外护套须完整无损,电缆应附有出厂质量检验合格证,并应附有本批量电缆的性能检验报告(注:电缆标志内容:在电缆的护套上约以 1m 的间隔标明生产厂厂名或代号及电缆型号规格,必要时还标明秤年份。标签内容:电缆型号规格,生产厂厂名或专用标志,制造年份、电缆长度).2。1。2 钢管(或电线管)型号规格,应符合设计要求,壁厚均匀,焊缝均匀,无劈裂,砂眼,棱刺和凹扁现象。除镀锌管外其它管材需预先除锈刷防腐漆(现浇混凝土内敷钢管,可不刷防腐漆,但应除锈)。镀锌管或刷过防腐漆的钢管外表完整无剥落现象,并有产品合格证。2.1。3 管道采纳水泥管块时,应符合邮电部《通信管道工程施工及验收技术法律规范》(YDJ39—90)中相关规定.2。1.4 金属线槽及其附件:应采纳经过镀锌处理的定型产品。其型号规格应符合设计要求。线槽内外应光滑平整,无孔不入棱刺,不应有扭曲、翘边等变形现象,并应有产品合格证。2.1.5 各种镀锌铁件表面处理和镀层应均匀完整,表面光洁,无脱落、气泡等缺陷。2。1.6 接插件:各类跳线、接线排、信息插座、光纤插座等型号规格,数量应符合设计要求,其发射、接收标志明显,并应有产品合格证.2。1。7 配线设备,电缆交接设备的型号规格应符合设计要求,光电缆交接设备的编排及标志名称应与设计相符。各类标志名称统一,标志位置正确、清楚。并应有产品合格证及相关技术文件资料。2.1.8 电缆桥架、金属桥架的型号规格、数量应符合设计要求,金属桥架镀锌层不应有脱落损坏现象,桥架应平整、光滑、无棱刺,无扭曲、翘边、铁损变形现象,并应有产品合格证。2。1。9 各种模块设备型号规格、数量应符合设计要求,并应有产品合格证。2。1。10 交接箱、暗线箱型号规格、数量应符合设计要求,并应有产品合格证。2。1.11 塑料线槽及其附件型号规格应符合设计要求,并选用相应的定型产品。其敷设场所的环境温度不得低于-15℃,其阻燃性能氧指数不应低于 27%.线槽内外应光滑...
