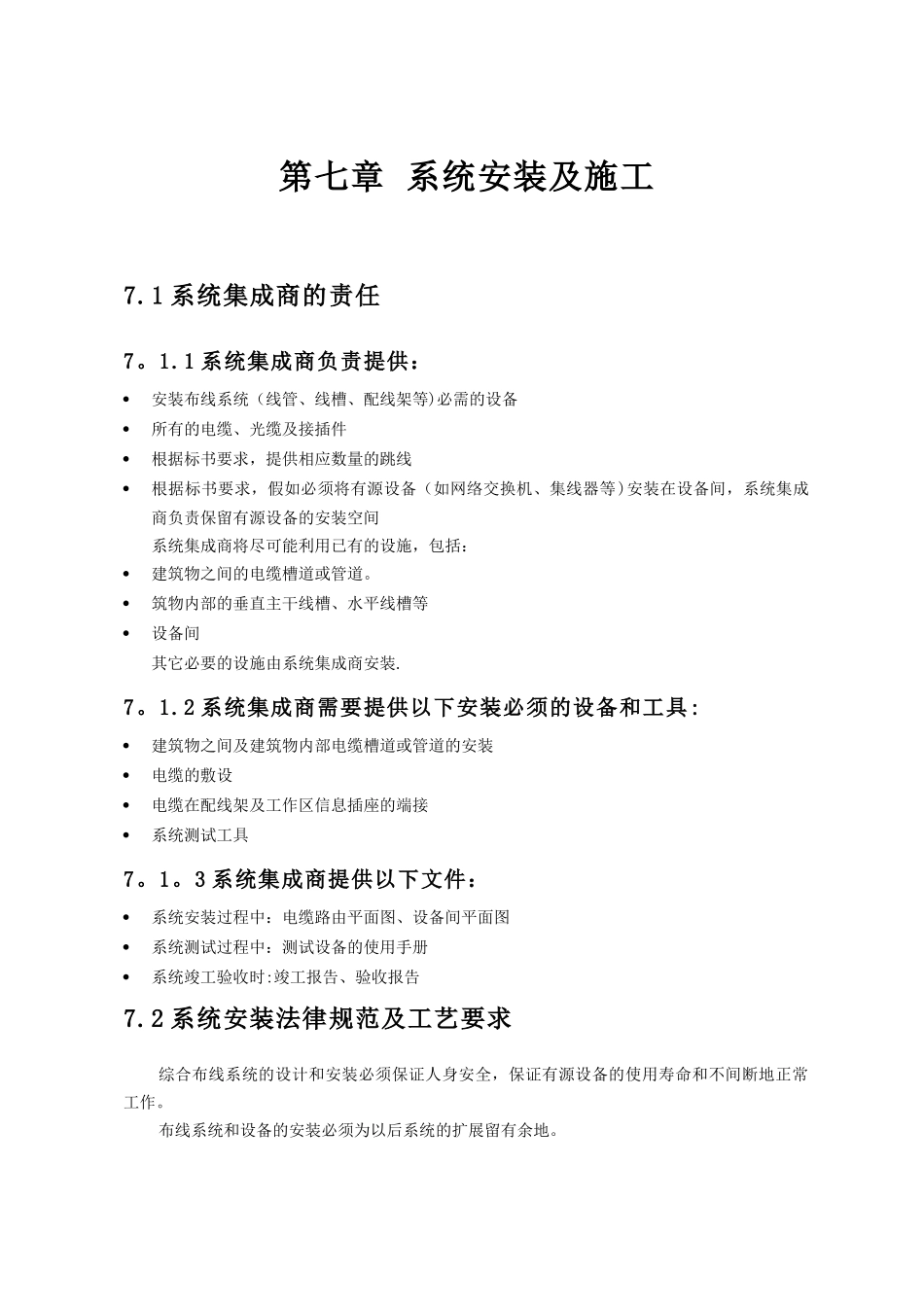

精品文档下载 【本页是封面，下载后可以删除！】最新资料，word 文档，可以自由编辑！！第七章 系统安装及施工7.1 系统集成商的责任7。1.1 系统集成商负责提供：安装布线系统（线管、线槽、配线架等)必需的设备所有的电缆、光缆及接插件根据标书要求，提供相应数量的跳线根据标书要求，假如必须将有源设备（如网络交换机、集线器等 )安装在设备间，系统集成商负责保留有源设备的安装空间系统集成商将尽可能利用已有的设施，包括：建筑物之间的电缆槽道或管道。筑物内部的垂直主干线槽、水平线槽等设备间其它必要的设施由系统集成商安装.7。1.2 系统集成商需要提供以下安装必须的设备和工具:建筑物之间及建筑物内部电缆槽道或管道的安装电缆的敷设电缆在配线架及工作区信息插座的端接系统测试工具7。1。3 系统集成商提供以下文件：系统安装过程中：电缆路由平面图、设备间平面图系统测试过程中：测试设备的使用手册系统竣工验收时:竣工报告、验收报告7.2 系统安装法律规范及工艺要求综合布线系统的设计和安装必须保证人身安全，保证有源设备的使用寿命和不间断地正常工作。布线系统和设备的安装必须为以后系统的扩展留有余地。设备间中安装的配线架或机柜必须牢固可靠，具有足够大的空间；便于管理和维护。系统集成商将根据用户建议的功能提出系统安装的可行性.7。2。1 链路与设备必须具有保护措施以防止干扰:将所有不同的设备接到同一个保护地使用封闭或半封闭的金属线槽综合布线电缆与电磁干扰源（如日光灯等）保持最小 30cm 的间距。假如不可能保持这一最小间距，则需要采纳封闭金属线槽。将弱电设备远离强电线路7。2。2 综合布线电缆与强电电缆的最小间距应遵循的规定：对于 UTP 电缆，根据 EIA/TIA 标准规定如下：条件最小间距<2kVA2—5kVA>5kVA电力线无屏蔽或电气设备安装在开放的或非金属管槽中127mm305mm610mm电力线无屏蔽或电气设备安装在接地的封闭金属管槽中64mm152mm305mm电力线封闭在接地的金属管(或等效屏蔽层)中,然后敷设在金属管槽中76mm152mm对于双层铝箔屏蔽 FTP 电缆或 STP 电缆，规定如下：条件最小间距〈2kVA2-5kVA>5kVA电力线无屏蔽或电气设备安装在开放的或非金属管槽中23mm54mm108mm电力线无屏蔽或电气设备安装在接地的封闭金属管槽中12mm27mm54mm电力线封闭在接地的金属管(或等效屏蔽层）中，然后敷设在金属管槽中14mm27mm7.2。3 其它需要特别注意的事项:以上...
