综合布线系统施工工艺

综合布线系统施工工艺_第1页
1/14

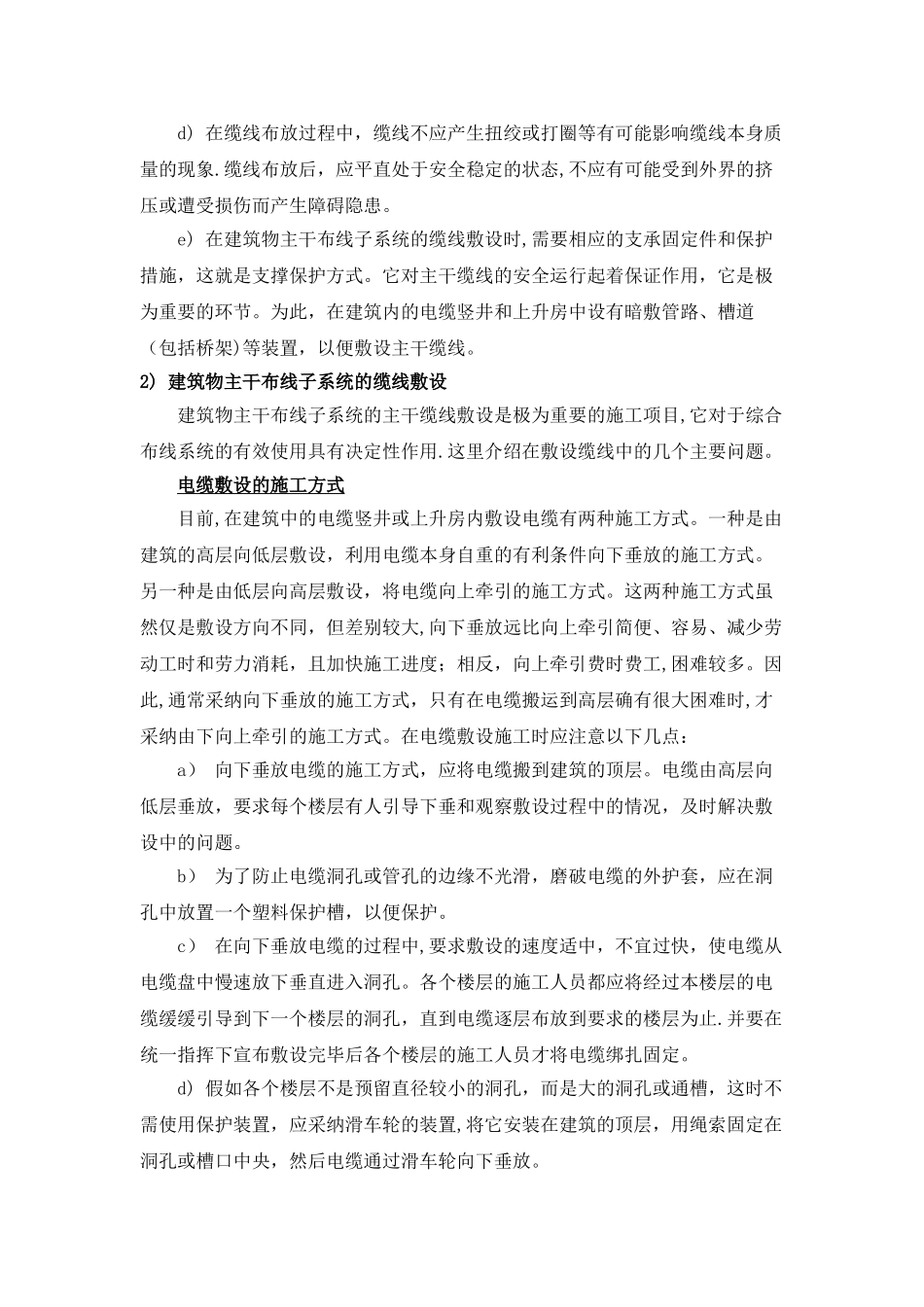

综合布线系统施工工艺_第2页
2/14

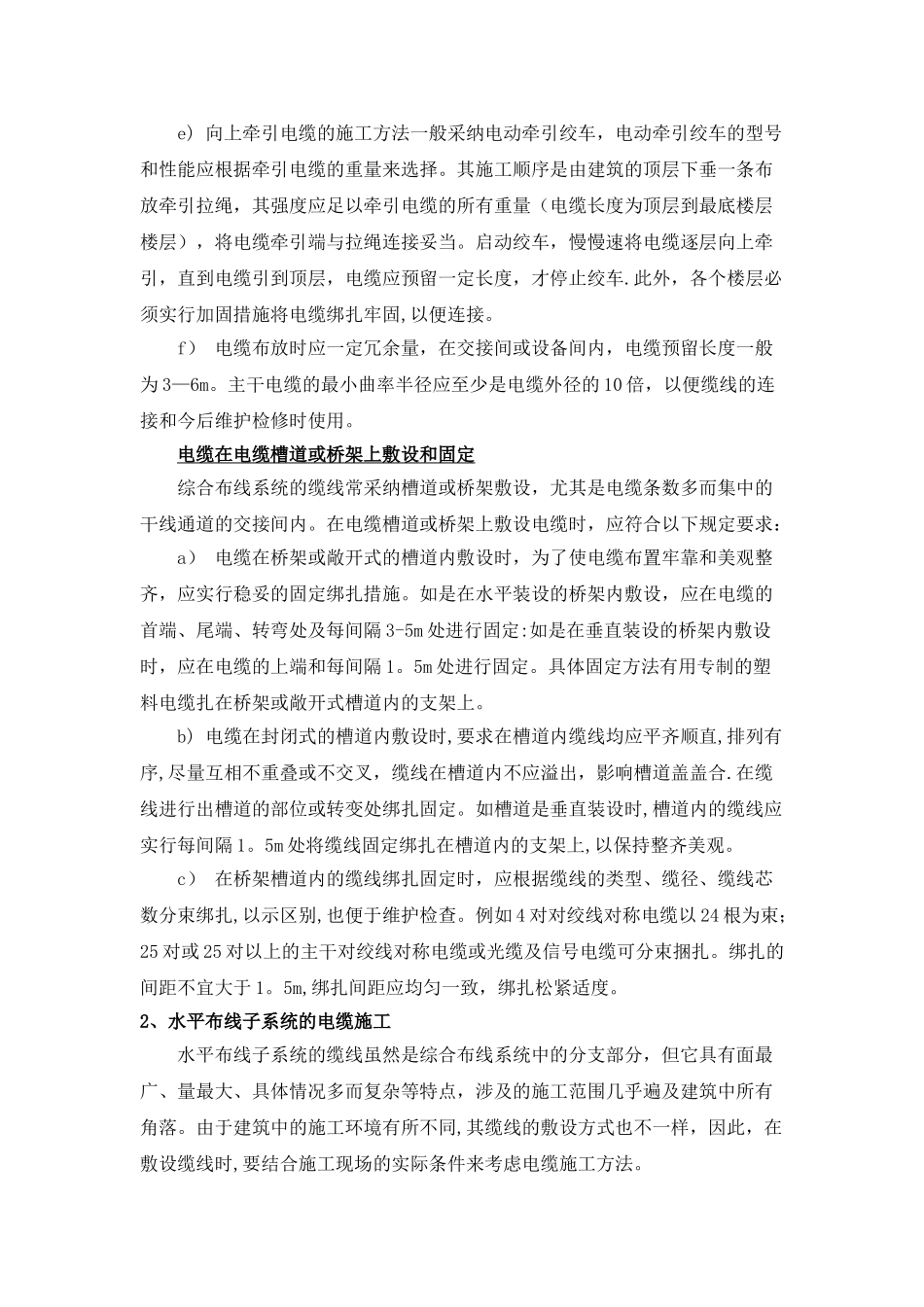

综合布线系统施工工艺_第3页
3/14
综合布线系统施工工艺一般来说大楼综合布线系统工程由主干布线子系统和水平布线子系统、配线间及工作区设备安装等 4 部分组成。1、主干线子系统的电缆施工建筑物主干线子系统的电缆施工范围,主要是从设备间到建筑物各个楼层配线架之间的主干路由上所有缆线的施工。它的施工环境全部在室内,且在建筑中已有电缆竖井或专用房间等客观条件.因此,现场环境的施工条件较室外要好.建筑物主干布线子系统是所的综合布线系统中必有的组成部分,它与建筑和室内其它管线系统关系密切,因此,在安装施工中必须加强与有关单位协作配合,互相协调,以求建筑物主干布线子系统的所有缆线敷设和安装顺利进行,且有可靠的质量保证.因本项目只设一个配线间,因此主干子系统也即为水平子系统的垂直部分.1) 建筑物主干布线子系统缆线敷设的基本要求建筑物主干布线子系统的缆线条数较多,且路由集中,它是综合布线系统中重要骨干线路.因此,在安装敷设前和整个施工过程中应注意以下几点基本要求,以保证敷设缆线的施工质量。a) 为了使施工顺利进行,在敷设缆线前,应在施工现场对设计文件和施工图纸进行核对,尤其是对主干路由中所采纳的缆线型号、规格、程式、数量、起迄段落以及安装位置,要重点复核,如有疑问量,应及早与设计单位和主管建设的部门共同协商,予以讨论解决,以免耽误工程开展,影响施工进度。b) 在敷设缆线前,应对已运到施工现场的各种缆线进行清点和复查。其内容有缆线的型号、规格、长度、起始端和终端地点等,标签上的字迹应清楚、端正和正确,以便按施工顺序、对号入座进行敷设施工。c) 为了减少缆线承受的拉力和避开在牵引过程中产生扭绞现象,在布放缆线前,应制作操作方便、结构简单的合格牵引端头和连接装置,把它装在缆线的牵引端。由于建筑物主干布线子系统的主干缆线一般长度为几十米,应以人工牵引方法为主.为了保证缆线本身不受损伤,在缆线敷设时,布放缆线的牵引力不宜过大,应小于缆线允许张力的 80%,在牵引过程中为防止缆线被拖、蹭、刮、磨等损伤,应均匀设置吊挂或支承的支持物间距不应大于 1。5m,或根据实际情况来定。d) 在缆线布放过程中,缆线不应产生扭绞或打圈等有可能影响缆线本身质量的现象.缆线布放后,应平直处于安全稳定的状态,不应有可能受到外界的挤压或遭受损伤而产生障碍隐患。e) 在建筑物主干布线子系统的缆线敷设时,需要相应的支承固定件和保护措施,这就是支撑保护方式。它对主干缆线的安全运行起着保证作用...
