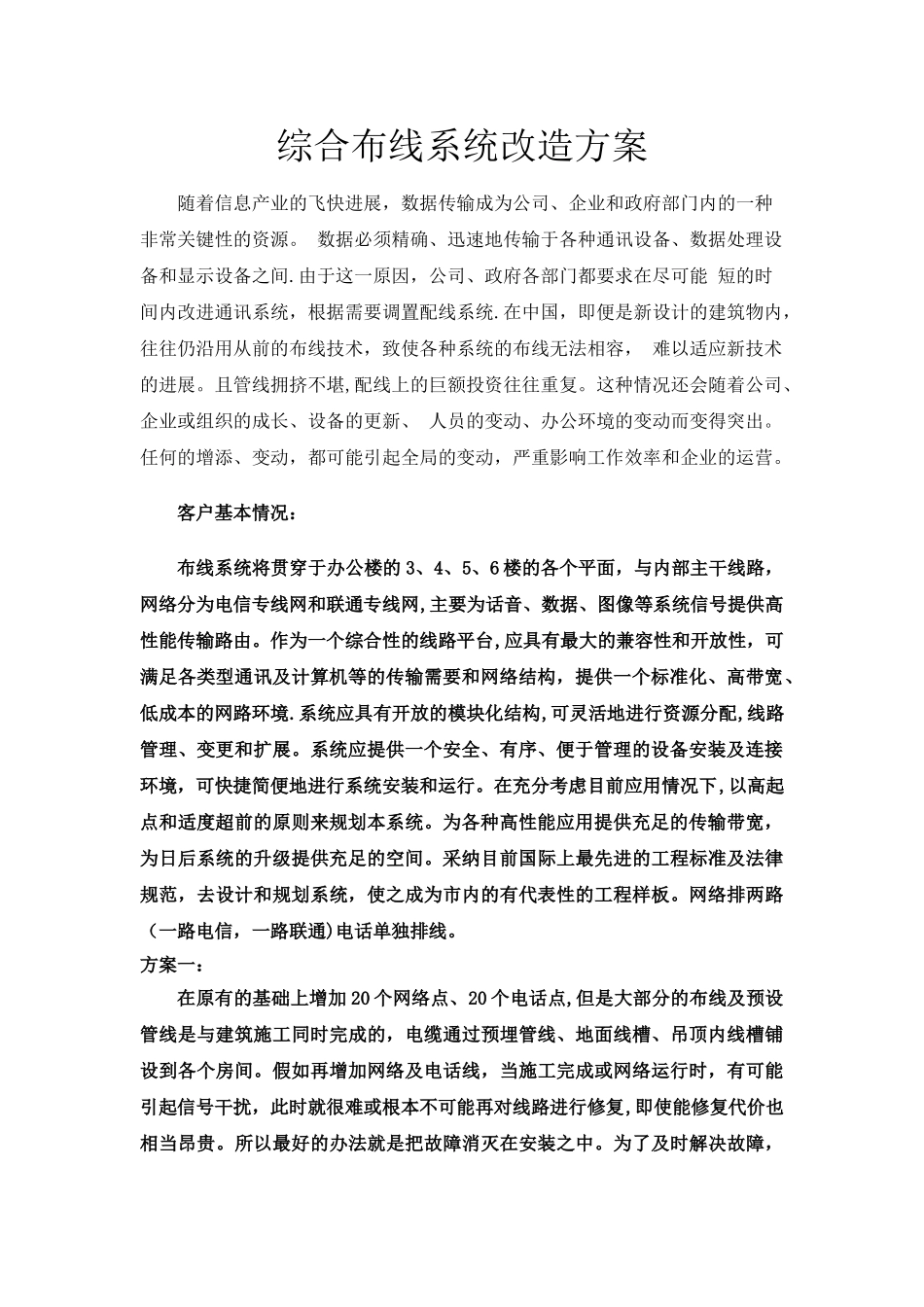

综合布线系统改造方案随着信息产业的飞快进展,数据传输成为公司、企业和政府部门内的一种非常关键性的资源。 数据必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间.由于这一原因,公司、政府各部门都要求在尽可能 短的时间内改进通讯系统,根据需要调置配线系统.在中国,即便是新设计的建筑物内,往往仍沿用从前的布线技术,致使各种系统的布线无法相容, 难以适应新技术的进展。且管线拥挤不堪,配线上的巨额投资往往重复。这种情况还会随着公司、企业或组织的成长、设备的更新、 人员的变动、办公环境的变动而变得突出。任何的增添、变动,都可能引起全局的变动,严重影响工作效率和企业的运营。客户基本情况:布线系统将贯穿于办公楼的 3、4、5、6 楼的各个平面,与内部主干线路,网络分为电信专线网和联通专线网,主要为话音、数据、图像等系统信号提供高性能传输路由。作为一个综合性的线路平台,应具有最大的兼容性和开放性,可满足各类型通讯及计算机等的传输需要和网络结构,提供一个标准化、高带宽、低成本的网路环境.系统应具有开放的模块化结构,可灵活地进行资源分配,线路管理、变更和扩展。系统应提供一个安全、有序、便于管理的设备安装及连接环境,可快捷简便地进行系统安装和运行。在充分考虑目前应用情况下,以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽,为日后系统的升级提供充足的空间。采纳目前国际上最先进的工程标准及法律规范,去设计和规划系统,使之成为市内的有代表性的工程样板。网络排两路(一路电信,一路联通)电话单独排线。方案一:在原有的基础上增加 20 个网络点、20 个电话点,但是大部分的布线及预设管线是与建筑施工同时完成的,电缆通过预埋管线、地面线槽、吊顶内线槽铺设到各个房间。假如再增加网络及电话线,当施工完成或网络运行时,有可能引起信号干扰,此时就很难或根本不可能再对线路进行修复,即使能修复代价也相当昂贵。所以最好的办法就是把故障消灭在安装之中。为了及时解决故障,保证工程的质量,必需在施工过程中,使用网络测试仪及时做好网络的测试,测试网络的基本安装情况及电气性能。通过测试可以及时发现链路中存在的各种故障.1、常见电缆故障根据统计,大约 50%-70%的网络故障与电缆有关系.所以电缆本身的质量以及安装质量都直接影响网络的正常运行。网络电缆故障有很多种,概括起来可以将网络电缆故障分为连接故障和电气特性故障...
