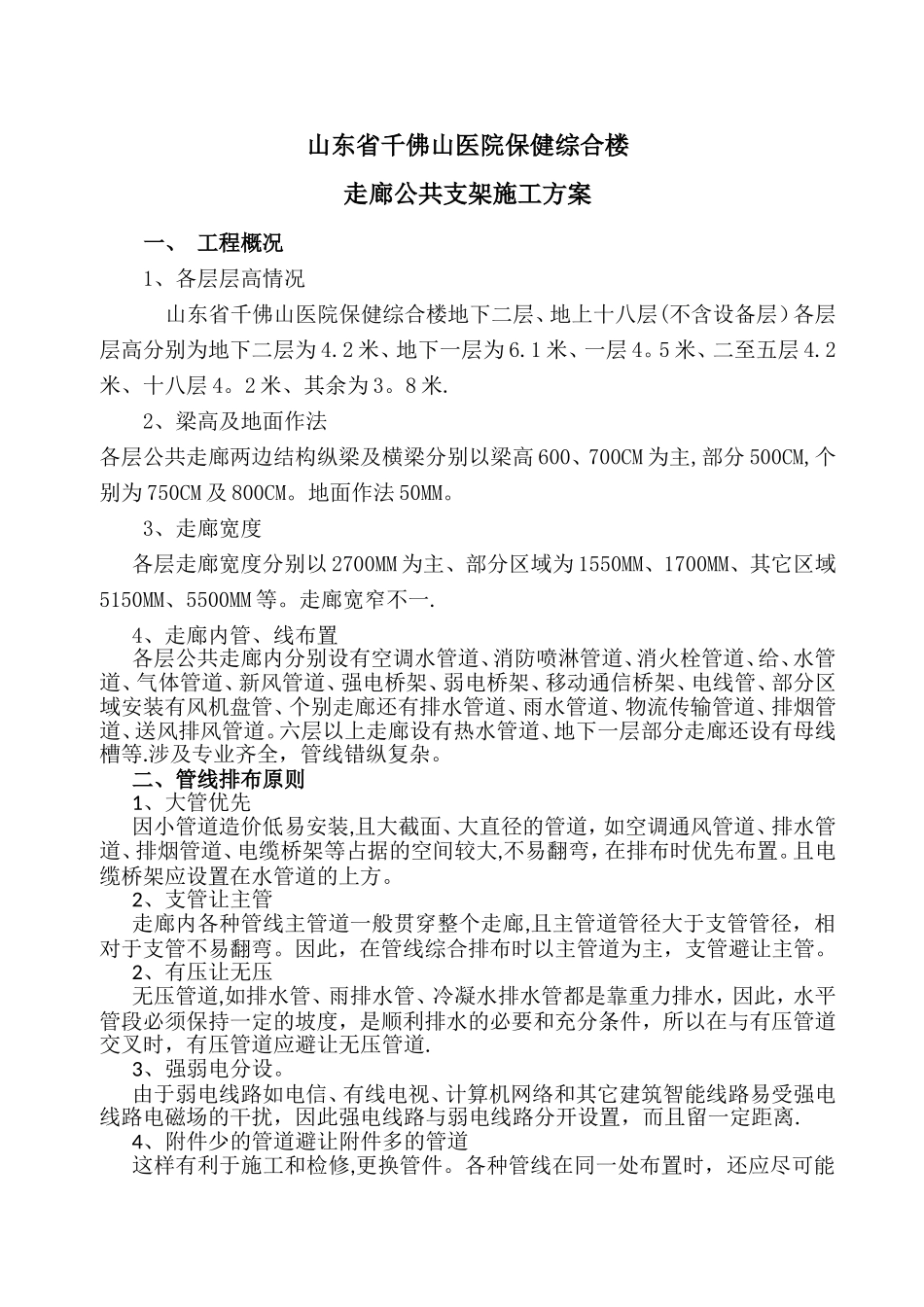

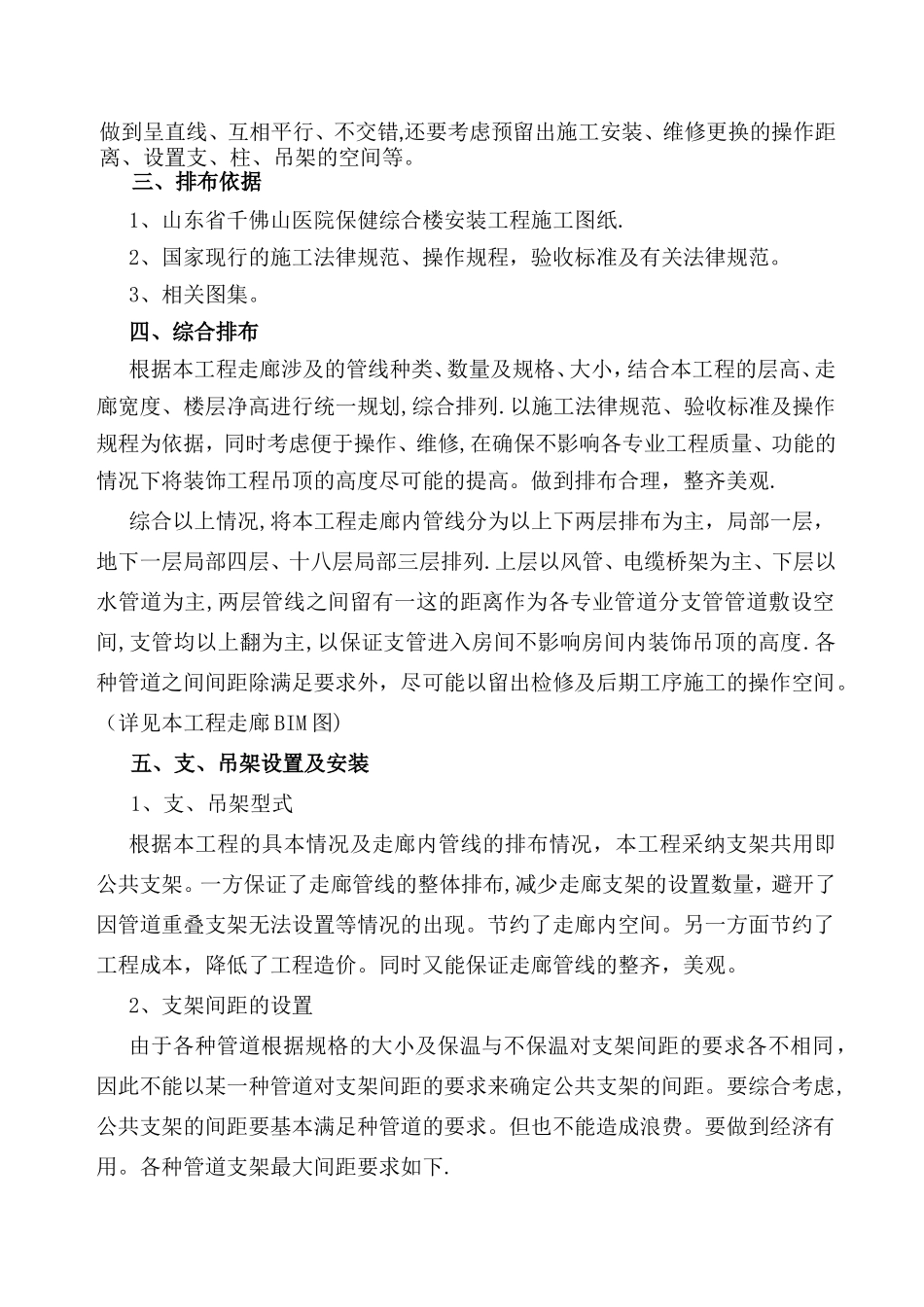

山东省千佛山医院保健综合楼走廊公共支架施工方案一、 工程概况1、各层层高情况山东省千佛山医院保健综合楼地下二层、地上十八层(不含设备层）各层层高分别为地下二层为 4.2 米、地下一层为 6.1 米、一层 4。5 米、二至五层 4.2米、十八层 4。2 米、其余为 3。8 米.2、梁高及地面作法各层公共走廊两边结构纵梁及横梁分别以梁高 600、700CM 为主,部分 500CM,个别为 750CM 及 800CM。地面作法 50MM。 3、走廊宽度各层走廊宽度分别以 2700MM 为主、部分区域为 1550MM、1700MM、其它区域5150MM、5500MM 等。走廊宽窄不一.4、走廊内管、线布置各层公共走廊内分别设有空调水管道、消防喷淋管道、消火栓管道、给、水管道、气体管道、新风管道、强电桥架、弱电桥架、移动通信桥架、电线管、部分区域安装有风机盘管、个别走廊还有排水管道、雨水管道、物流传输管道、排烟管道、送风排风管道。六层以上走廊设有热水管道、地下一层部分走廊还设有母线槽等.涉及专业齐全，管线错纵复杂。二、管线排布原则1、大管优先因小管道造价低易安装,且大截面、大直径的管道，如空调通风管道、排水管道、排烟管道、电缆桥架等占据的空间较大,不易翻弯，在排布时优先布置。且电缆桥架应设置在水管道的上方。2、支管让主管走廊内各种管线主管道一般贯穿整个走廊,且主管道管径大于支管管径，相对于支管不易翻弯。因此，在管线综合排布时以主管道为主，支管避让主管。2、有压让无压无压管道,如排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件，所以在与有压管道交叉时，有压管道应避让无压管道.3、强弱电分设。由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路分开设置，而且留一定距离.4、附件少的管道避让附件多的管道这样有利于施工和检修,更换管件。各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错,还要考虑预留出施工安装、维修更换的操作距离、设置支、柱、吊架的空间等。三、排布依据1、山东省千佛山医院保健综合楼安装工程施工图纸. 2、国家现行的施工法律规范、操作规程，验收标准及有关法律规范。 3、相关图集。 四、综合排布 根据本工程走廊涉及的管线种类、数量及规格、大小，结合本工程的层高、走廊宽度、楼层净高进行统一规划,综合排列.以施工法律规范、验收标准及操作规程为依据，同...
