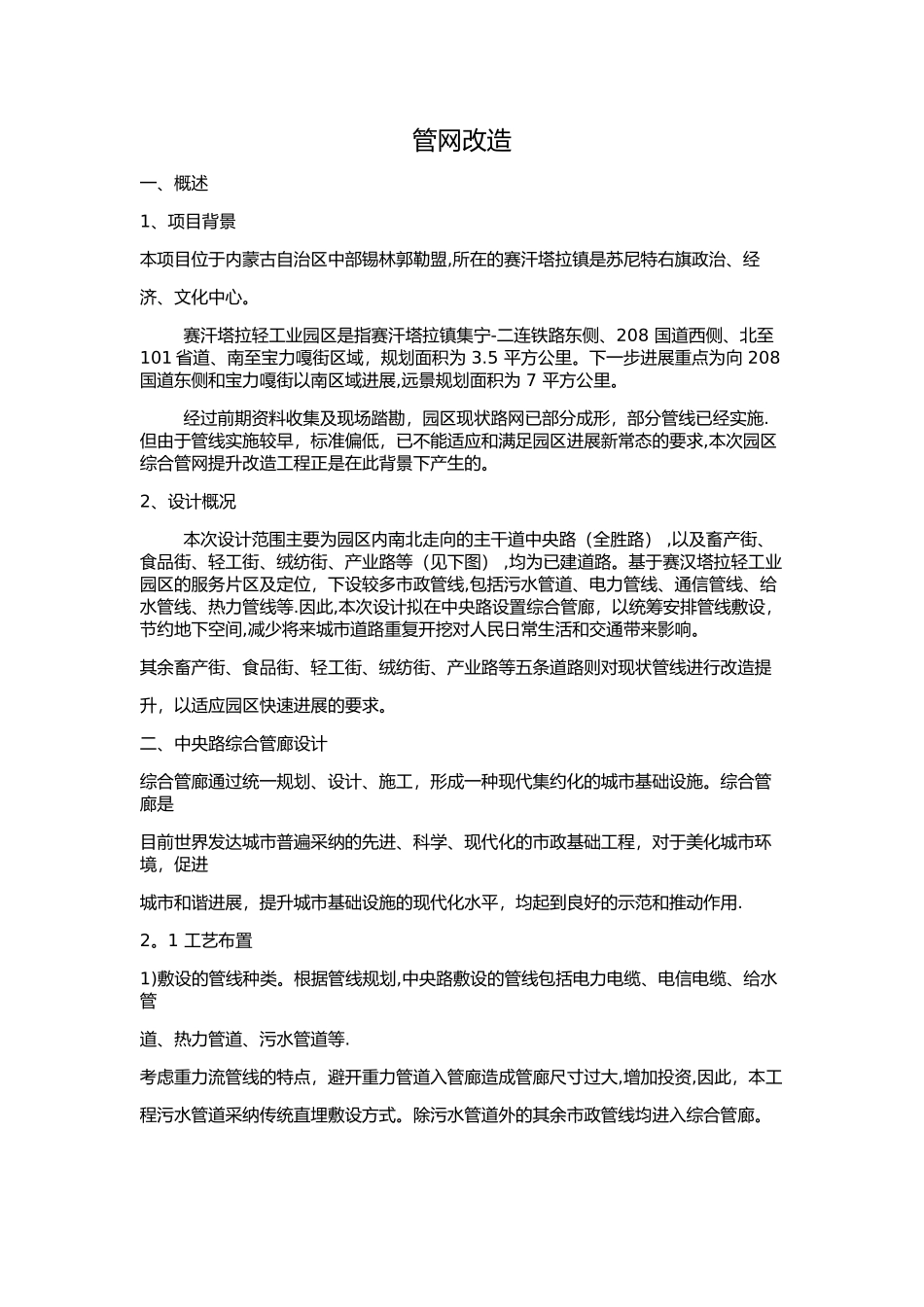

管网改造一、概述1、项目背景本项目位于内蒙古自治区中部锡林郭勒盟,所在的赛汗塔拉镇是苏尼特右旗政治、经济、文化中心。 赛汗塔拉轻工业园区是指赛汗塔拉镇集宁-二连铁路东侧、208 国道西侧、北至 101 省道、南至宝力嘎街区域，规划面积为 3.5 平方公里。下一步进展重点为向 208 国道东侧和宝力嘎街以南区域进展,远景规划面积为 7 平方公里。 经过前期资料收集及现场踏勘，园区现状路网已部分成形，部分管线已经实施.但由于管线实施较早，标准偏低，已不能适应和满足园区进展新常态的要求,本次园区综合管网提升改造工程正是在此背景下产生的。2、设计概况 本次设计范围主要为园区内南北走向的主干道中央路（全胜路） ,以及畜产街、食品街、轻工街、绒纺街、产业路等（见下图） ,均为已建道路。基于赛汉塔拉轻工业园区的服务片区及定位，下设较多市政管线,包括污水管道、电力管线、通信管线、给水管线、热力管线等.因此,本次设计拟在中央路设置综合管廊，以统筹安排管线敷设，节约地下空间,减少将来城市道路重复开挖对人民日常生活和交通带来影响。其余畜产街、食品街、轻工街、绒纺街、产业路等五条道路则对现状管线进行改造提升，以适应园区快速进展的要求。二、中央路综合管廊设计综合管廊通过统一规划、设计、施工，形成一种现代集约化的城市基础设施。综合管廊是目前世界发达城市普遍采纳的先进、科学、现代化的市政基础工程，对于美化城市环境，促进城市和谐进展，提升城市基础设施的现代化水平，均起到良好的示范和推动作用.2。1 工艺布置1)敷设的管线种类。根据管线规划,中央路敷设的管线包括电力电缆、电信电缆、给水管道、热力管道、污水管道等.考虑重力流管线的特点，避开重力管道入管廊造成管廊尺寸过大,增加投资,因此，本工程污水管道采纳传统直埋敷设方式。除污水管道外的其余市政管线均进入综合管廊。因此，综合管廊内敷设的管线有管径为 DN400 的给水管道、DN420 的热力管道、电力管线、通信管道.2）综合管廊的断面。综合管廊断面型式的确定要考虑施工方法及纳入管线的数量.根据国内外相关工程，通常采纳矩形断面.采纳这种断面的优点在于施工方便，综合管廊内部空间可充分利用.根据热力管道与电力管线必须分舱布置的原则，拟建综合管廊采纳双舱,舱内均单侧布置支架、管道。其中 1 号仓敷设给水及电力电缆;2 号舱敷设热力管道及通信管线。人行便道的设置考虑管道的输送、安装及更换操作空间.在本工程中，由于...
