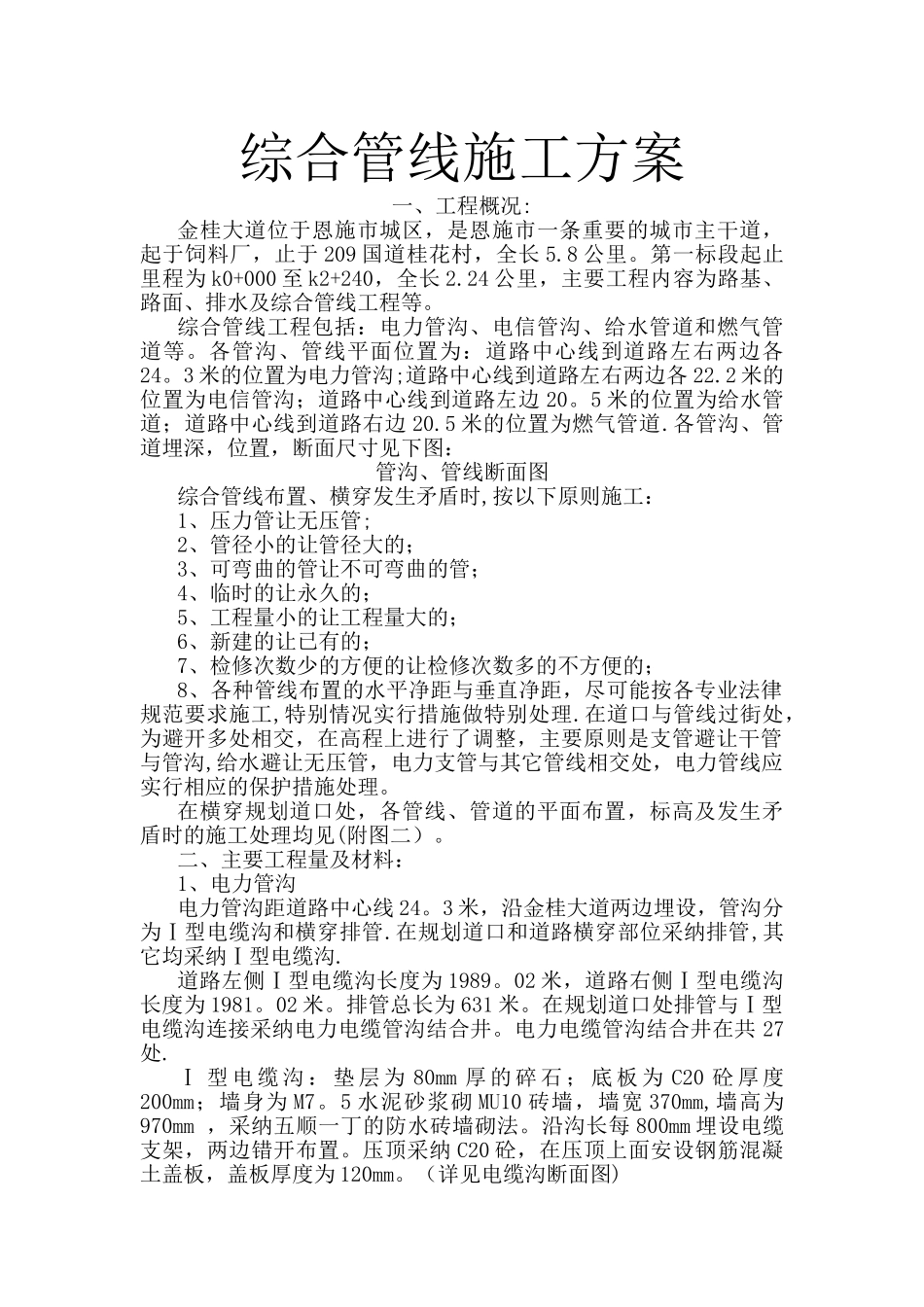

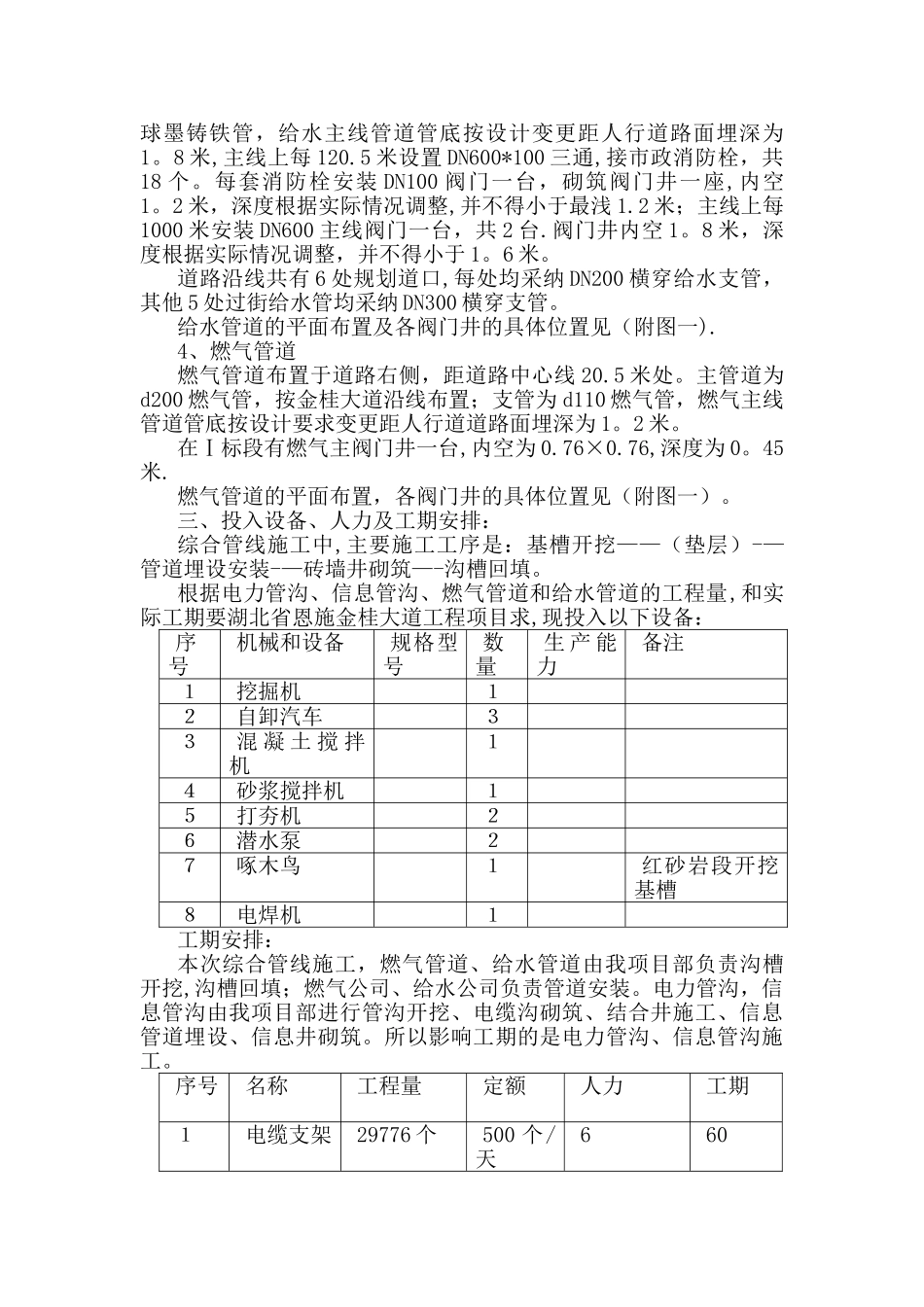

综合管线施工方案一、工程概况:金桂大道位于恩施市城区，是恩施市一条重要的城市主干道，起于饲料厂，止于 209 国道桂花村，全长 5.8 公里。第一标段起止里程为 k0+000 至 k2+240，全长 2.24 公里，主要工程内容为路基、路面、排水及综合管线工程等。综合管线工程包括：电力管沟、电信管沟、给水管道和燃气管道等。各管沟、管线平面位置为：道路中心线到道路左右两边各24。3 米的位置为电力管沟;道路中心线到道路左右两边各 22.2 米的位置为电信管沟；道路中心线到道路左边 20。5 米的位置为给水管道；道路中心线到道路右边 20.5 米的位置为燃气管道.各管沟、管道埋深，位置，断面尺寸见下图：管沟、管线断面图综合管线布置、横穿发生矛盾时,按以下原则施工：1、压力管让无压管;2、管径小的让管径大的；3、可弯曲的管让不可弯曲的管；4、临时的让永久的；5、工程量小的让工程量大的；6、新建的让已有的；7、检修次数少的方便的让检修次数多的不方便的；8、各种管线布置的水平净距与垂直净距，尽可能按各专业法律规范要求施工,特别情况实行措施做特别处理.在道口与管线过街处，为避开多处相交，在高程上进行了调整，主要原则是支管避让干管与管沟,给水避让无压管，电力支管与其它管线相交处，电力管线应实行相应的保护措施处理。在横穿规划道口处，各管线、管道的平面布置，标高及发生矛盾时的施工处理均见(附图二）。二、主要工程量及材料：1、电力管沟电力管沟距道路中心线 24。3 米，沿金桂大道两边埋设，管沟分为Ⅰ型电缆沟和横穿排管.在规划道口和道路横穿部位采纳排管,其它均采纳Ⅰ型电缆沟.道路左侧Ⅰ型电缆沟长度为 1989。02 米，道路右侧Ⅰ型电缆沟长度为 1981。02 米。排管总长为 631 米。在规划道口处排管与Ⅰ型电缆沟连接采纳电力电缆管沟结合井。电力电缆管沟结合井在共 27处.Ⅰ 型 电 缆 沟 ： 垫 层 为 80mm 厚 的 碎 石 ； 底 板 为 C20 砼 厚 度200mm；墙身为 M7。5 水泥砂浆砌 MU10 砖墙，墙宽 370mm,墙高为970mm ，采纳五顺一丁的防水砖墙砌法。沿沟长每 800mm 埋设电缆支架，两边错开布置。压顶采纳 C20 砼，在压顶上面安设钢筋混凝土盖板，盖板厚度为 120mm。（详见电缆沟断面图) 16 孔电力排管：垫层分为两层，下层为 80mm 厚的碎石；上层为C15 砼垫层;混凝土包封采纳 HPB235 级热轧钢筋，混凝土强度等级为C20.电缆管为 PVC—C 电缆管 Ǿ160×5mm。电力...
