网架吊装专项施工方案

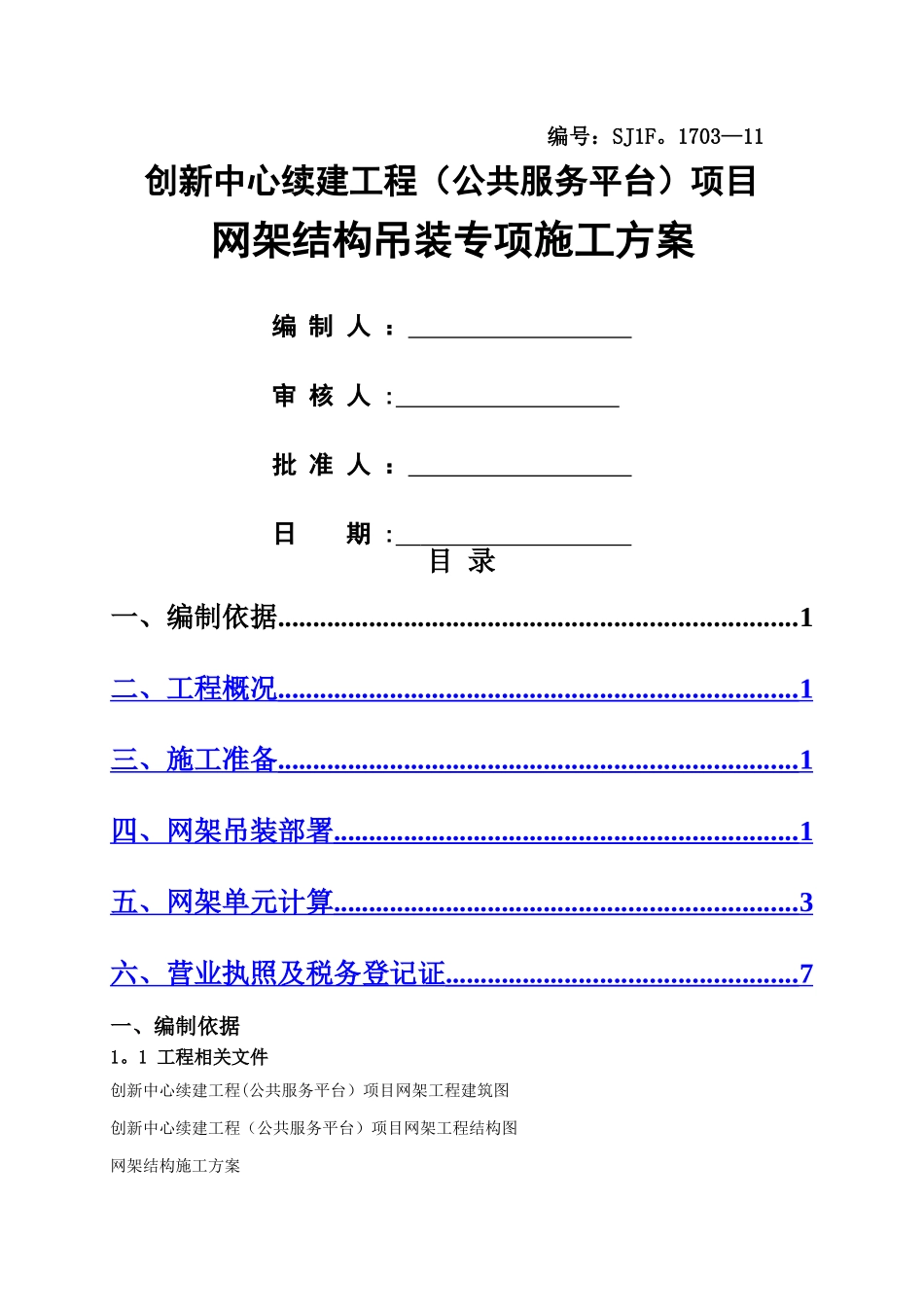

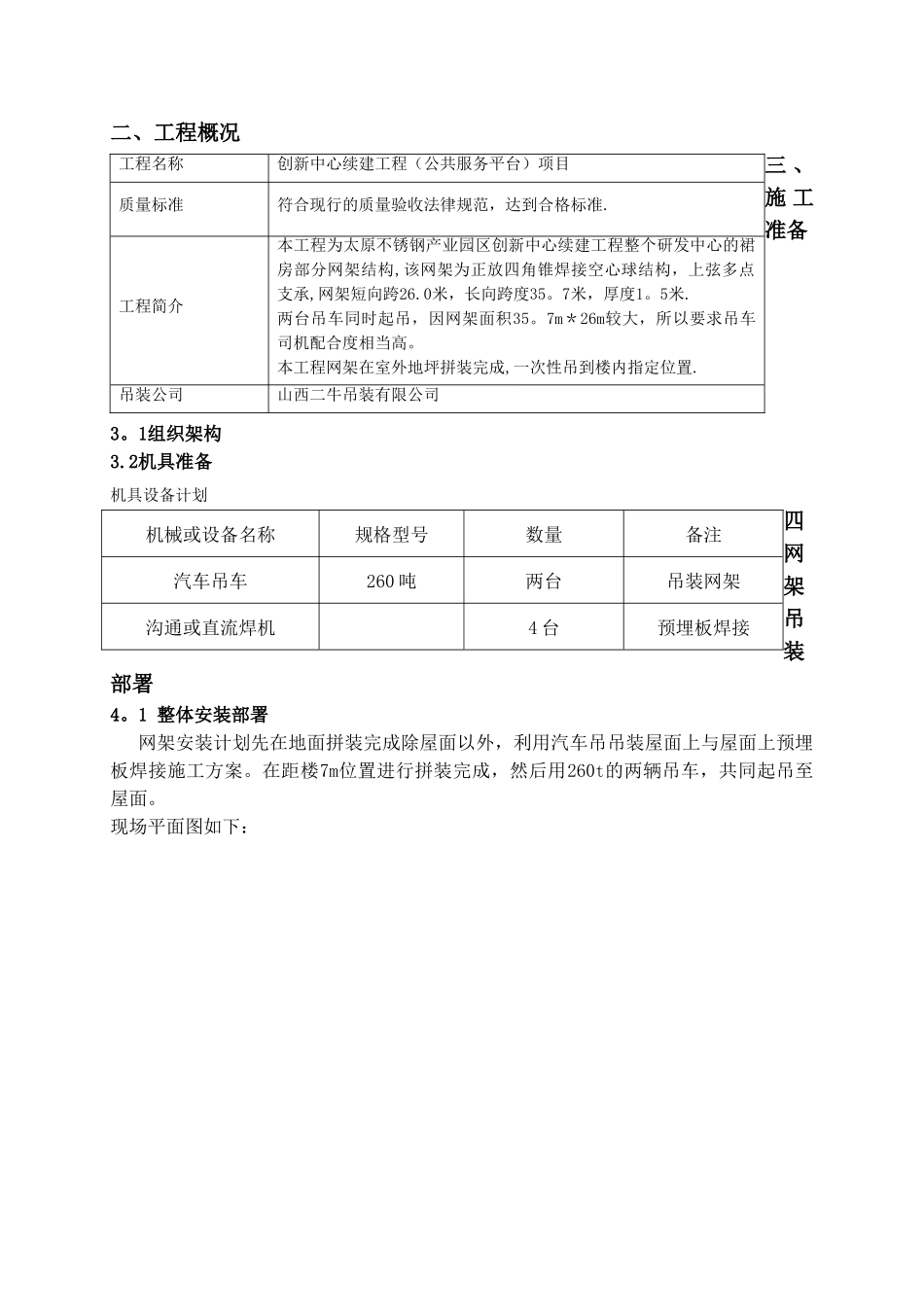

编号：SJ1F。1703—11创新中心续建工程（公共服务平台）项目网架结构吊装专项施工方案编 制 人 ： 审 核 人 : 批 准 人 ： 日 期 : 目 录一、编制依据..........................................................................1二、工程概况 .......................................................................... 1 三、施工准备 .......................................................................... 1 四、网架吊装部署 .................................................................. 1 五、网架单元计算 .................................................................. 3 六、营业执照及税务登记证 .................................................. 7 一、编制依据1。1 工程相关文件创新中心续建工程(公共服务平台）项目网架工程建筑图创新中心续建工程（公共服务平台）项目网架工程结构图网架结构施工方案二、工程概况三 、施 工准备3。1组织架构3.2机具准备机具设备计划四网架吊装部署4。1 整体安装部署网架安装计划先在地面拼装完成除屋面以外，利用汽车吊吊装屋面上与屋面上预埋板焊接施工方案。在距楼7m位置进行拼装完成，然后用260t的两辆吊车，共同起吊至屋面。现场平面图如下：工程名称创新中心续建工程（公共服务平台）项目质量标准符合现行的质量验收法律规范，达到合格标准.工程简介本工程为太原不锈钢产业园区创新中心续建工程整个研发中心的裙房部分网架结构,该网架为正放四角锥焊接空心球结构，上弦多点支承,网架短向跨26.0米，长向跨度35。7米，厚度1。5米.两台吊车同时起吊，因网架面积35。7m＊26m较大，所以要求吊车司机配合度相当高。本工程网架在室外地坪拼装完成,一次性吊到楼内指定位置.吊装公司山西二牛吊装有限公司机械或设备名称规格型号数量备注汽车吊车260 吨两台吊装网架沟通或直流焊机4 台预埋板焊接4。3 网架的提升4.3。1网架提升的机具选择网架的提升计划采纳两台260吨汽车吊，吊绳尺寸选用22#，吊点为网架下弦部位，出臂顺序为222111,钢丝绳选取6分，经过计算汽车吊吊装网架为31吨，单台汽车吊乘以1。2倍系数负荷为18。6吨。具体性能表如下：4.3。2网架提升示意图五、网架单元计算 5.1 网架单元信息(单元号、截面、长度详见网架结构设计图纸）网架单元信息表 (三）. 网架单元验算结果统计单元号截面长度(m）面积（mm2）最大轴...
