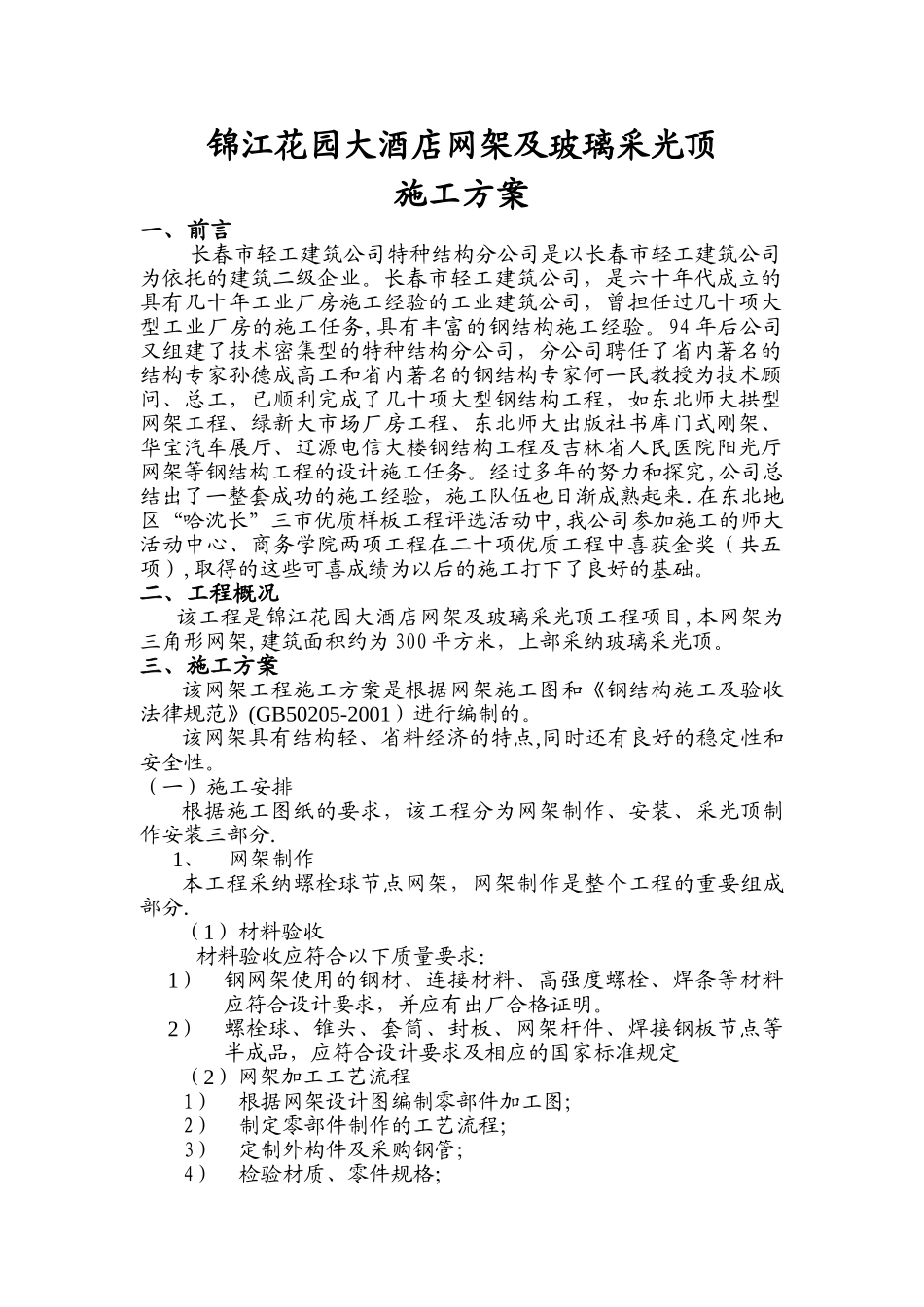

锦江花园大酒店网架及玻璃采光顶施工方案一、前言长春市轻工建筑公司特种结构分公司是以长春市轻工建筑公司为依托的建筑二级企业。长春市轻工建筑公司,是六十年代成立的具有几十年工业厂房施工经验的工业建筑公司,曾担任过几十项大型工业厂房的施工任务,具有丰富的钢结构施工经验。94 年后公司又组建了技术密集型的特种结构分公司,分公司聘任了省内著名的结构专家孙德成高工和省内著名的钢结构专家何一民教授为技术顾问、总工,已顺利完成了几十项大型钢结构工程,如东北师大拱型网架工程、绿新大市场厂房工程、东北师大出版社书库门式刚架、华宝汽车展厅、辽源电信大楼钢结构工程及吉林省人民医院阳光厅网架等钢结构工程的设计施工任务。经过多年的努力和探究,公司总结出了一整套成功的施工经验,施工队伍也日渐成熟起来.在东北地区“哈沈长”三市优质样板工程评选活动中,我公司参加施工的师大活动中心、商务学院两项工程在二十项优质工程中喜获金奖(共五项),取得的这些可喜成绩为以后的施工打下了良好的基础。二、工程概况该工程是锦江花园大酒店网架及玻璃采光顶工程项目,本网架为三角形网架,建筑面积约为 300 平方米,上部采纳玻璃采光顶。三、施工方案 该网架工程施工方案是根据网架施工图和《钢结构施工及验收法律规范》(GB50205-2001)进行编制的。该网架具有结构轻、省料经济的特点,同时还有良好的稳定性和安全性。(一)施工安排根据施工图纸的要求,该工程分为网架制作、安装、采光顶制作安装三部分.1、网架制作本工程采纳螺栓球节点网架,网架制作是整个工程的重要组成部分.(1)材料验收材料验收应符合以下质量要求:1)钢网架使用的钢材、连接材料、高强度螺栓、焊条等材料应符合设计要求,并应有出厂合格证明。2)螺栓球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品,应符合设计要求及相应的国家标准规定(2)网架加工工艺流程1)根据网架设计图编制零部件加工图;2)制定零部件制作的工艺流程;3)定制外构件及采购钢管;4)检验材质、零件规格;5)钢管下料,下料尺寸及钢管规格应符合设计要求;6)检查下料尺寸,每种抽检数量应不少于总量的 5%;7)点焊、组装,根据焊接尺寸的要求,将封板、锥头、罗栓等组装并在模具中点焊;8)检验组装尺寸;9)焊接,应由专业焊工进行;10) 按网架评定标准检验杆件尺寸及焊缝质量,通过外观检验及实验室检测;11) 防腐处理,底漆刷一遍,漆面应均匀;12) 预拼装应在工...
