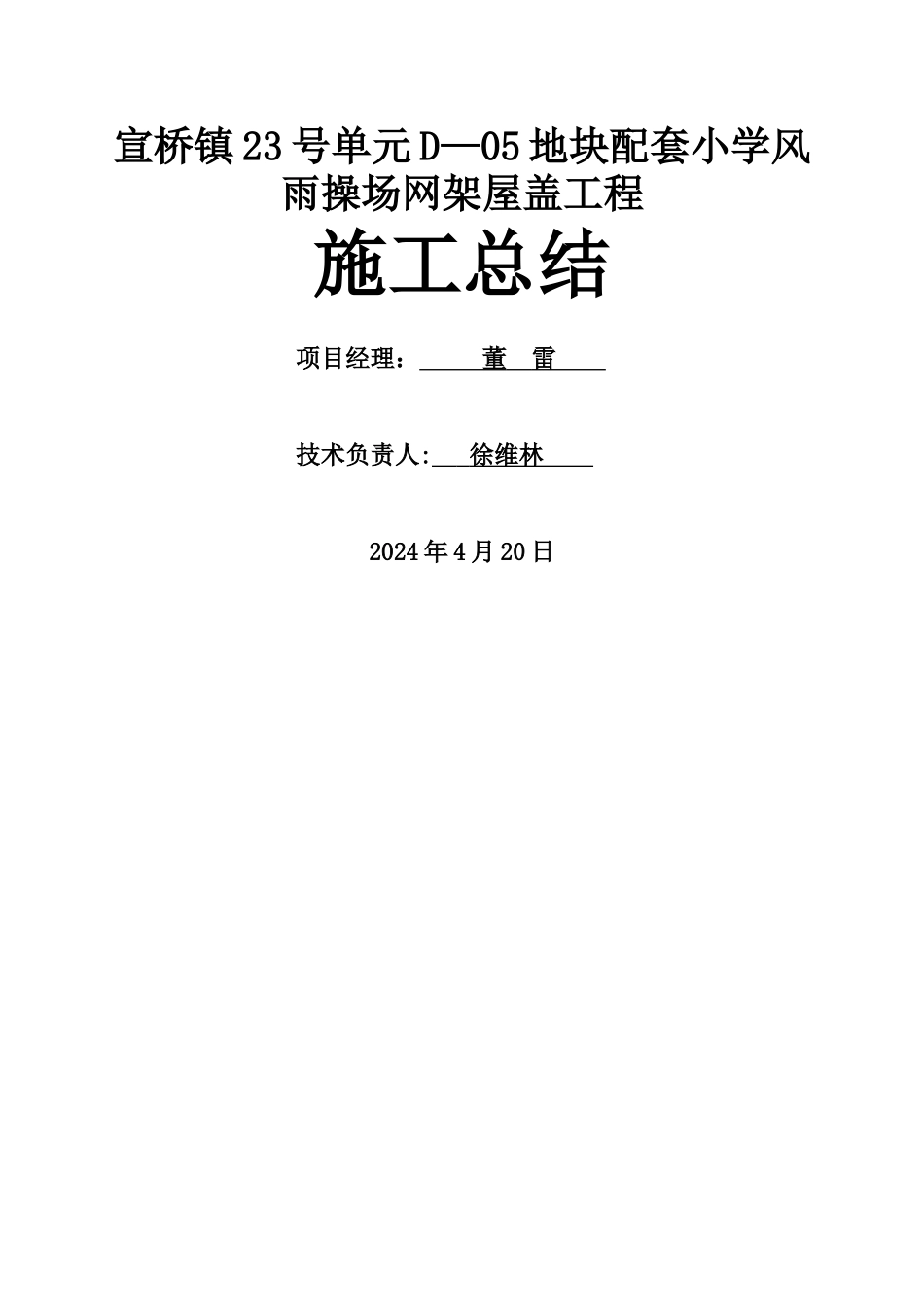

宣桥镇 23 号单元 D—05 地块配套小学风雨操场网架屋盖工程施工总结项目经理: 董 雷 技术负责人: 徐维林 2024 年 4 月 20 日一、工程概况1、工程名称:宣桥镇 23 号单元 D—05 地块配套小学风雨操场网架屋盖工程 2、工程地点:宣桥镇 23 号单元 D-05 地块 3、建设单位:上海市浦东新区宣桥镇人民政府 4、设计单位:上海浦东建筑设计讨论院有限公司 5、网架深化设计及施工单位:徐州通域空间结构有限公司 6、工程概况:建筑结构安全等级:二级建筑抗震设防烈度:抗震设防烈度为 7 度建筑物主体结构设计使用年限为 50 年。 网架结构形式均为正方四角锥螺栓球节点网架结构形式,网架的支承形式均为上弦支承形式。钢网架钢管材质选用 Q235B 高频(直缝)焊管,螺栓球采纳 45 号钢锻压的实心球。高强螺栓采纳经调质处理的 40Cr,封板、锥头选用 Q235B 钢,顶丝(紧固螺钉)选用 40Cr,调质热处理,抗拉强度 400N/mm²,檩条选用 Q235 钢,表面热底锌处理,镀锌厚度为 180g/m 2,Œ支座锚栓采纳 Q235,锚栓等级为 C。钢构件采纳喷砂除锈,除锈等级达到 Sa2。5 级;涂装:网架构件及檩条油漆采纳环氧富锌底漆(50μ),环氧云铁中间漆(30μ)。防火要求:本工程耐火等级为二级,网架耐火极限为 1。5 小时。二、材料选用1、网架钢材主要选择厂家:壶井特钢2、油漆选用厂家:徐州市东方造漆厂3、防腐要求:钢构件采纳喷砂除锈,除锈等级达到 Sa2.5 级;(1)底 漆:环氧富锌 2 道 (2×35 微米)(2)中间漆:环氧云铁中间漆 2 道 (2×35 微米)(3)面 漆:聚氨脂 2 道 (2×35 微米)4、檩条:檩条采纳 C 型热镀锌檩条,材质:Q345B。三、原材料及成品进场检验原材料及成品进场已按《钢结构工程施工质量验收法律规范》GD50205—2001 的质量要求和验收规定进行检验和验收,详见下表:序号材料名称检 验 批检验或验收结果1钢 材主控项目钢材、钢铸件强度要求符合设计及产品标准要求抽检复验要求的钢材检查复验报告,合格钢板厚度及允许偏差经量测,符合产品标准要求一般项目型钢的规格尺寸和允许偏差经量测,符合产品标准要求钢材的表面外观质量符合 GB50205 要求2焊接材料主控项目焊接材料的品种、规格、性能要求符合产品标准要求一般项目焊条外观要求未发现药皮脱落、焊芯生锈等缺陷3连接用紧固标准件主控项目连接用紧固标准件的品种、规格性能要求符合设计和产品标准要求一般项目螺栓球节...
