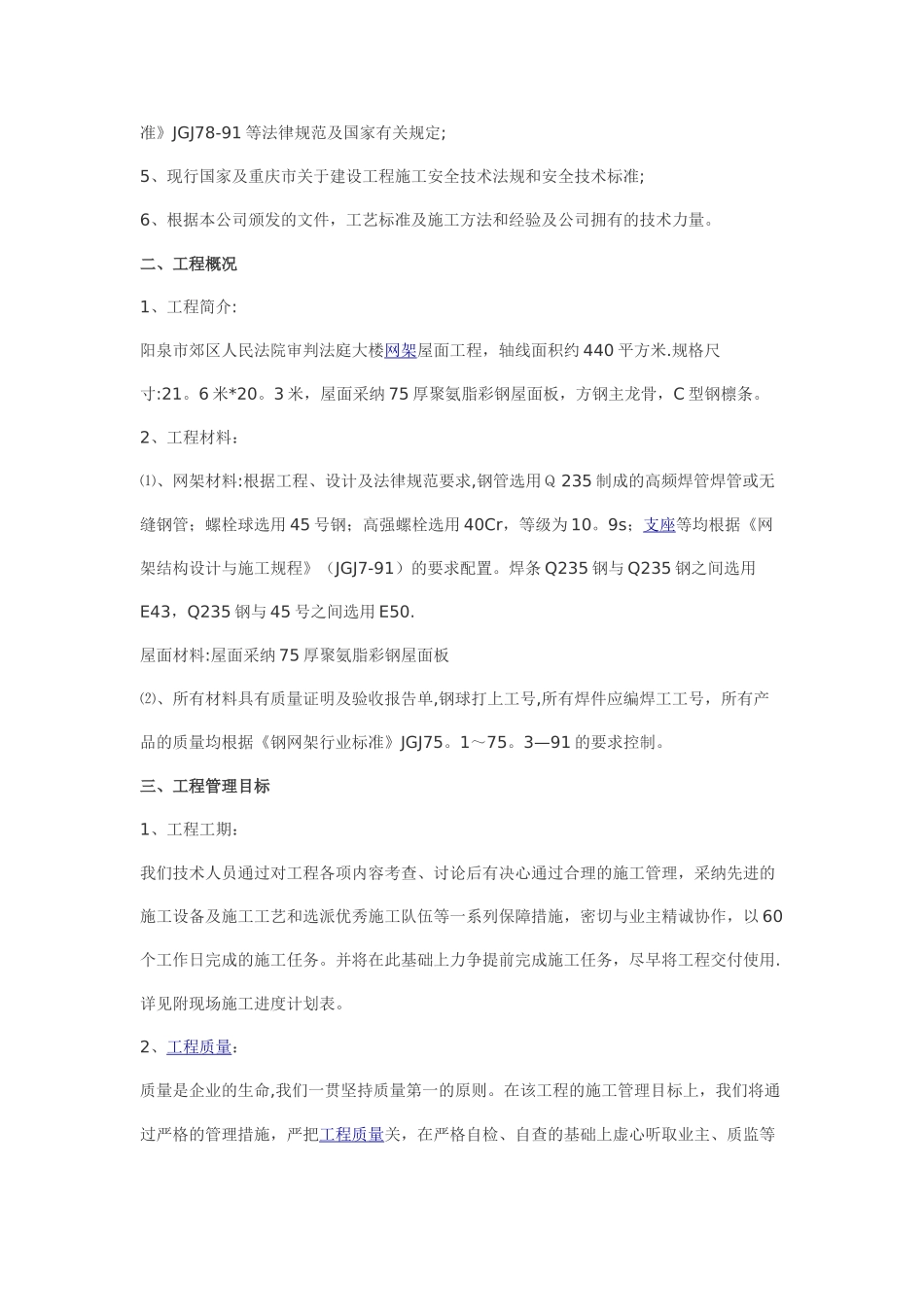

网架施工组织设计方案目 录一、编制依据 1二、工程概况 1三、工程管理目标 2四、施工部署 2五、施工现场准备 5六、网架构件的工厂加工制作 6㈠、制作前准备工作 6㈡、网架构件加工制作流程 7㈢、成品保护 9㈣、网架焊接 9㈤、小单元试拼装 11㈥、包装、运输和存放 11七、网架安装 12㈠、安装前准备工作 12㈡、安装工艺流程 12八、网架结构防腐涂装 13㈠、施工准备 13㈡、工艺流程： 14㈢、涂装施工 14㈣、涂层检查与验收 15㈤、成品保护 16㈥、应注意的质量问题 16九、屋面施工 16㈠、质量标准 16㈡、安装前准备 16㈢、安装技术要求 17㈣、检查验收 18十、创优达标措施之一工程质量保证措施 20十、创优达标措施之二确保施工工期措施 23十、创优达标措施之三确保安全生产措施 24十、创优达标措施之四文明生产、施工场地卫生保证措施 26十、创优达标措施之五施工现场消防保卫措施 27十、创优达标措施之六降低工程成本措施 28一、编制依据1、本施工组织设计主要根据重庆高级中学提供的有关资料；2、待建项目建设用地的周围环境及现场情况；3、重庆市建筑设计讨论院设计的图纸；4、现行《钢结构设计法律规范》GBJ17—88、《网架结构设计与施工规程》JGJ7-91、《钢结构施工及验收法律规范》GB50205—95、《网架结构工程质量检验评定标准》JGJ78-91 等法律规范及国家有关规定;5、现行国家及重庆市关于建设工程施工安全技术法规和安全技术标准;6、根据本公司颁发的文件，工艺标准及施工方法和经验及公司拥有的技术力量。二、工程概况1、工程简介:阳泉市郊区人民法院审判法庭大楼网架屋面工程，轴线面积约 440 平方米.规格尺寸:21。6 米*20。3 米，屋面采纳 75 厚聚氨脂彩钢屋面板，方钢主龙骨，C 型钢檩条。2、工程材料：⑴、网架材料:根据工程、设计及法律规范要求,钢管选用Ｑ 235 制成的高频焊管焊管或无缝钢管；螺栓球选用 45 号钢；高强螺栓选用 40Cr，等级为 10。9s；支座等均根据《网架结构设计与施工规程》（JGJ7-91）的要求配置。焊条 Q235 钢与 Q235 钢之间选用E43，Q235 钢与 45 号之间选用 E50.屋面材料:屋面采纳 75 厚聚氨脂彩钢屋面板⑵、所有材料具有质量证明及验收报告单,钢球打上工号,所有焊件应编焊工工号，所有产品的质量均根据《钢网架行业标准》JGJ75。1～75。3—91 的要求控制。三、工程管理目标1、工程工期：我们技术人员通过对工程各项内容考查、讨论后有决心通过合理...
