网络综合布线方案

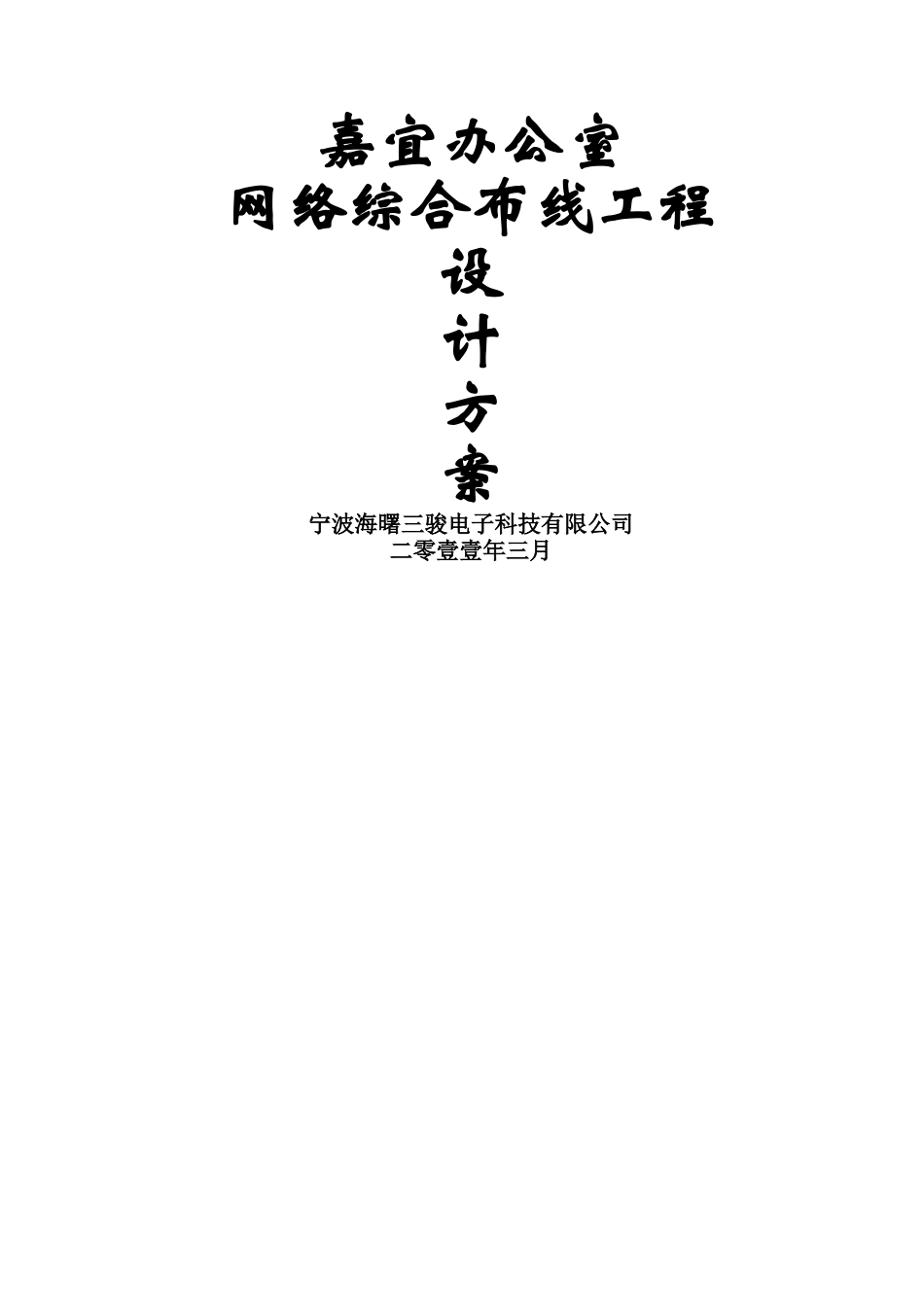

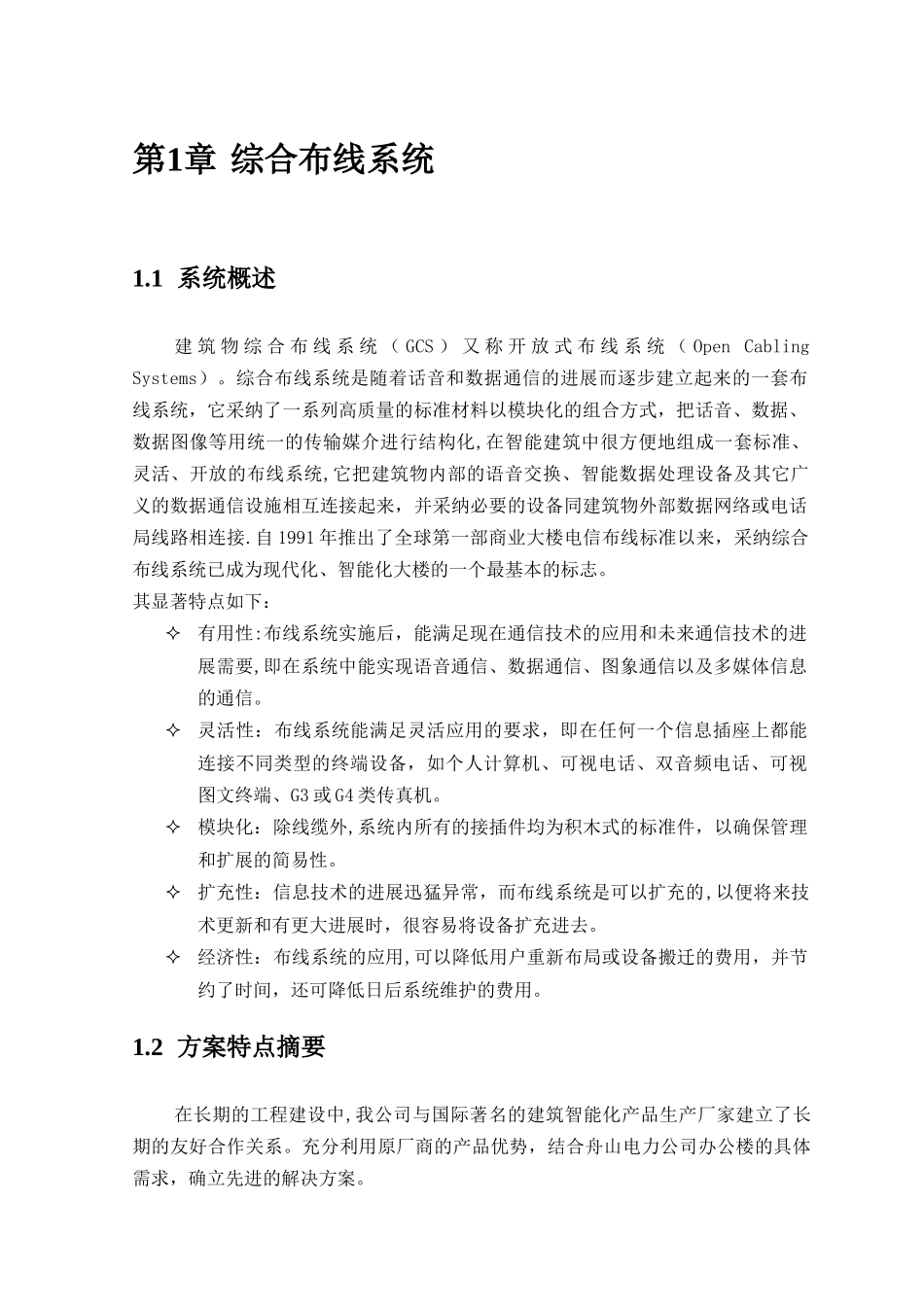

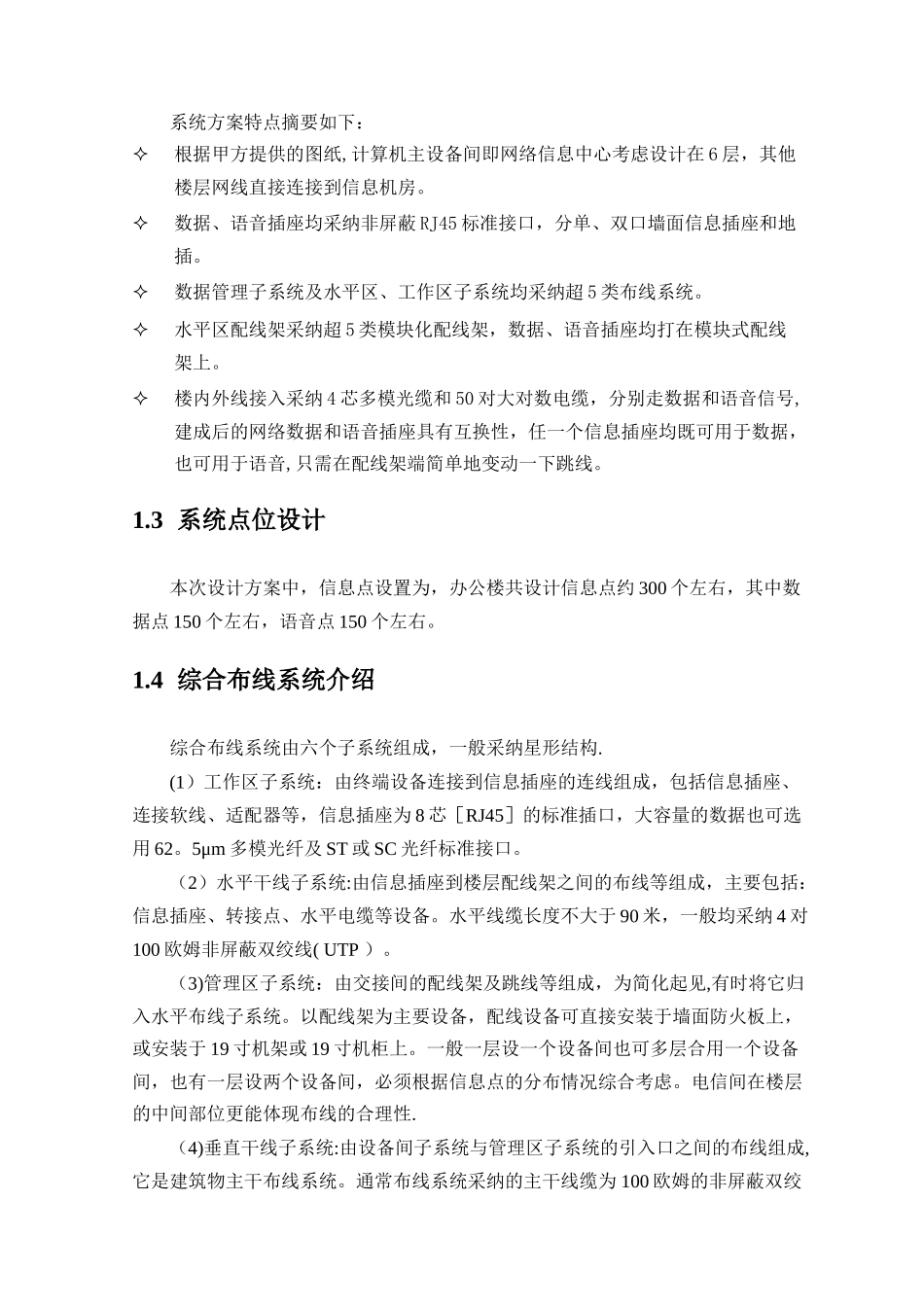

嘉宜办公室网络综合布线工程 设计方案宁波海曙三骏电子科技有限公司二零壹壹年三月第1章 综合布线系统1.1 系统概述 建 筑 物 综 合 布 线 系 统 （ GCS ） 又 称 开 放 式 布 线 系 统 （ Open Cabling Systems）。综合布线系统是随着话音和数据通信的进展而逐步建立起来的一套布线系统，它采纳了一系列高质量的标准材料以模块化的组合方式，把话音、数据、数据图像等用统一的传输媒介进行结构化,在智能建筑中很方便地组成一套标准、灵活、开放的布线系统,它把建筑物内部的语音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采纳必要的设备同建筑物外部数据网络或电话局线路相连接.自 1991 年推出了全球第一部商业大楼电信布线标准以来，采纳综合布线系统已成为现代化、智能化大楼的一个最基本的标志。其显著特点如下：有用性:布线系统实施后，能满足现在通信技术的应用和未来通信技术的进展需要,即在系统中能实现语音通信、数据通信、图象通信以及多媒体信息的通信。灵活性：布线系统能满足灵活应用的要求，即在任何一个信息插座上都能连接不同类型的终端设备，如个人计算机、可视电话、双音频电话、可视图文终端、G3 或 G4 类传真机。模块化：除线缆外,系统内所有的接插件均为积木式的标准件，以确保管理和扩展的简易性。扩充性：信息技术的进展迅猛异常，而布线系统是可以扩充的,以便将来技术更新和有更大进展时，很容易将设备扩充进去。经济性：布线系统的应用,可以降低用户重新布局或设备搬迁的费用，并节约了时间，还可降低日后系统维护的费用。1.2 方案特点摘要在长期的工程建设中,我公司与国际著名的建筑智能化产品生产厂家建立了长期的友好合作关系。充分利用原厂商的产品优势，结合舟山电力公司办公楼的具体需求，确立先进的解决方案。系统方案特点摘要如下：根据甲方提供的图纸,计算机主设备间即网络信息中心考虑设计在 6 层，其他楼层网线直接连接到信息机房。数据、语音插座均采纳非屏蔽 RJ45 标准接口，分单、双口墙面信息插座和地插。数据管理子系统及水平区、工作区子系统均采纳超 5 类布线系统。水平区配线架采纳超 5 类模块化配线架，数据、语音插座均打在模块式配线架上。楼内外线接入采纳 4 芯多模光缆和 50 对大对数电缆，分别走数据和语音信号,建成后的网络数据和语音插座具有互换性，任一个信息插座均既可用于数据，也可用于语音,只...
