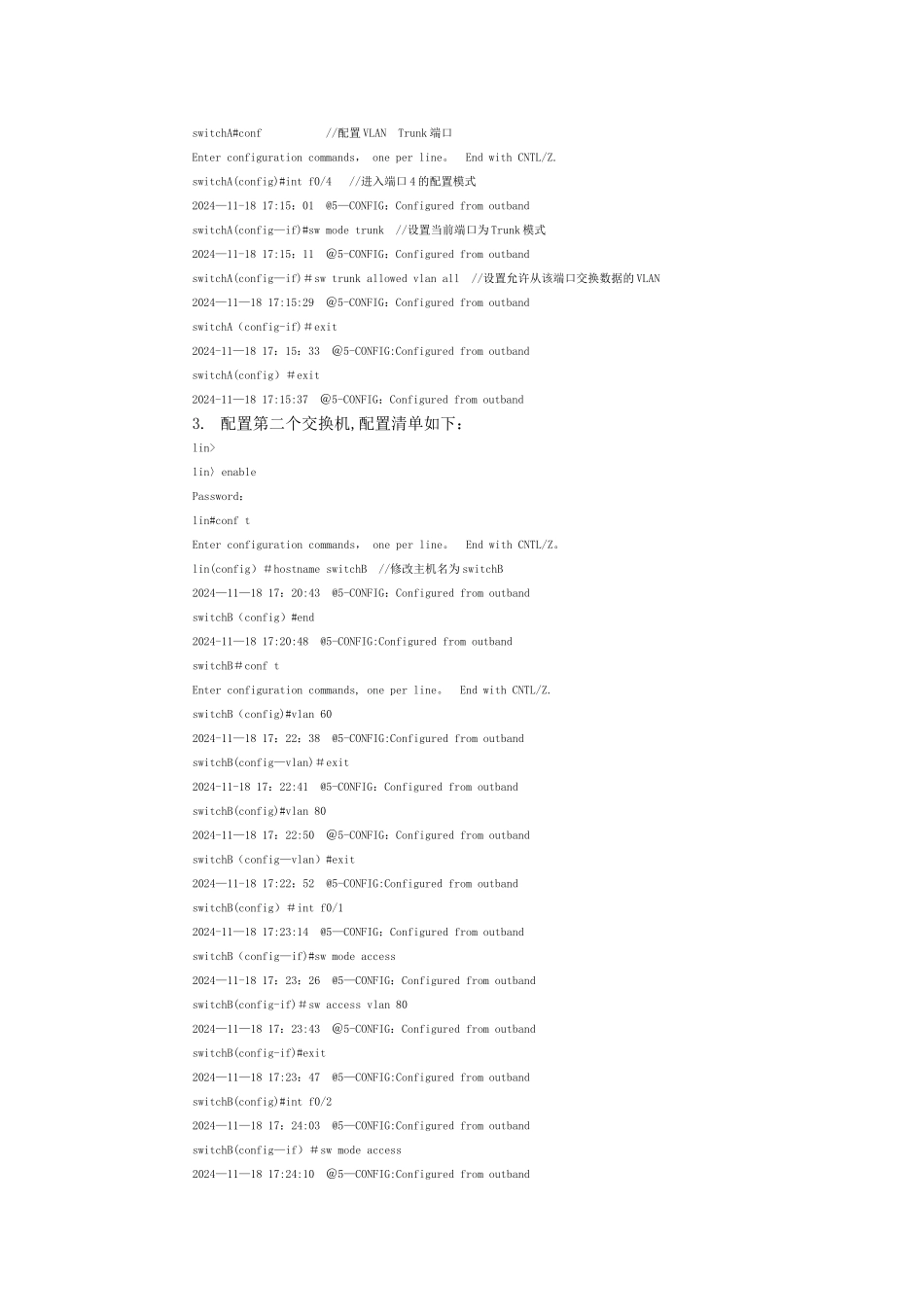

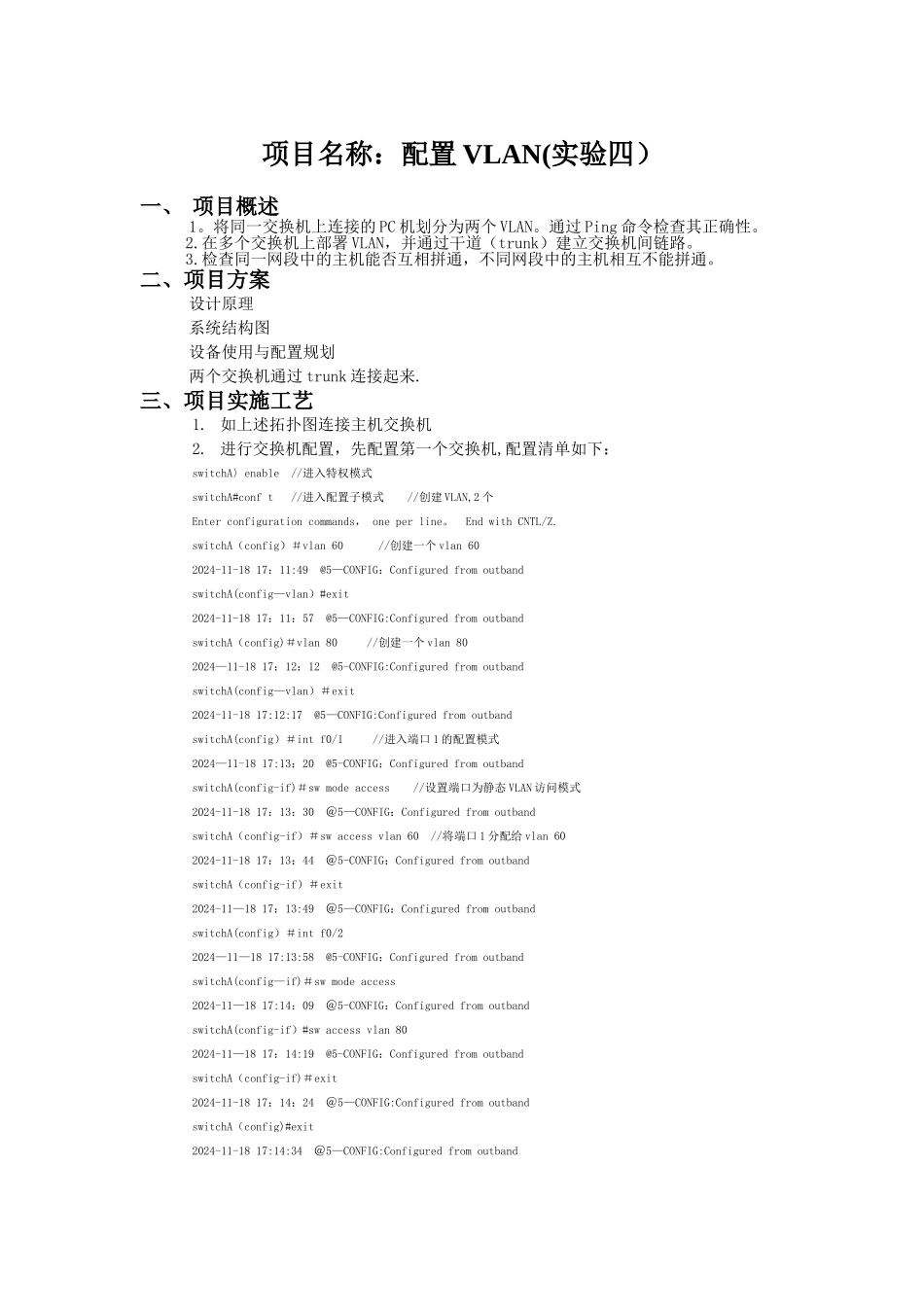

网络设计实践报告单 位: * ＊ 班 级： ** 学 号： 2024551008 姓 名: 任课老师: 湘潭大学2024 年 11 月项目名称：配置 VLAN(实验四）一、 项目概述1。将同一交换机上连接的 PC 机划分为两个 VLAN。通过 Ping 命令检查其正确性。2.在多个交换机上部署 VLAN，并通过干道（trunk）建立交换机间链路。3.检查同一网段中的主机能否互相拼通，不同网段中的主机相互不能拼通。二、项目方案设计原理系统结构图设备使用与配置规划 两个交换机通过 trunk 连接起来. 三、项目实施工艺1. 如上述拓扑图连接主机交换机2. 进行交换机配置，先配置第一个交换机,配置清单如下：switchA〉enable //进入特权模式switchA#conf t //进入配置子模式 //创建 VLAN,2 个Enter configuration commands， one per line。 End with CNTL/Z.switchA（config）＃vlan 60 //创建一个 vlan 602024-11-18 17：11:49 @5—CONFIG：Configured from outbandswitchA(config—vlan）#exit2024-11-18 17：11：57 @5—CONFIG:Configured from outbandswitchA（config)＃vlan 80 //创建一个 vlan 802024—11-18 17：12：12 @5-CONFIG:Configured from outbandswitchA(config—vlan）＃exit2024-11-18 17:12:17 @5—CONFIG:Configured from outbandswitchA(config）＃int f0/1 //进入端口 1 的配置模式2024—11-18 17:13：20 @5-CONFIG：Configured from outbandswitchA(config-if)＃sw mode access //设置端口为静态 VLAN 访问模式2024-11-18 17：13：30 ＠5—CONFIG：Configured from outbandswitchA（config-if）＃sw access vlan 60 //将端口 1 分配给 vlan 602024-11-18 17：13：44 ＠5-CONFIG：Configured from outbandswitchA（config-if）＃exit2024-11—18 17：13:49 ＠5—CONFIG：Configured from outbandswitchA(config）＃int f0/22024—11—18 17:13:58 @5-CONFIG：Configured from outbandswitchA(config—if)＃sw mode access2024-11—18 17:14：09 ＠5-CONFIG：Configured from outbandswitchA(config-if）#sw access vlan 802024-11—18 17：14:19 @5-CONFIG：Configured from outbandswitchA（config-if)＃exit2024-11-18 17：14：24 ＠5—CONFIG:Configured from outbandswitchA（config)#exit2024-11-18 17:14:34 ＠5—CONFIG:Configured...
