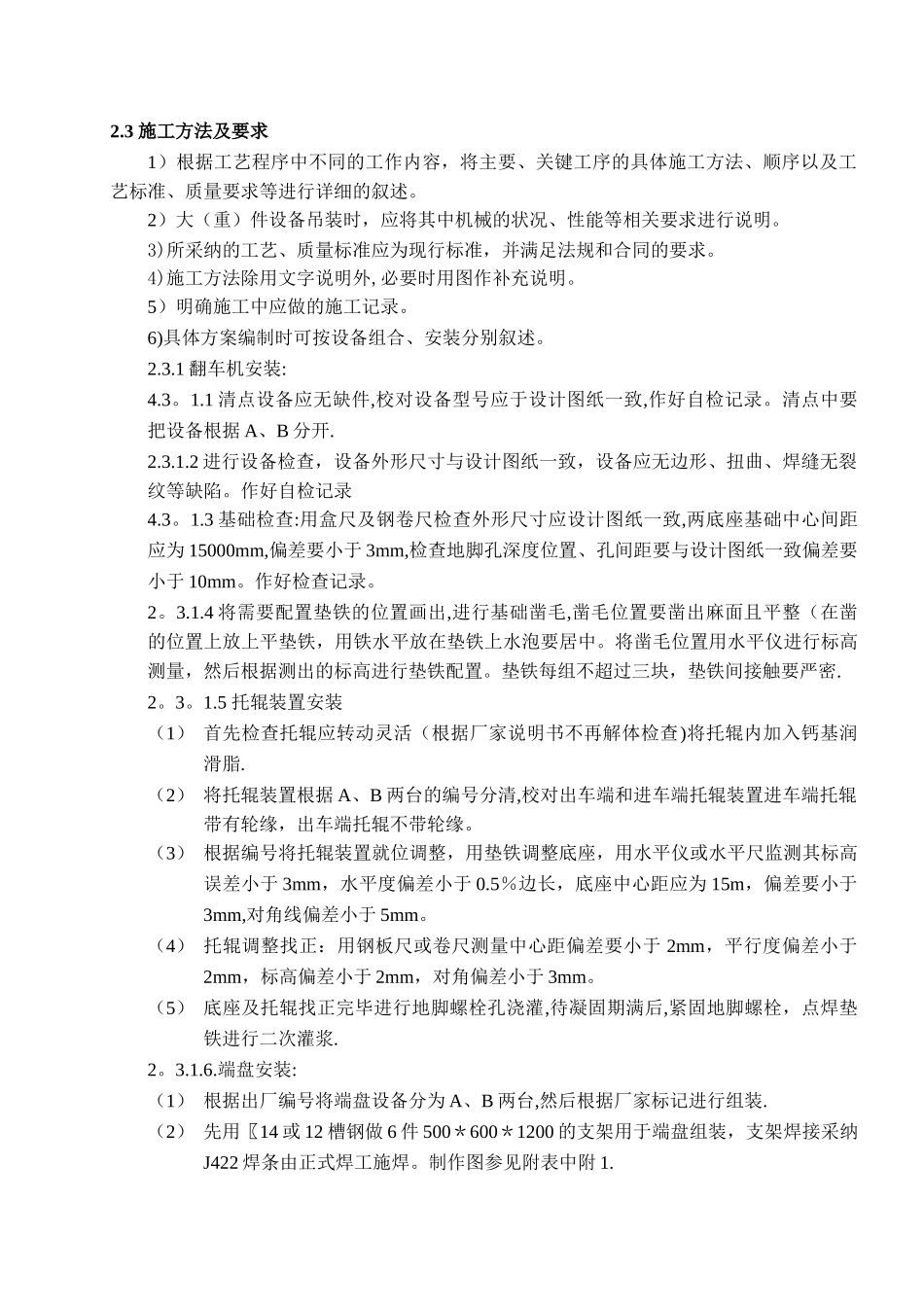

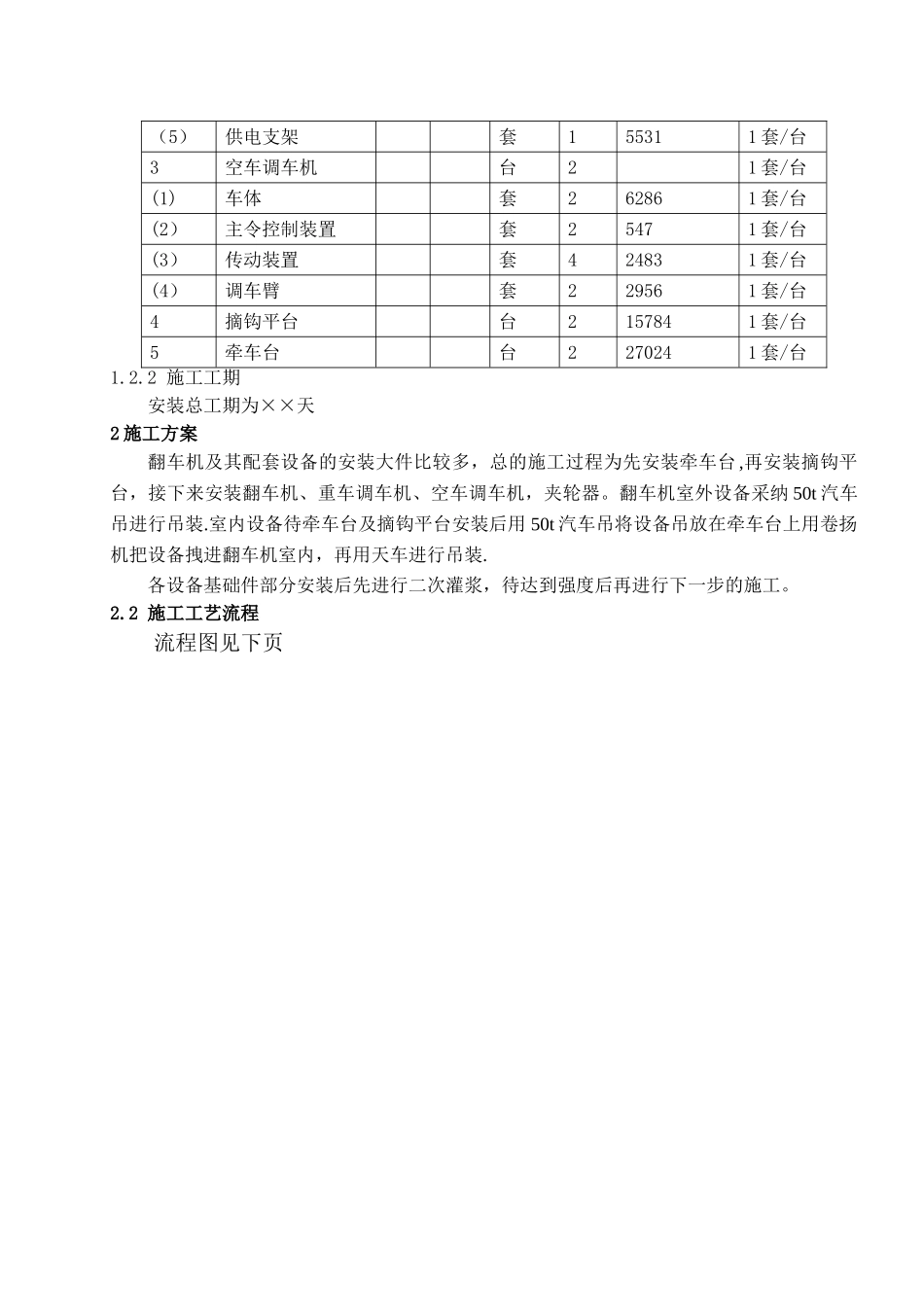

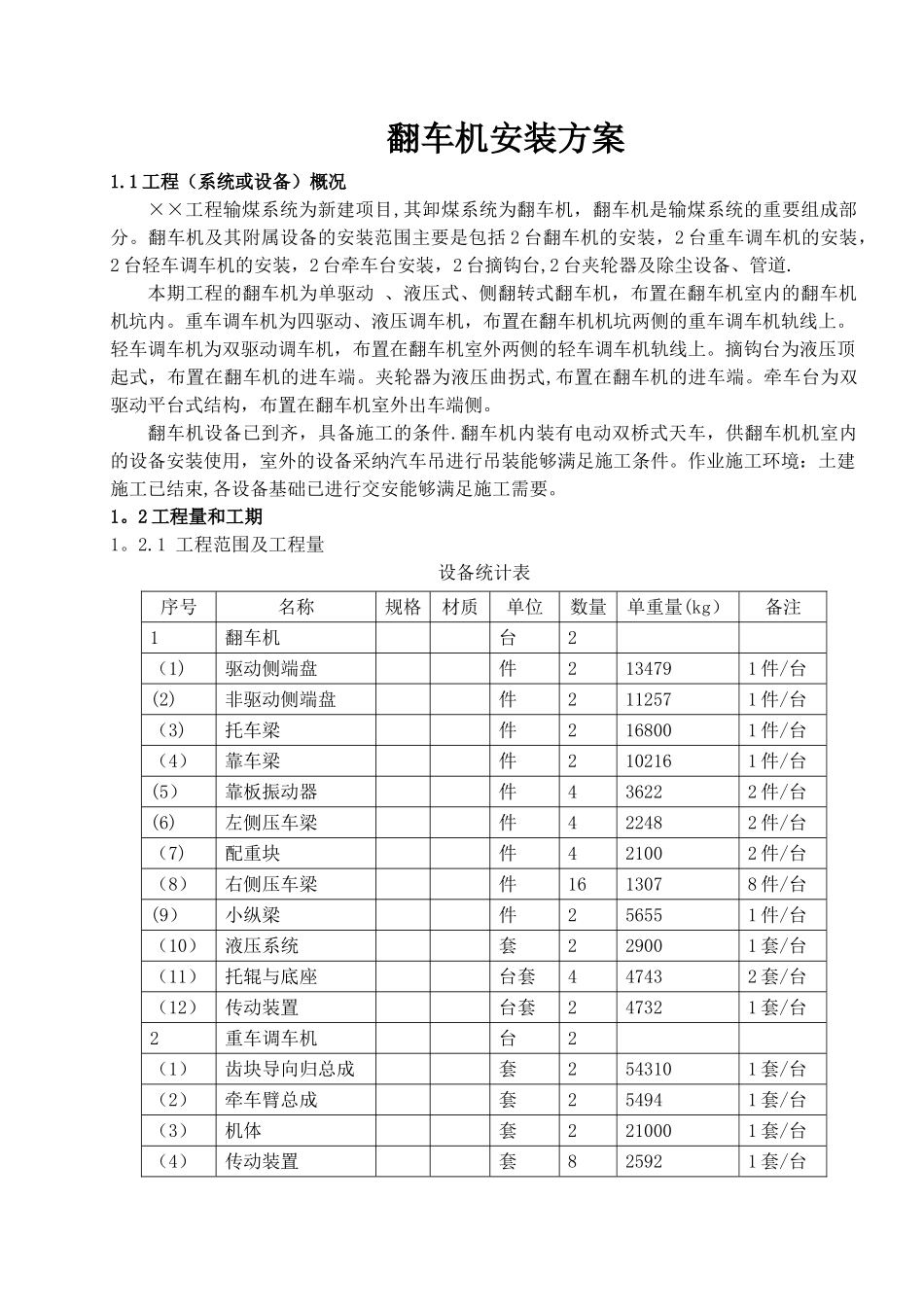

翻车机安装方案1.1 工程（系统或设备）概况××工程输煤系统为新建项目,其卸煤系统为翻车机，翻车机是输煤系统的重要组成部分。翻车机及其附属设备的安装范围主要是包括 2 台翻车机的安装，2 台重车调车机的安装，2 台轻车调车机的安装，2 台牵车台安装，2 台摘钩台,2 台夹轮器及除尘设备、管道.本期工程的翻车机为单驱动 、液压式、侧翻转式翻车机，布置在翻车机室内的翻车机机坑内。重车调车机为四驱动、液压调车机，布置在翻车机机坑两侧的重车调车机轨线上。轻车调车机为双驱动调车机，布置在翻车机室外两侧的轻车调车机轨线上。摘钩台为液压顶起式，布置在翻车机的进车端。夹轮器为液压曲拐式,布置在翻车机的进车端。牵车台为双驱动平台式结构，布置在翻车机室外出车端侧。翻车机设备已到齐，具备施工的条件.翻车机内装有电动双桥式天车，供翻车机机室内的设备安装使用，室外的设备采纳汽车吊进行吊装能够满足施工条件。作业施工环境：土建施工已结束,各设备基础已进行交安能够满足施工需要。1。2 工程量和工期1。2.1 工程范围及工程量设备统计表序号名称规格材质单位数量单重量(kg）备注1翻车机台2（1)驱动侧端盘件213479 1 件/台(2)非驱动侧端盘件2112571 件/台（3)托车梁件2168001 件/台（4）靠车梁件2102161 件/台(5）靠板振动器件436222 件/台(6)左侧压车梁件422482 件/台（7)配重块件421002 件/台（8）右侧压车梁件1613078 件/台(9）小纵梁件256551 件/台（10）液压系统套229001 套/台（11）托辊与底座台套447432 套/台（12）传动装置台套247321 套/台2重车调车机台2（1）齿块导向归总成套2543101 套/台（2）牵车臂总成套254941 套/台（3）机体套2210001 套/台（4）传动装置套825921 套/台（5）供电支架套155311 套/台3空车调车机台21 套/台(1)车体套262861 套/台(2）主令控制装置套25471 套/台(3）传动装置套424831 套/台(4）调车臂套229561 套/台4摘钩平台台2157841 套/台5牵车台台2270241 套/台1.2.2 施工工期安装总工期为××天2 施工方案翻车机及其配套设备的安装大件比较多，总的施工过程为先安装牵车台 ,再安装摘钩平台，接下来安装翻车机、重车调车机、空车调车机，夹轮器。翻车机室外设备采纳 50t 汽车吊进行吊装.室内设备待牵车台及摘钩平台安装后用 50t 汽车吊将设备吊放在牵车台上用卷扬机把设备拽进翻车机室内，再用天车进行吊装.各设备基础件部分安装后先进行二次灌浆，待达...
