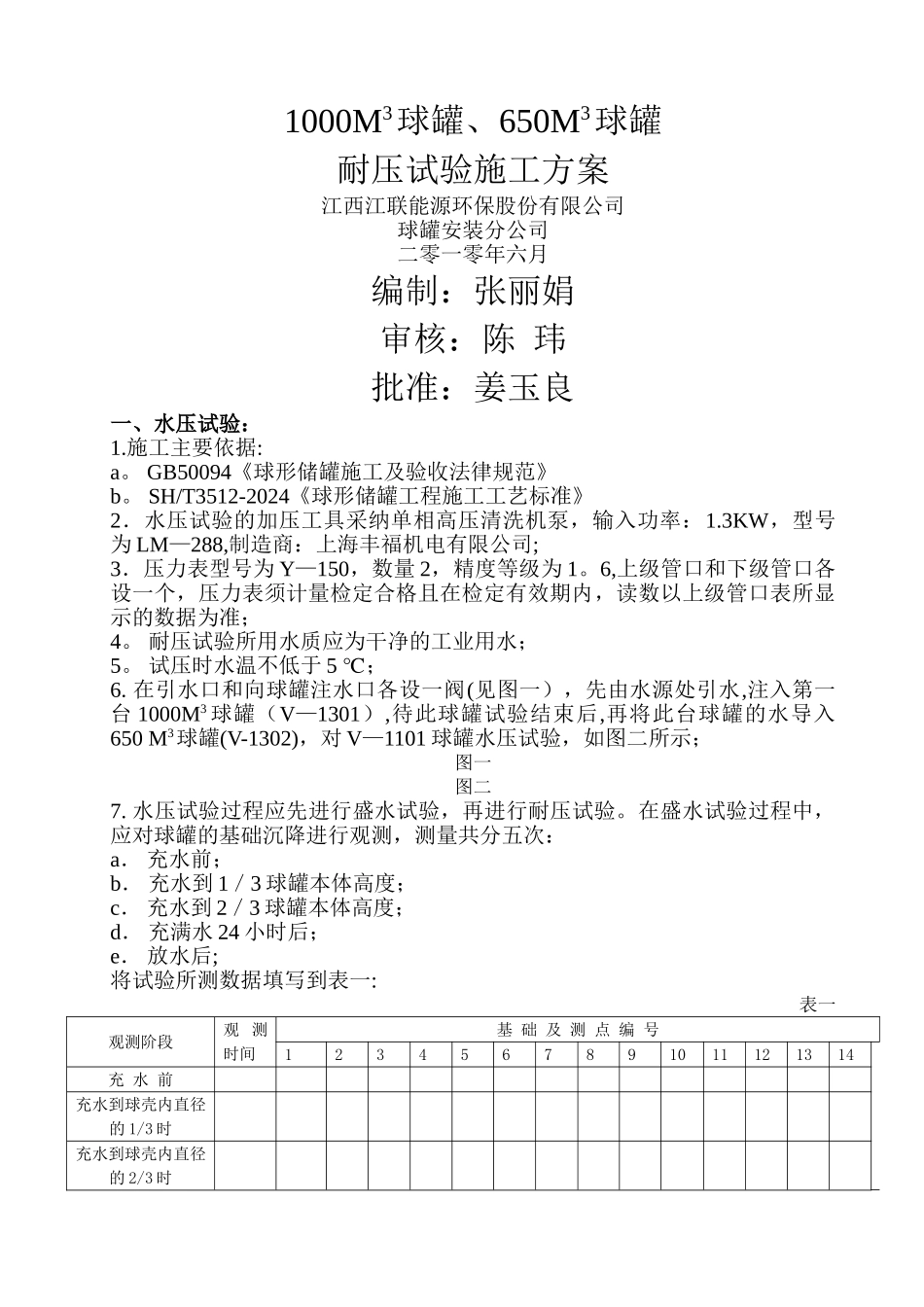

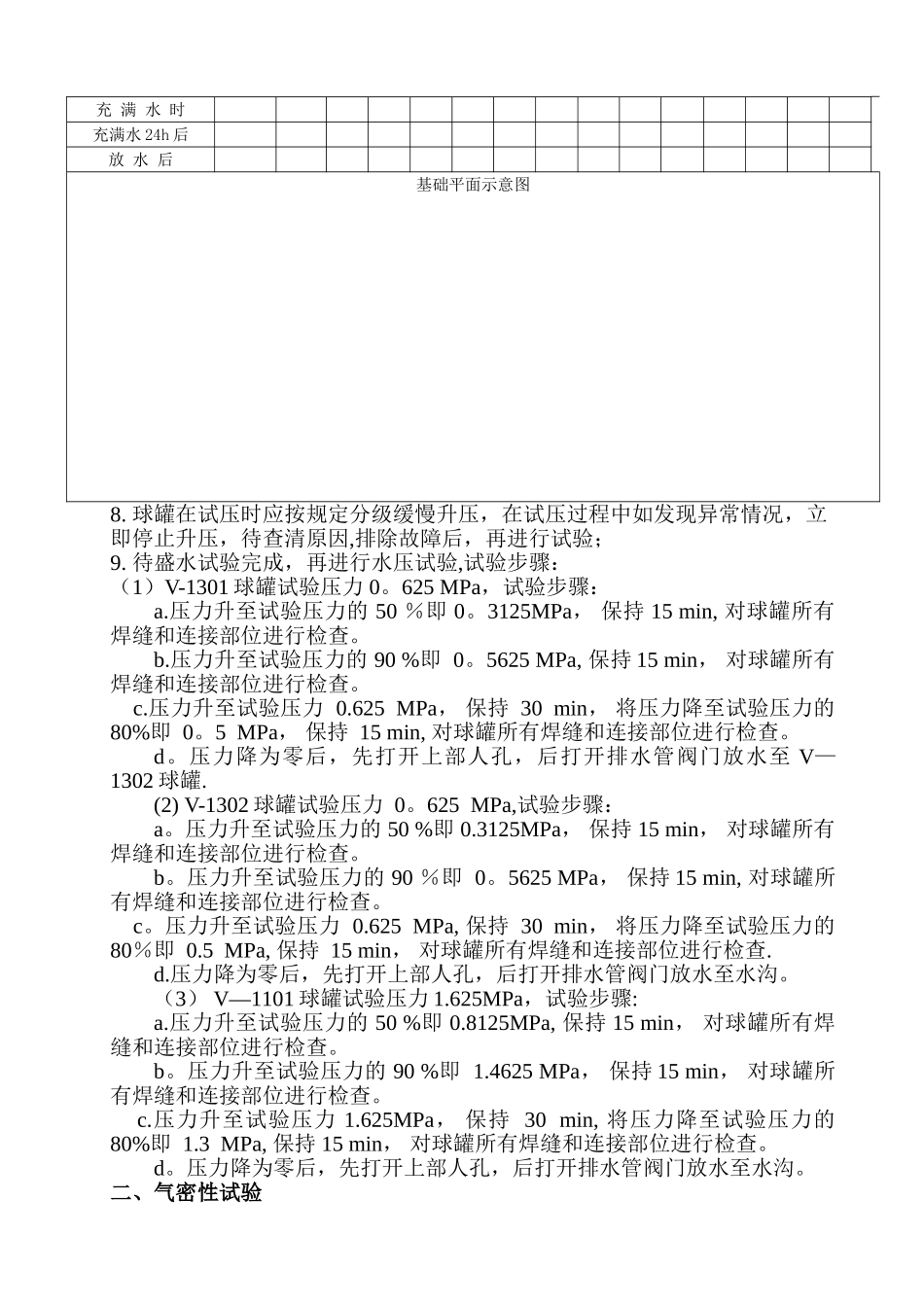

1000M3球罐、650M3球罐耐压试验施工方案江西江联能源环保股份有限公司球罐安装分公司二零一零年六月编制:张丽娟审核:陈 玮批准:姜玉良一、水压试验:1.施工主要依据:a。 GB50094《球形储罐施工及验收法律规范》 b。 SH/T3512-2024《球形储罐工程施工工艺标准》 2.水压试验的加压工具采纳单相高压清洗机泵,输入功率:1.3KW,型号为 LM—288,制造商:上海丰福机电有限公司;3.压力表型号为 Y—150,数量 2,精度等级为 1。6,上级管口和下级管口各设一个,压力表须计量检定合格且在检定有效期内,读数以上级管口表所显示的数据为准;4。 耐压试验所用水质应为干净的工业用水;5。 试压时水温不低于 5 ℃;6. 在引水口和向球罐注水口各设一阀(见图一),先由水源处引水,注入第一台 1000M3 球罐(V—1301),待此球罐试验结束后,再将此台球罐的水导入650 M3球罐(V-1302),对 V—1101 球罐水压试验,如图二所示;图一图二7. 水压试验过程应先进行盛水试验,再进行耐压试验。在盛水试验过程中,应对球罐的基础沉降进行观测,测量共分五次:a. 充水前;b. 充水到 1/3 球罐本体高度;c. 充水到 2/3 球罐本体高度;d. 充满水 24 小时后;e. 放水后;将试验所测数据填写到表一:表一观测阶段观 测时间基 础 及 测 点 编 号1234567891011121314充 水 前充水到球壳内直径的 1/3 时充水到球壳内直径的 2/3 时充 满 水 时充满水 24h 后放 水 后基础平面示意图8. 球罐在试压时应按规定分级缓慢升压,在试压过程中如发现异常情况,立即停止升压,待查清原因,排除故障后,再进行试验;9. 待盛水试验完成,再进行水压试验,试验步骤:(1)V-1301 球罐试验压力 0。625 MPa,试验步骤: a.压力升至试验压力的 50 %即 0。3125MPa, 保持 15 min, 对球罐所有焊缝和连接部位进行检查。b.压力升至试验压力的 90 %即 0。5625 MPa, 保持 15 min, 对球罐所有焊缝和连接部位进行检查。 c.压力升至试验压力 0.625 MPa, 保持 30 min, 将压力降至试验压力的80%即 0。5 MPa, 保持 15 min, 对球罐所有焊缝和连接部位进行检查。d。压力降为零后,先打开上部人孔,后打开排水管阀门放水至 V—1302 球罐.(2) V-1302 球罐试验压力 0。625 MPa,试验步骤:a。压力升至试验压力的 50 %即 0.3125MPa, 保持 15 min, 对球罐所有焊缝和连接部位进行检查。b。压力升至试验压...
