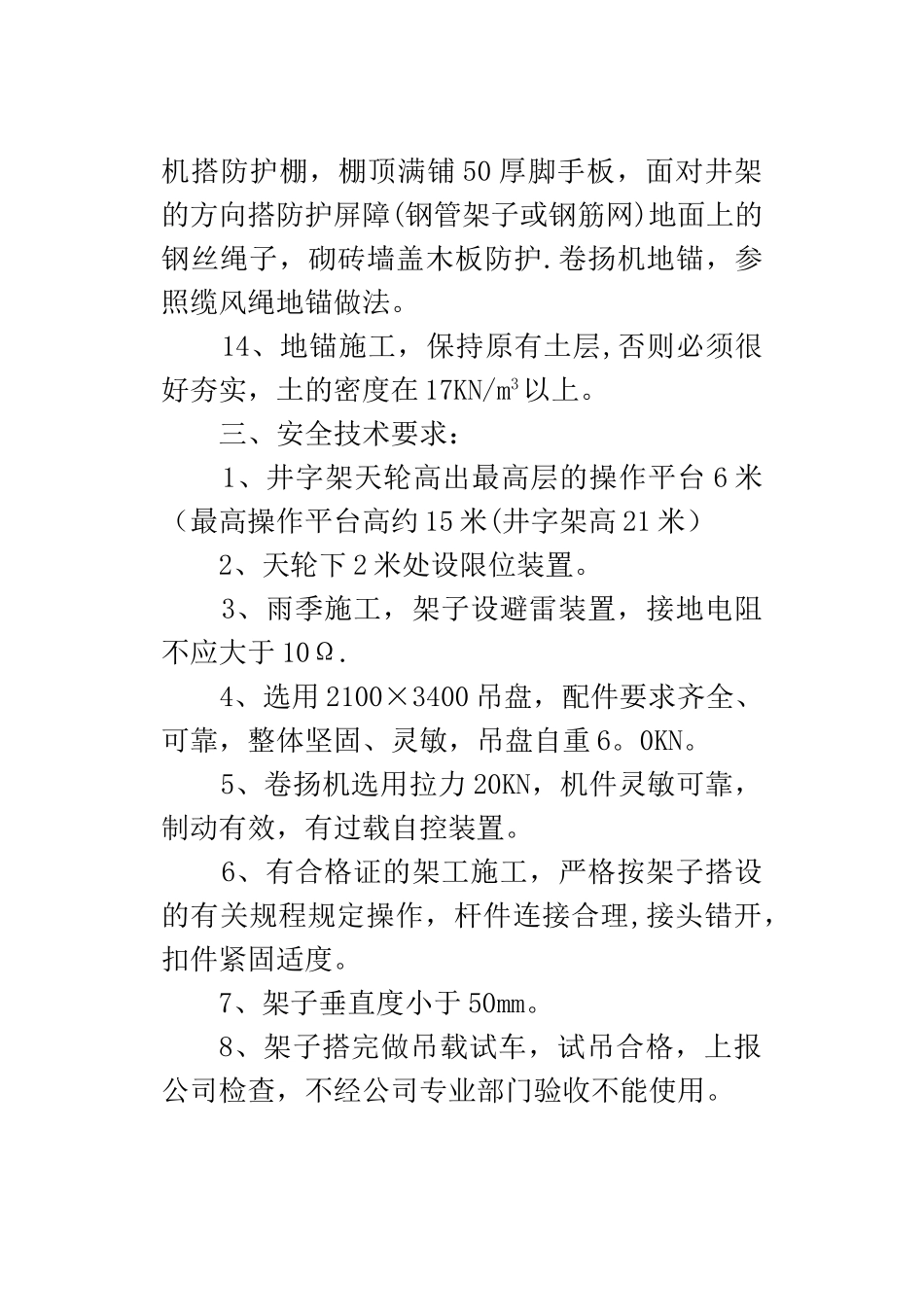

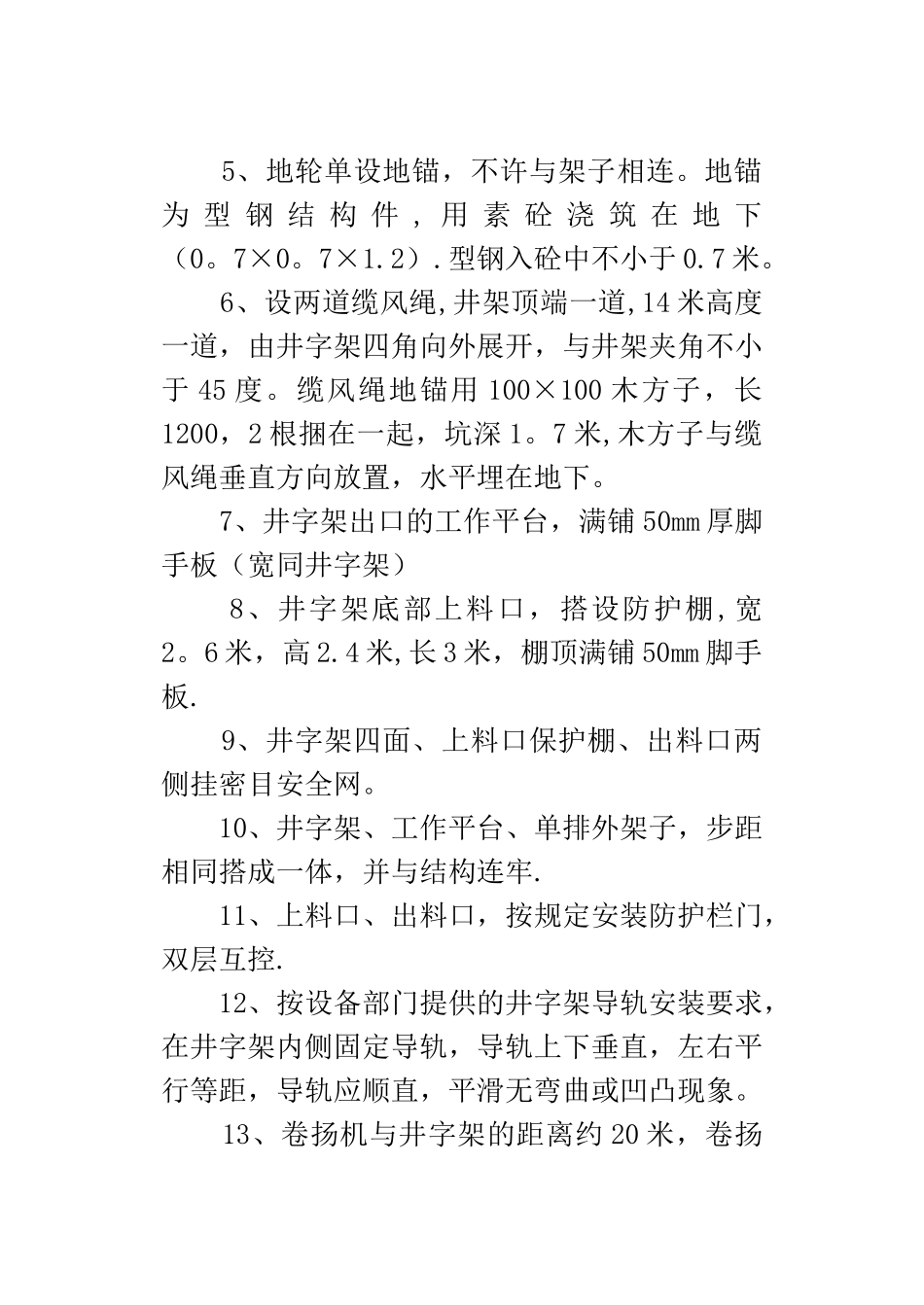

井字架方案 一、概况： 北极寺北 10#、12＃、14#楼，长 62.47 米，宽10.22 米 ， 五 层 砖 混 结 构 ， 层 高 2.8 米 , 檐 高14。9 米。 现浇砼构造柱和墙体砌砖,用井字架垂直运输。 计划一个月完三层,约 10 天左右完成一层,平均日工程量约 50t，最高峰的垂直运输量约 3t/小时,用一台井字架，工作量饱满. 用 ф48×3。5 标准脚手管和相应的配件搭设井字架，吊盘、滑道、横梁都是租用的定型产品，起重量 10KN,选用卷扬机拉力 S=20KN。 二、井字架搭设 1、采纳 4 角双杆 9 柱结构，井字架宽 2。6米，长 4。0 米，距墙 1。5M，柱距 1。0 米,步距1。4 米，总高度 21M。 2、井字架基础必须坐在坚实的地基上,基础下部 3：7 灰土 300 厚，上部打 C10 砼垫层 100厚，基础面高出室外地坪 100mm。 3、井字架 3 面有剪刀撑，顶部剪刀撑在天轮横梁处交叉. 4、天轮架（横梁）两端均为双横杆承托，横梁端部焊防滑铁件，保证横梁不窜动。 5、地轮单设地锚，不许与架子相连。地锚为 型 钢 结 构 件 , 用 素 砼 浇 筑 在 地 下（0。7×0。7×1.2）.型钢入砼中不小于 0.7 米。 6、设两道缆风绳,井架顶端一道,14 米高度一道，由井字架四角向外展开，与井架夹角不小于 45 度。缆风绳地锚用 100×100 木方子，长1200，2 根捆在一起，坑深 1。7 米,木方子与缆风绳垂直方向放置，水平埋在地下。 7、井字架出口的工作平台，满铺 50mm 厚脚手板（宽同井字架） 8、井字架底部上料口，搭设防护棚,宽2。6 米，高 2.4 米,长 3 米，棚顶满铺 50mm 脚手板. 9、井字架四面、上料口保护棚、出料口两侧挂密目安全网。 10、井字架、工作平台、单排外架子，步距相同搭成一体，并与结构连牢. 11、上料口、出料口，按规定安装防护栏门，双层互控. 12、按设备部门提供的井字架导轨安装要求，在井字架内侧固定导轨，导轨上下垂直，左右平行等距，导轨应顺直，平滑无弯曲或凹凸现象。 13、卷扬机与井字架的距离约 20 米，卷扬机搭防护棚，棚顶满铺 50 厚脚手板，面对井架的方向搭防护屏障(钢管架子或钢筋网)地面上的钢丝绳子，砌砖墙盖木板防护.卷扬机地锚，参照缆风绳地锚做法。 14、地锚施工，保持原有土层,否则必须很好夯实，土的密度在 17KN/m3以上。 三、安全技术要求： 1、井字架天轮高出最高层的操作平台 6 米（最高操作平台高约 15 米(井字架高 21 米） 2、...
