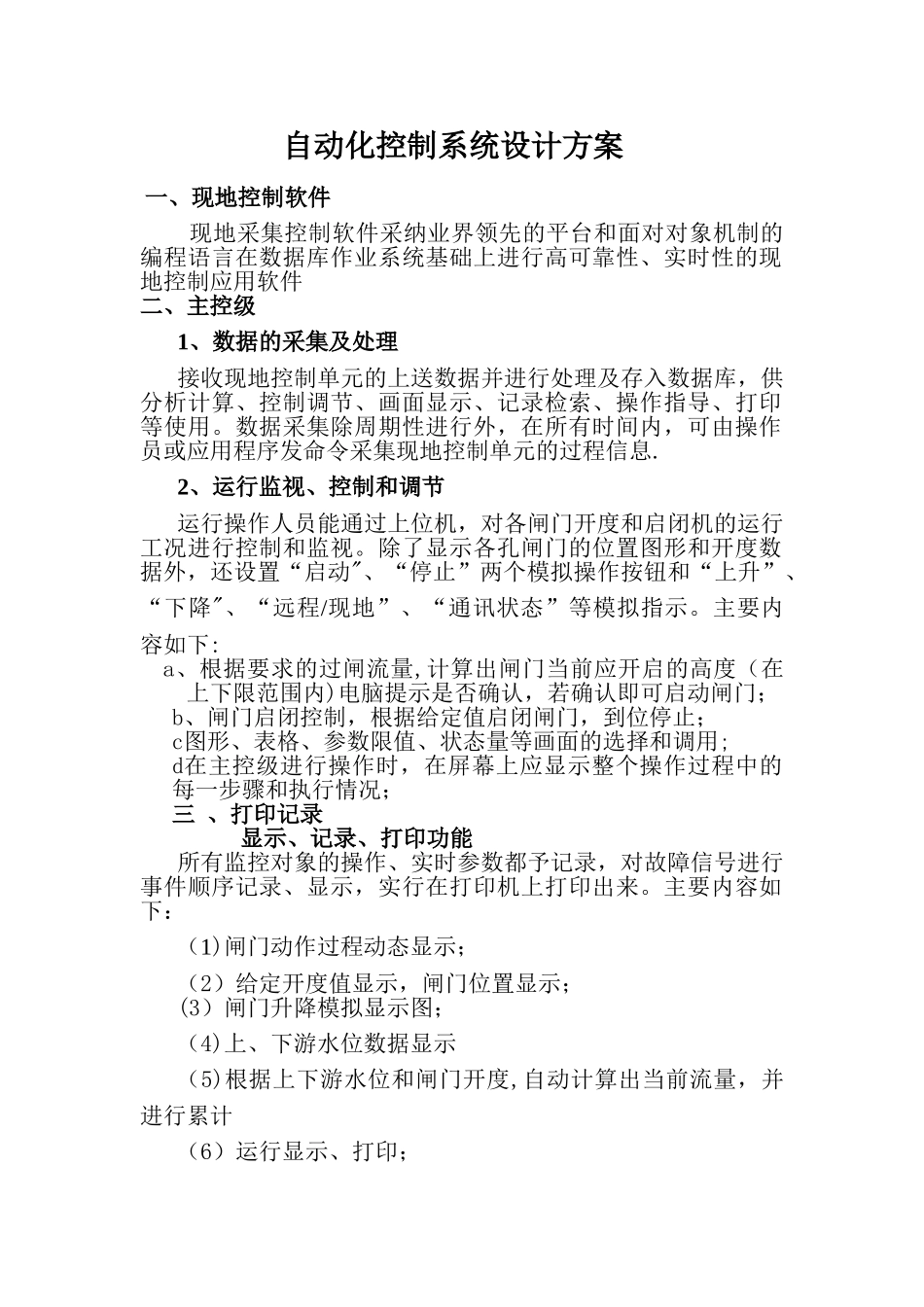

自动化控制系统设计方案一、现地控制软件 现地采集控制软件采纳业界领先的平台和面对对象机制的编程语言在数据库作业系统基础上进行高可靠性、实时性的现地控制应用软件二、主控级1、数据的采集及处理接收现地控制单元的上送数据并进行处理及存入数据库，供分析计算、控制调节、画面显示、记录检索、操作指导、打印等使用
数据采集除周期性进行外，在所有时间内，可由操作员或应用程序发命令采集现地控制单元的过程信息
2、运行监视、控制和调节运行操作人员能通过上位机，对各闸门开度和启闭机的运行工况进行控制和监视
除了显示各孔闸门的位置图形和开度数据外，还设置“启动"、“停止”两个模拟操作按钮和“上升”、“下降"、“远程/现地”、“通讯状态”等模拟指示
主要内容如下:a、根据要求的过闸流量,计算出闸门当前应开启的高度（在上下限范围内)电脑提示是否确认，若确认即可启动闸门；b、闸门启闭控制，根据给定值启闭闸门，到位停止；c图形、表格、参数限值、状态量等画面的选择和调用;d在主控级进行操作时，在屏幕上应显示整个操作过程中的每一步骤和执行情况；三 、打印记录显示、记录、打印功能所有监控对象的操作、实时参数都予记录，对故障信号进行事件顺序记录、显示，实行在打印机上打印出来

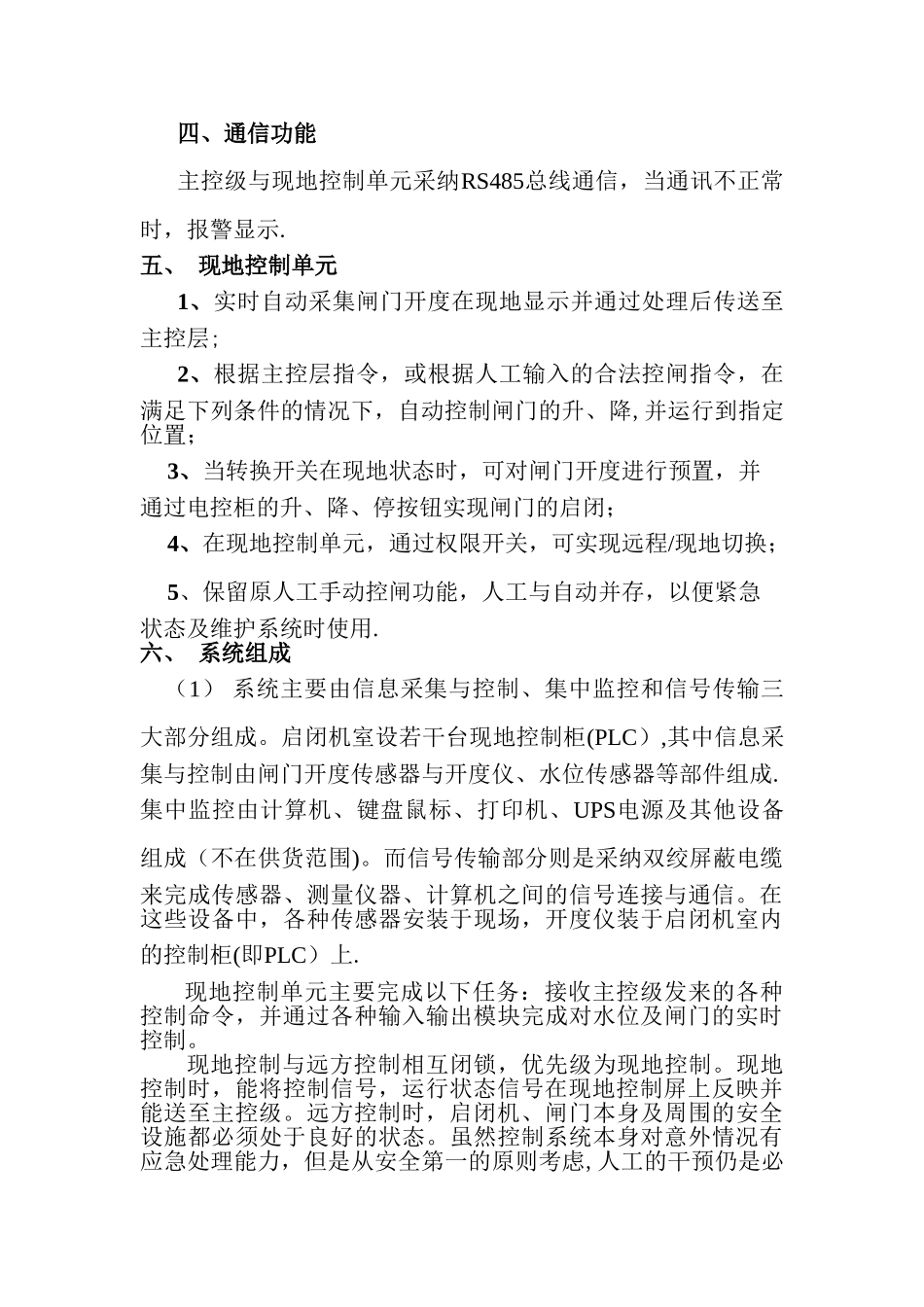

主要内容如下：（1)闸门动作过程动态显示；（2）给定开度值显示，闸门位置显示；(3）闸门升降模拟显示图；（4)上、下游水位数据显示（5)根据上下游水位和闸门开度,自动计算出当前流量，并进行累计（6）运行显示、打印；四、通信功能主控级与现地控制单元采纳RS485总线通信，当通讯不正常时，报警显示

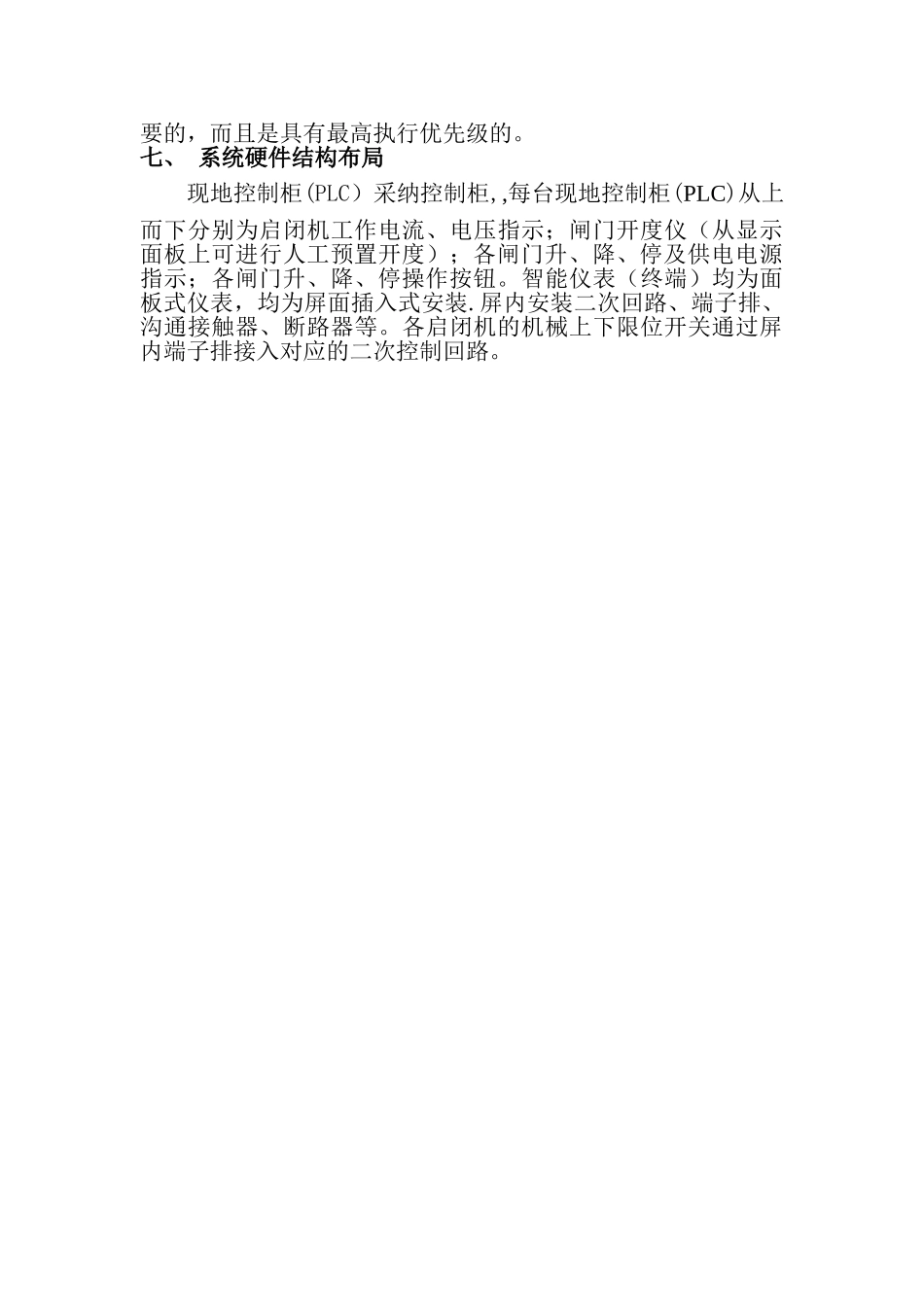

五、 现地控制单元1、实时自动采集闸门开度在现地显示并通过处理后传送至主控层;2、根据主控层指令，或根据人工输入的合法控闸指令，在满足下列条件的情况下，自动控制闸门的升、降,并运行到指定位置；3、当转换开关在现地状态时，可对闸门开度进行预置，并通过电控
