自动化设备维修技术资料

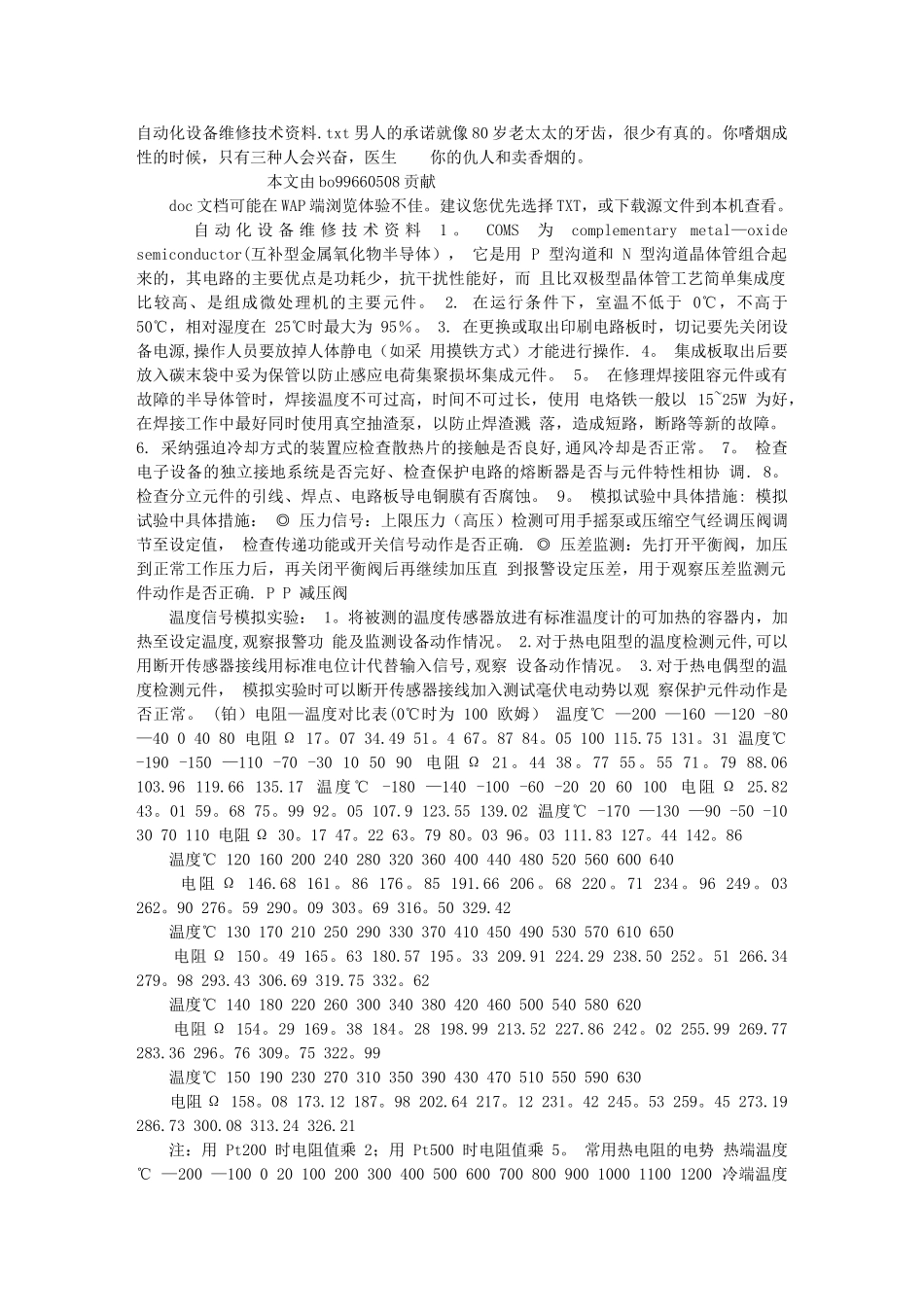

自动化设备维修技术资料.txt 男人的承诺就像 80 岁老太太的牙齿，很少有真的。你嗜烟成性的时候，只有三种人会兴奋，医生你的仇人和卖香烟的。 本文由 bo99660508 贡献 doc 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT，或下载源文件到本机查看。 自 动 化 设 备 维 修 技 术 资 料 1 。 COMS 为 complementary metal—oxide semiconductor(互补型金属氧化物半导体）， 它是用 P 型沟道和 N 型沟道晶体管组合起来的，其电路的主要优点是功耗少，抗干扰性能好，而 且比双极型晶体管工艺简单集成度比较高、是组成微处理机的主要元件。 2. 在运行条件下，室温不低于 0℃，不高于 50℃，相对湿度在 25℃时最大为 95％。 3. 在更换或取出印刷电路板时，切记要先关闭设备电源,操作人员要放掉人体静电（如采 用摸铁方式）才能进行操作. 4。 集成板取出后要放入碳末袋中妥为保管以防止感应电荷集聚损坏集成元件。 5。 在修理焊接阻容元件或有故障的半导体管时，焊接温度不可过高，时间不可过长，使用 电烙铁一般以 15~25W 为好，在焊接工作中最好同时使用真空抽渣泵，以防止焊渣溅 落，造成短路，断路等新的故障。 6. 采纳强迫冷却方式的装置应检查散热片的接触是否良好,通风冷却是否正常。 7。 检查电子设备的独立接地系统是否完好、检查保护电路的熔断器是否与元件特性相协 调. 8。 检查分立元件的引线、焊点、电路板导电铜膜有否腐蚀。 9。 模拟试验中具体措施: 模拟试验中具体措施： ◎ 压力信号：上限压力（高压）检测可用手摇泵或压缩空气经调压阀调节至设定值， 检查传递功能或开关信号动作是否正确. ◎ 压差监测：先打开平衡阀，加压到正常工作压力后，再关闭平衡阀后再继续加压直 到报警设定压差，用于观察压差监测元件动作是否正确. P P 减压阀 温度信号模拟实验： 1。将被测的温度传感器放进有标准温度计的可加热的容器内，加热至设定温度,观察报警功 能及监测设备动作情况。 2.对于热电阻型的温度检测元件,可以用断开传感器接线用标准电位计代替输入信号,观察 设备动作情况。 3.对于热电偶型的温度检测元件， 模拟实验时可以断开传感器接线加入测试毫伏电动势以观 察保护元件动作是否正常。 (铂）电阻—温度对比表(0℃时为 100 欧姆） 温度℃ —200 —160 —120 -80 —40 0 40 80 电阻 Ω 17。07 34.49 51。4 67。87 84。05 100...
