自行车拆装方案

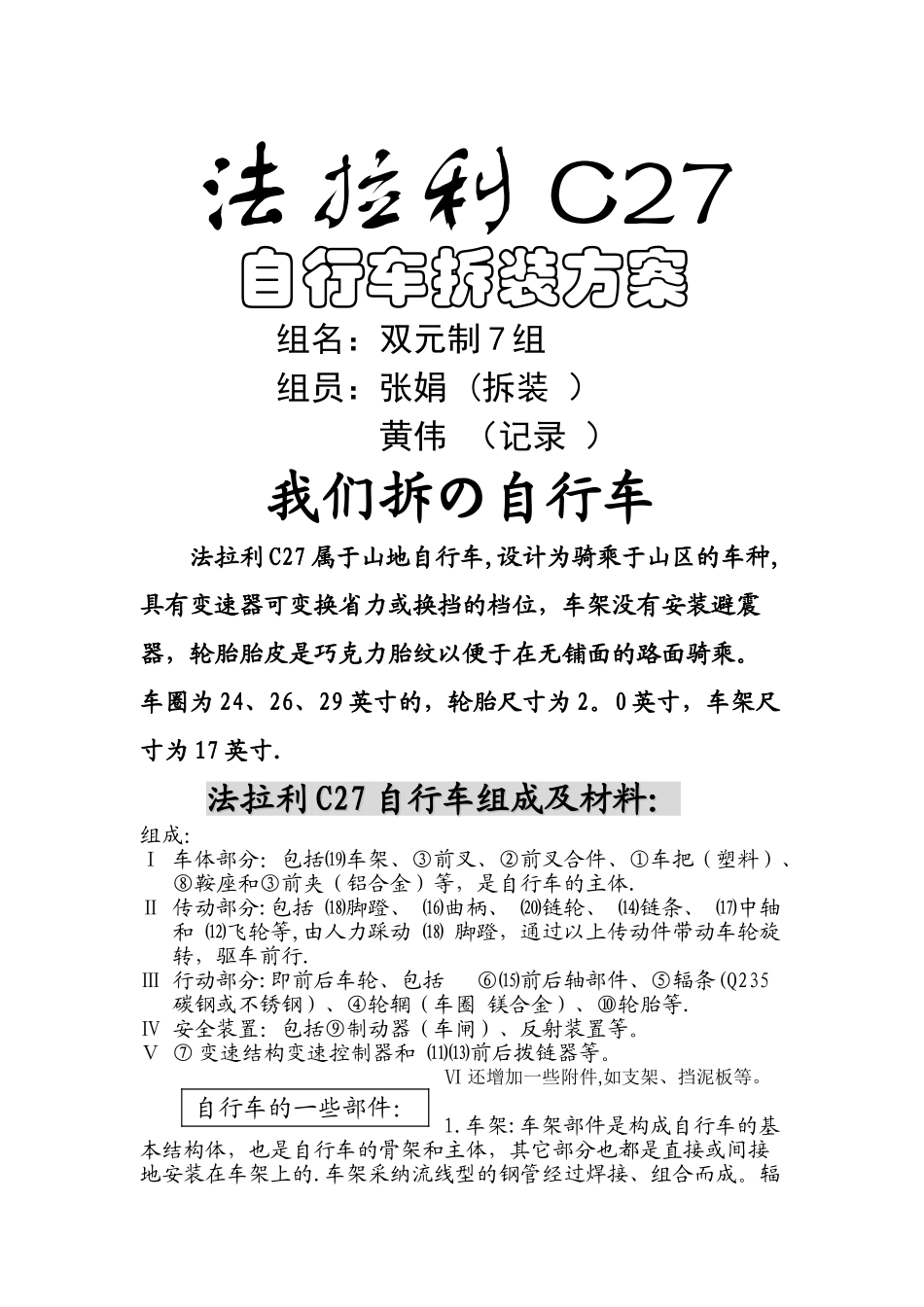

自行车拆装方案_第1页
1/7

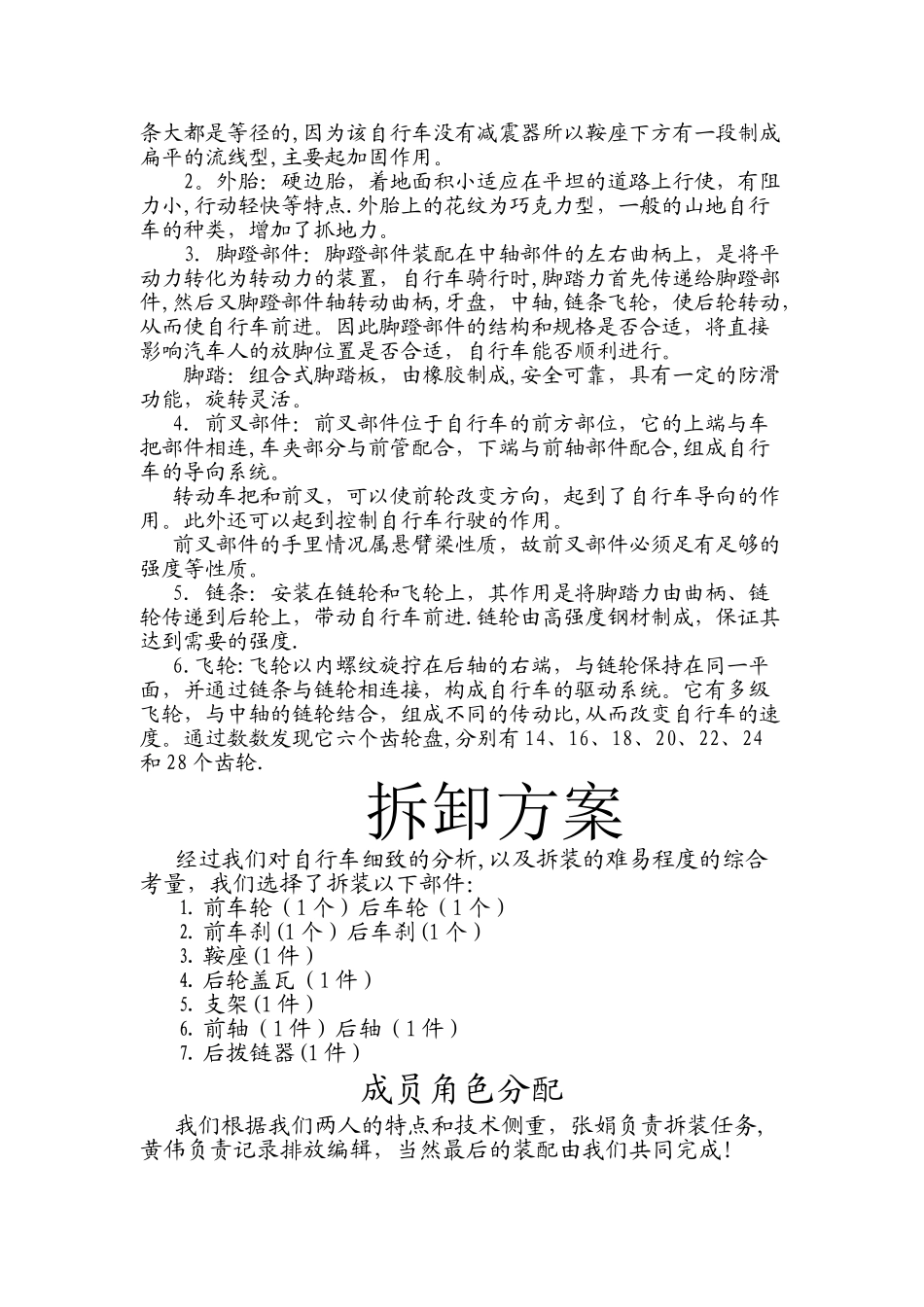

自行车拆装方案_第2页
2/7

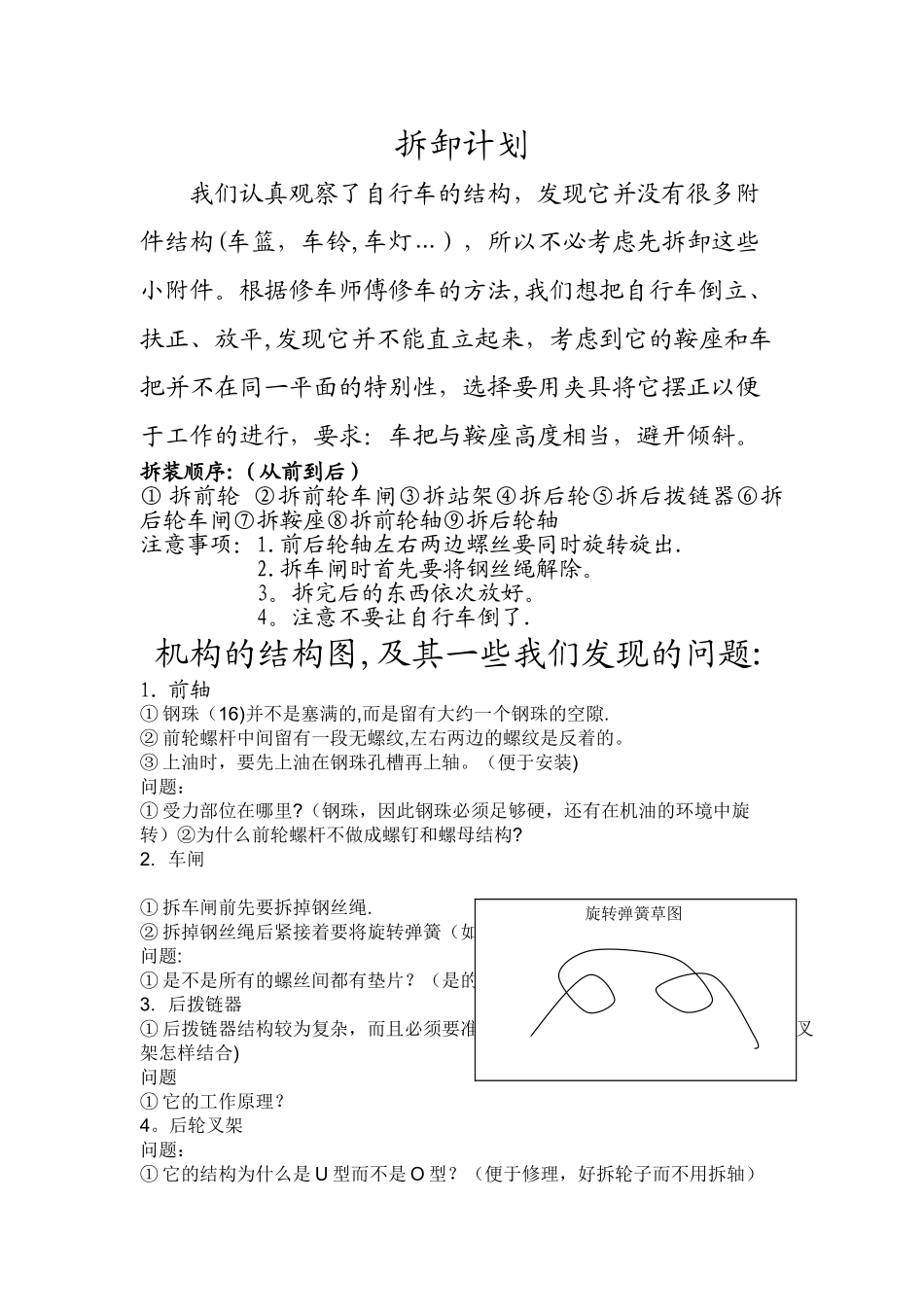

自行车拆装方案_第3页
3/7
法拉利 C27自行车拆装方案组名:双元制 7 组组员:张娟 (拆装 ) 黄伟 (记录 )我们拆の自行车法拉利 C27 属于山地自行车,设计为骑乘于山区的车种,具有变速器可变换省力或换挡的档位,车架没有安装避震器,轮胎胎皮是巧克力胎纹以便于在无铺面的路面骑乘。车圈为 24、26、29 英寸的,轮胎尺寸为 2。0 英寸,车架尺寸为 17 英寸.法拉利法拉利 C27C27 自行车组成及材料:自行车组成及材料:组成:Ⅰ 车体部分:包括⒆车架、③前叉、②前叉合件、①车把(塑料)、⑧鞍座和③前夹(铝合金)等,是自行车的主体.Ⅱ 传动部分:包括 ⒅脚蹬、 ⒃曲柄、 ⒇链轮、 ⒁链条、 ⒄中轴和 ⑿飞轮等,由人力踩动 ⒅ 脚蹬,通过以上传动件带动车轮旋转,驱车前行.Ⅲ 行动部分:即前后车轮、包括 ⑥⒂前后轴部件、⑤辐条(Q235碳钢或不锈钢)、④轮辋(车圈 镁合金)、⑩轮胎等.Ⅳ 安全装置:包括⑨制动器(车闸)、反射装置等。Ⅴ ⑦ 变速结构变速控制器和 ⑾⒀前后拨链器等。Ⅵ 还增加一些附件,如支架、挡泥板等。1.车架:车架部件是构成自行车的基本结构体,也是自行车的骨架和主体,其它部分也都是直接或间接地安装在车架上的.车架采纳流线型的钢管经过焊接、组合而成。辐自行车的一些部件:条大都是等径的,因为该自行车没有减震器所以鞍座下方有一段制成扁平的流线型,主要起加固作用。2。外胎:硬边胎,着地面积小适应在平坦的道路上行使,有阻力小,行动轻快等特点.外胎上的花纹为巧克力型,一般的山地自行车的种类,增加了抓地力。3.脚蹬部件:脚蹬部件装配在中轴部件的左右曲柄上,是将平动力转化为转动力的装置,自行车骑行时,脚踏力首先传递给脚蹬部件,然后又脚蹬部件轴转动曲柄,牙盘,中轴,链条飞轮,使后轮转动,从而使自行车前进。因此脚蹬部件的结构和规格是否合适,将直接影响汽车人的放脚位置是否合适,自行车能否顺利进行。脚踏:组合式脚踏板,由橡胶制成,安全可靠,具有一定的防滑功能,旋转灵活。4.前叉部件:前叉部件位于自行车的前方部位,它的上端与车把部件相连,车夹部分与前管配合,下端与前轴部件配合,组成自行车的导向系统。转动车把和前叉,可以使前轮改变方向,起到了自行车导向的作用。此外还可以起到控制自行车行驶的作用。前叉部件的手里情况属悬臂梁性质,故前叉部件必须足有足够的强度等性质。5.链条:安装在链轮和飞轮上,其作用是将脚踏力由曲柄、链轮传递到后轮上,带动自行车前进.链轮由高...
