航标配布施工方案

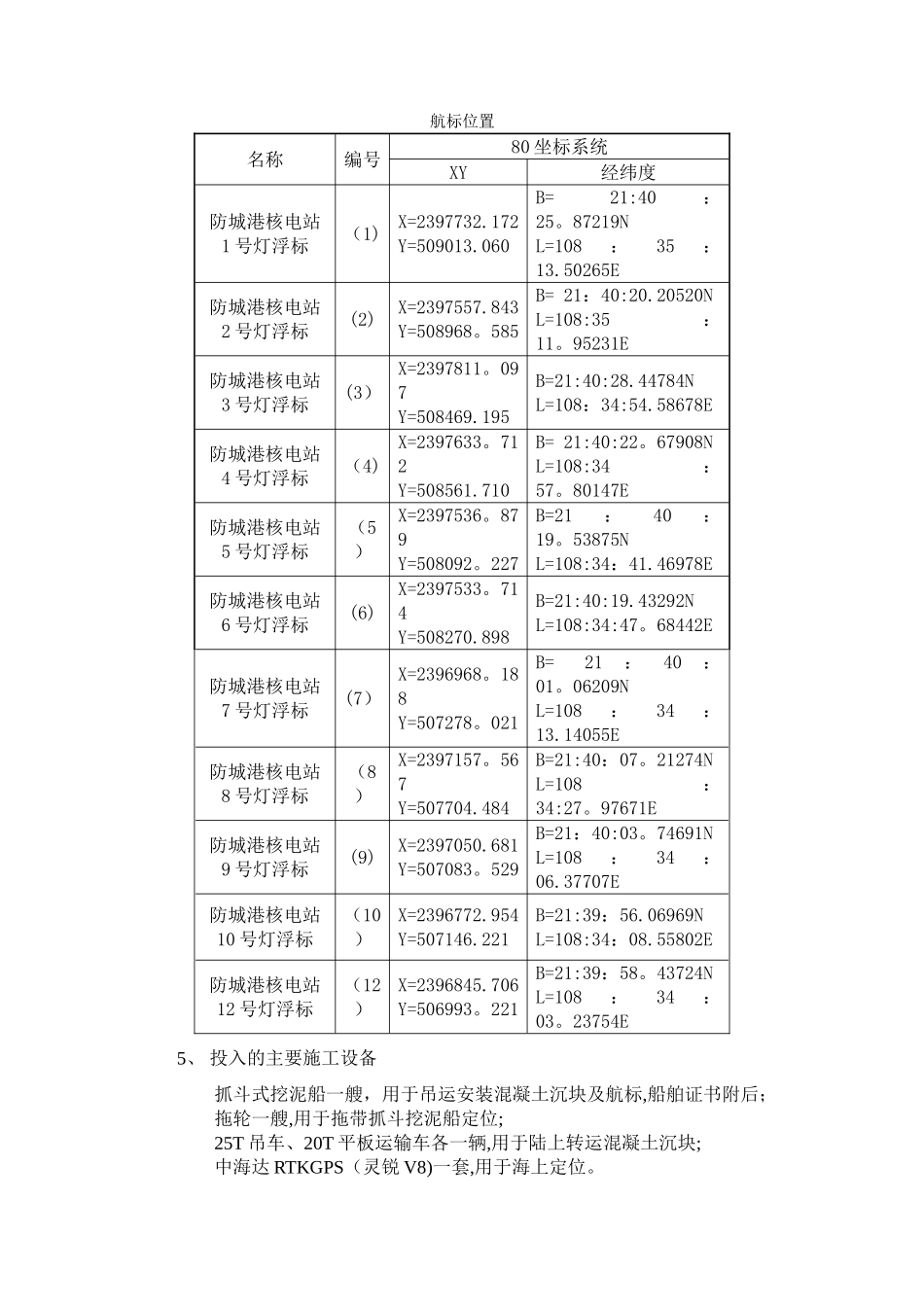

防城港核电航标配布施工方案及安全措施1、 基本情况防城港核电重件码头工程，是防城港核电站的配套码头工程,航道设计船型为3000吨级海船，包括港池、航道和掉头水域,航道以钦州西航道为起点，以98°～278°方位转56°～236°进入导流明渠，再按110°~ 290°进入码头前沿回旋水域，整个进港航道长约2080m，宽60米，底标高—3。5米；回旋区直径150米，底标高-3。5米;助航标志包括航道和掉头水域,设置灯浮标11座。标志的配布位置如总体布置图所示。2、 相关技术标准《中国海区水上助航标志》GB4696—1999《中国海区水上助航标志形状显示规定》GB/T16161-1996《航标灯光认号颜色》GB12708-91《航标灯光强测量和灯光射程计算》JT7007-93《浮标》JT7004-79《浮标锚链》JT/T100-20243、 灯浮标质量标准及技术要求3.1 浮筒浮标采纳新型涂装钢质浮标,用软钢板制成,通过防腐涂装使其完全适应海上工作环境.浮标配置望板和航标灯，航标灯采纳太阳能供电，浮标的形状和尺寸满足海区浮标外形法律规范。根据当地条件，浮标的直径为 2.4 米，采纳 SNA的 HF2。4—D1 钢质浮标。浮标特征如下:（1）号、（3）号、(5）号、（7）号、（9)号：右侧标、绿色锥形向上；(2）号、（4）号、（6）号、（8）号、(10）号、(12）号:左侧标、红色罐形。3. 2。 航标灯灯浮标安装 LED 航标灯,射程 3 海里，灯光特性如下：（1）浮标:闪绿 4 秒（2）浮标：闪红 4 秒（3）浮标：闪绿 4 秒（4）浮标:闪红 4 秒（5）浮标:闪绿 4 秒（6）浮标：闪红 4 秒（7）浮标：闪绿 4 秒（8）浮标：闪红 4 秒(9）浮标：闪绿 4 秒（10）浮标：闪红 4 秒（12）浮标：闪红 4 秒4、 总体布置航标位置名称编号80 坐标系统XY经纬度防城港核电站1 号灯浮标（1)X=2397732.172Y=509013.060B= 21:40：25。87219NL=108：35：13.50265E防城港核电站2 号灯浮标(2)X=2397557.843Y=508968。585B= 21：40:20.20520NL=108:35：11。95231E防城港核电站3 号灯浮标(3）X=2397811。097Y=508469.195B=21:40:28.44784NL=108：34:54.58678E防城港核电站4 号灯浮标（4)X=2397633。712Y=508561.710B= 21:40:22。67908NL=108:34：57。80147E防城港核电站5 号灯浮标（5）X=2397536。879Y=508092。227B=21：40：19。53875NL=108:34：41.46978E防城港核电站6 号灯浮标(6)X=2397533。714Y=508270.898B=21:40:19.43292NL=108:34:47。68442E防城港核电站7 号灯浮标(7）X=2396968。188Y...
