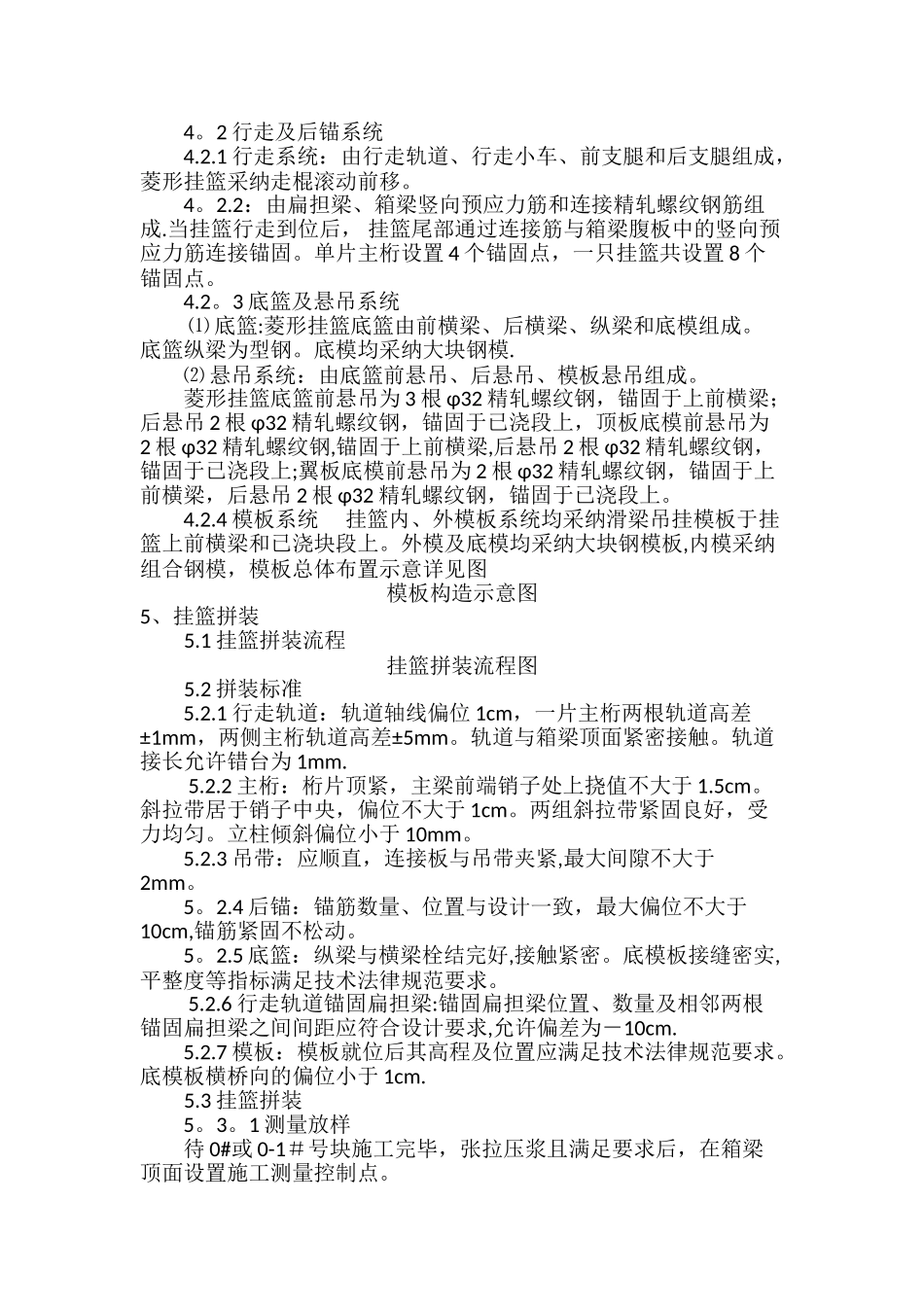

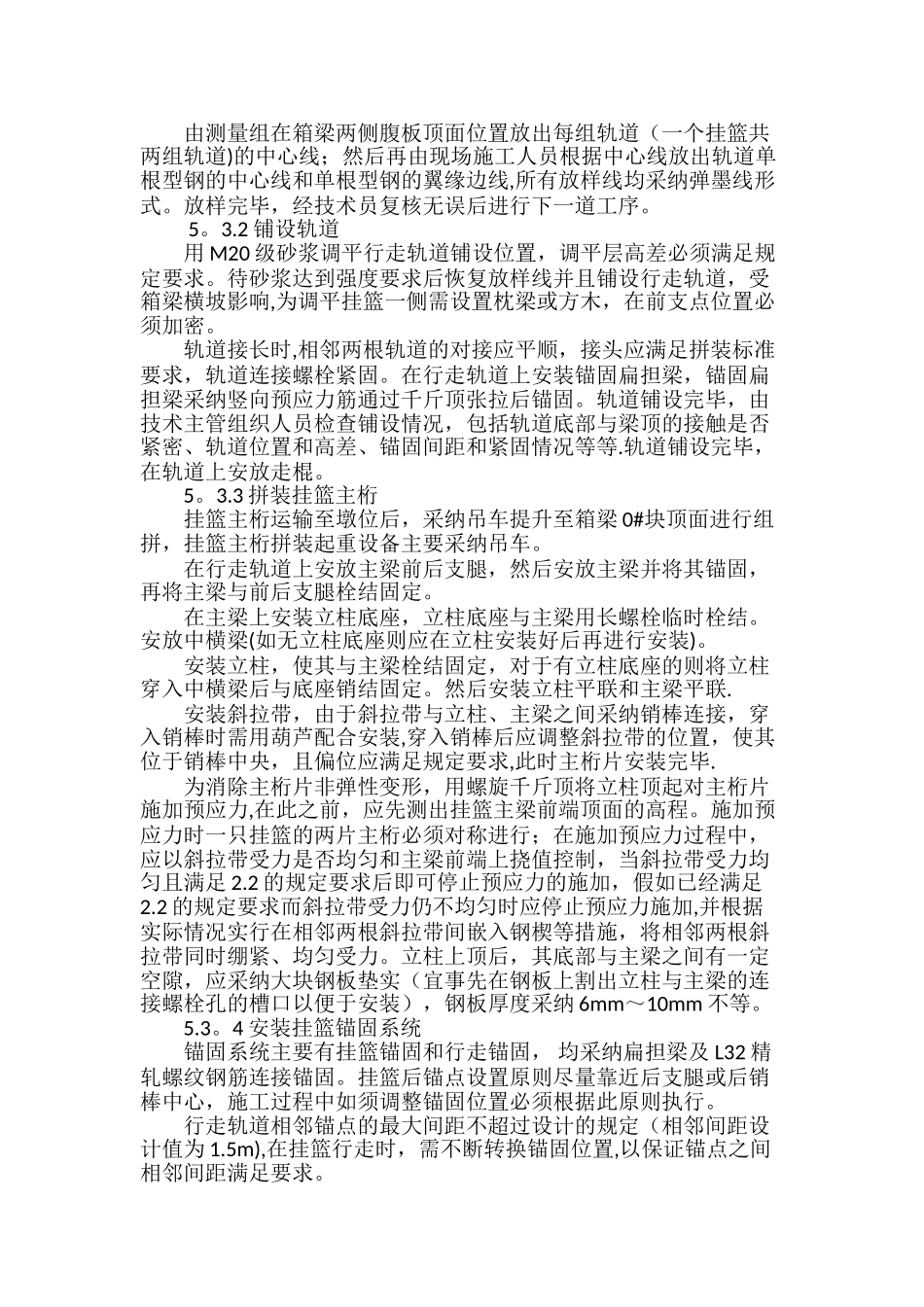

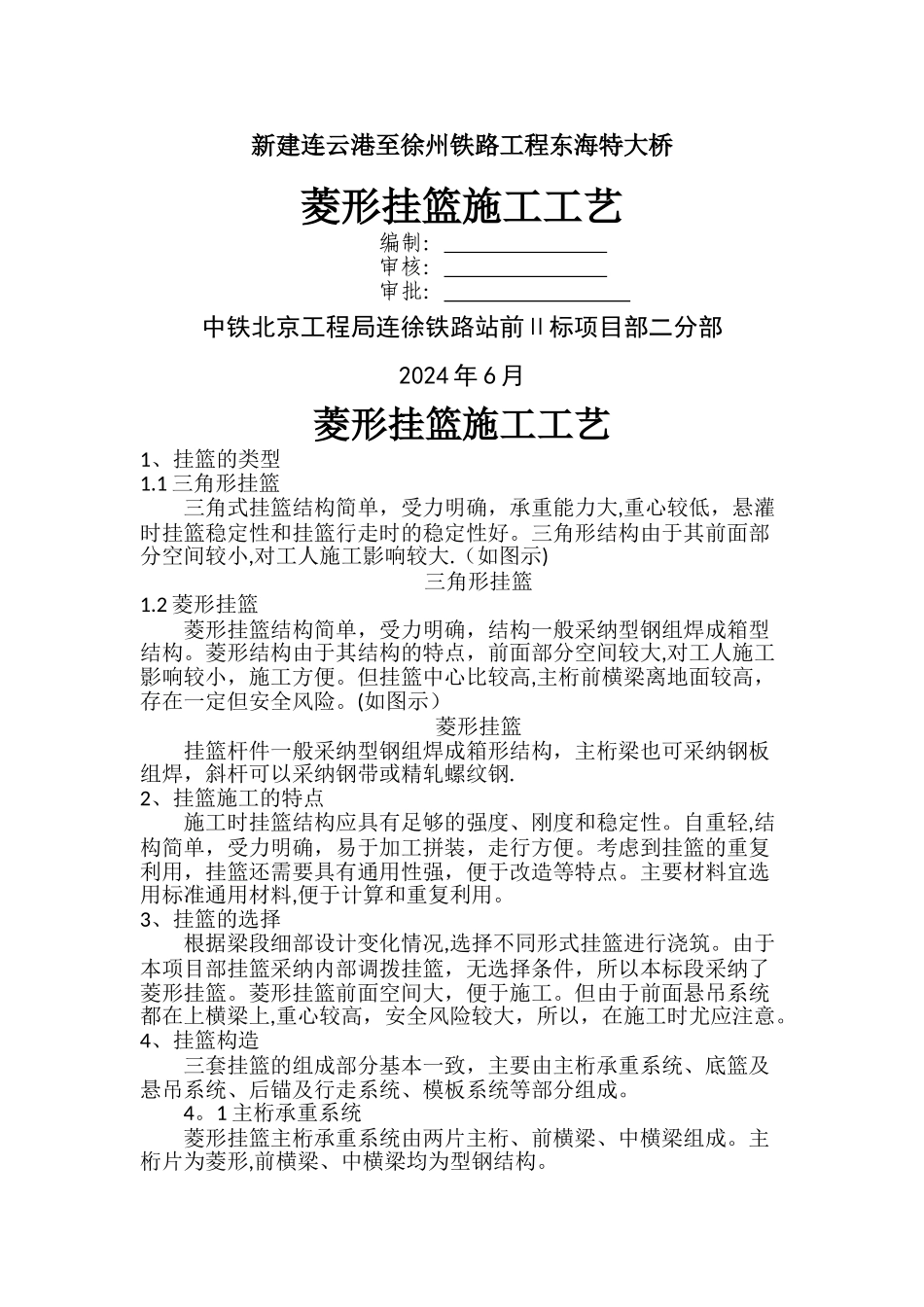

新建连云港至徐州铁路工程东海特大桥菱形挂篮施工工艺编制： 审核： 审批： 中铁北京工程局连徐铁路站前Ⅱ标项目部二分部2024 年 6 月菱形挂篮施工工艺1、挂篮的类型1.1 三角形挂篮三角式挂篮结构简单，受力明确，承重能力大,重心较低，悬灌时挂篮稳定性和挂篮行走时的稳定性好。三角形结构由于其前面部分空间较小,对工人施工影响较大.（如图示)三角形挂篮1.2 菱形挂篮菱形挂篮结构简单，受力明确，结构一般采纳型钢组焊成箱型 结构。菱形结构由于其结构的特点，前面部分空间较大,对工人施工影响较小，施工方便。但挂篮中心比较高,主桁前横梁离地面较高，存在一定但安全风险。(如图示）菱形挂篮挂篮杆件一般采纳型钢组焊成箱形结构，主桁梁也可采纳钢板组焊，斜杆可以采纳钢带或精轧螺纹钢.2、挂篮施工的特点施工时挂篮结构应具有足够的强度、刚度和稳定性。自重轻,结构简单，受力明确，易于加工拼装，走行方便。考虑到挂篮的重复利用，挂篮还需要具有通用性强，便于改造等特点。主要材料宜选用标准通用材料,便于计算和重复利用。3、挂篮的选择根据梁段细部设计变化情况,选择不同形式挂篮进行浇筑。由于本项目部挂篮采纳内部调拨挂篮，无选择条件，所以本标段采纳了菱形挂篮。菱形挂篮前面空间大，便于施工。但由于前面悬吊系统都在上横梁上,重心较高，安全风险较大，所以，在施工时尤应注意。4、挂篮构造 三套挂篮的组成部分基本一致，主要由主桁承重系统、底篮及悬吊系统、后锚及行走系统、模板系统等部分组成。4。1 主桁承重系统菱形挂篮主桁承重系统由两片主桁、前横梁、中横梁组成。主桁片为菱形,前横梁、中横梁均为型钢结构。4。2 行走及后锚系统 4.2.1 行走系统：由行走轨道、行走小车、前支腿和后支腿组成，菱形挂篮采纳走棍滚动前移。4。2.2：由扁担梁、箱梁竖向预应力筋和连接精轧螺纹钢筋组成.当挂篮行走到位后， 挂篮尾部通过连接筋与箱梁腹板中的竖向预应力筋连接锚固。单片主桁设置 4 个锚固点，一只挂篮共设置 8 个锚固点。4.2。3 底篮及悬吊系统 ⑴ 底篮:菱形挂篮底篮由前横梁、后横梁、纵梁和底模组成。底篮纵梁为型钢。底模均采纳大块钢模. ⑵ 悬吊系统：由底篮前悬吊、后悬吊、模板悬吊组成。 菱形挂篮底篮前悬吊为 3 根 φ32 精轧螺纹钢，锚固于上前横梁；后悬吊 2 根 φ32 精轧螺纹钢，锚固于已浇段上，顶板底模前悬吊为2 根 φ32 精轧螺纹钢,锚固于上前横梁,后悬吊 2 根 φ32 精轧...
