落地式双排脚手架施工方案

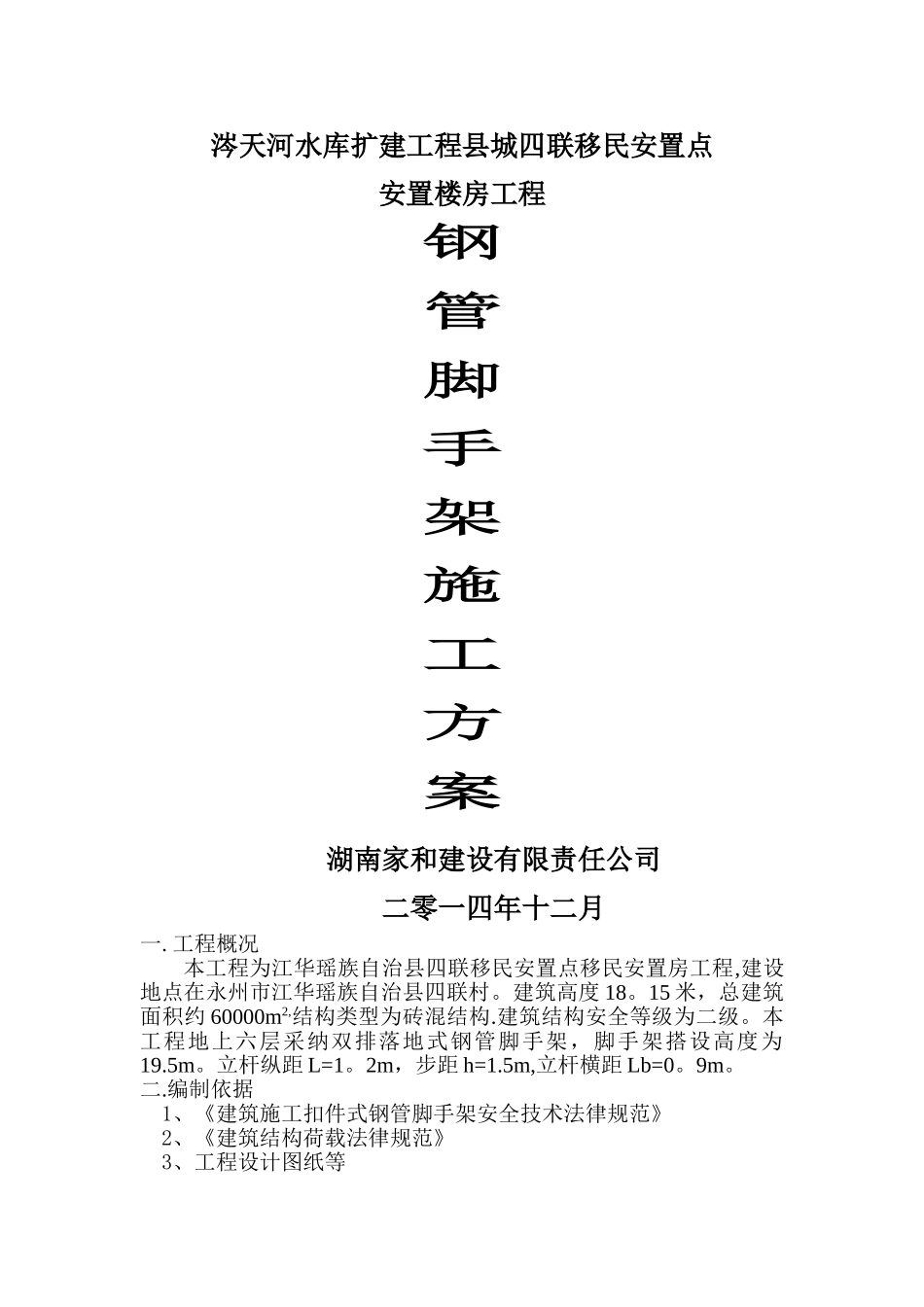

涔天河水库扩建工程县城四联移民安置点安置楼房工程钢管脚手架施工方案 湖南家和建设有限责任公司 二零一四年十二月一. 工程概况本工程为江华瑶族自治县四联移民安置点移民安置房工程,建设地点在永州市江华瑶族自治县四联村。建筑高度 18。15 米，总建筑面积约 60000m2,结构类型为砖混结构.建筑结构安全等级为二级。本工程地上六层采纳双排落地式钢管脚手架，脚手架搭设高度为19.5m。立杆纵距 L=1。2m，步距 h=1.5m,立杆横距 Lb=0。9m。二.编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》2、《建筑结构荷载法律规范》3、工程设计图纸等4、《建筑施工手册》三、脚手架布置本工程采纳落地式外双排脚手架，沿建筑四周封闭施工。四. 脚手架设计外落地式双排脚手架计算见计算部分。五. 脚手架施工技术措施一) 脚手架使用的材料要求本工程搭设的外脚手架做为外防护使用，在脚手架上堆放材料应严格控制数量,禁止超过脚手架的使用荷载.1. 脚手架钢管的尺寸采纳 φ48×2。8 钢管。钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬毛刺、压痕和深的划道. 钢管上严禁打孔。 钢管必须涂有防锈漆.2. 旧钢管锈蚀检查时，在锈蚀严重的钢管中抽取 3 根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时,坚决报废，不得使用。3. 扣件是采纳螺栓紧固的扣接连拉件,有直角扣件、旋转扣件、对接扣件及根据防滑要求设的非连接用的防滑扣件等几种。a. 扣件的质量要求:a) 扣件采纳可锻铸铁制成，新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证,其材质符合现行国家标准《钢管脚手架扣件》(GBl5831）的规定。b)旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换.c) 采纳的扣件，在螺栓拧紧扭力矩达 65N。m 时,不得发生破坏。d)新旧扣件均进行防锈处理。b. 扣件的安装要求:a) 扣件规格必须与钢管外径相同；b)螺栓拧紧扭力矩不少于 40N.m，且不大于 65N.m;c) 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不大于 150mm；d)对接扣件开口朝上或朝内；e) 各杆件端头伸出扣件盖板边缘的长度不小于 100mm。f) 脚手架使用的安全网等其它材料必须能够满足其使用和安全要求。二) 架体构造主要杆件有立杆（外立杆、内立杆、角杆、双管立杆、主立杆、副立杆）,水平杆（纵向水平杆、横向水平杆、扫地杆),连墙件（钢性连墙件...
