蜂巢芯楼板施工方案

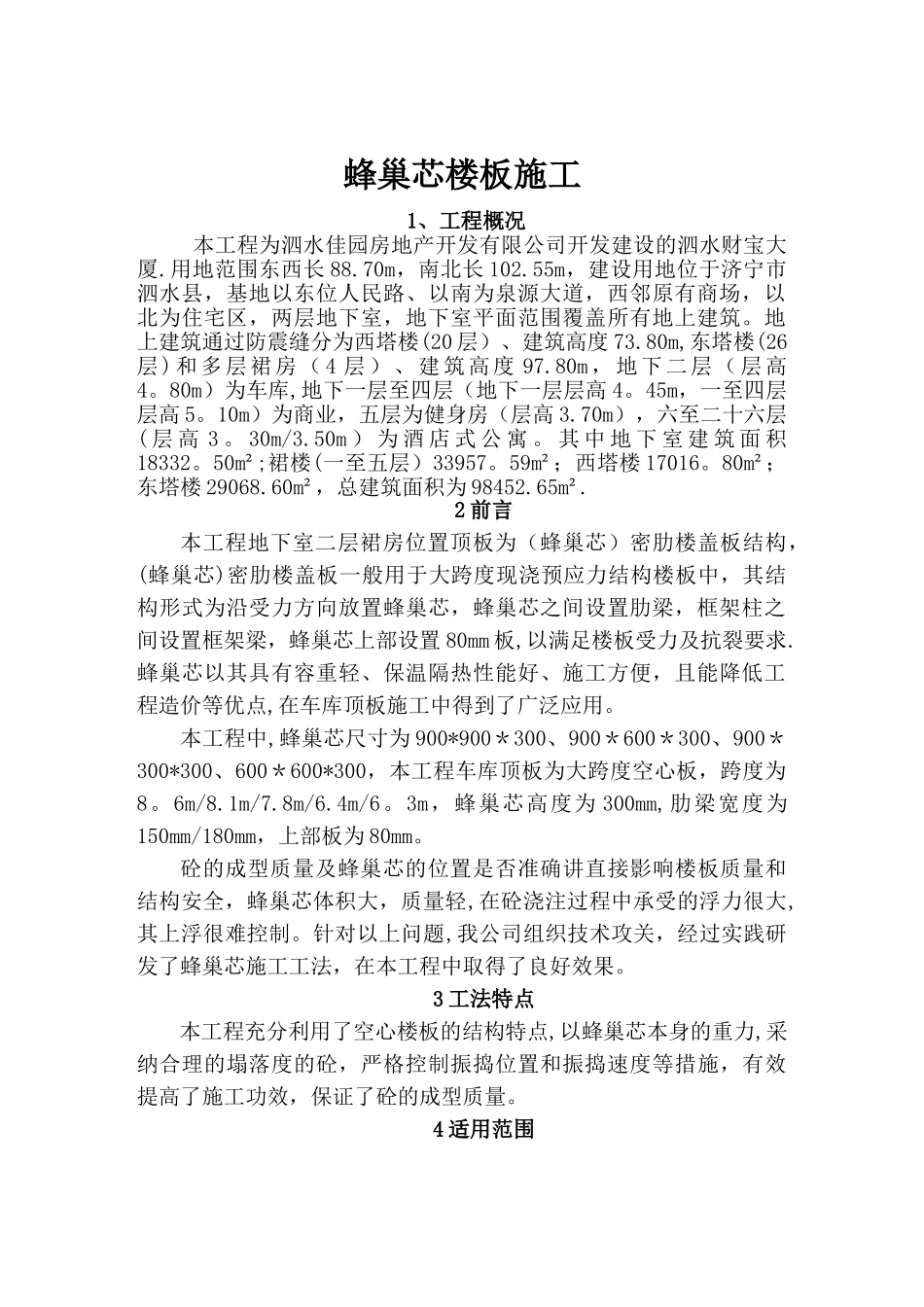

蜂巢芯楼板施工1、工程概况 本工程为泗水佳园房地产开发有限公司开发建设的泗水财宝大厦.用地范围东西长 88.70m，南北长 102.55m，建设用地位于济宁市泗水县，基地以东位人民路、以南为泉源大道，西邻原有商场，以北为住宅区，两层地下室，地下室平面范围覆盖所有地上建筑。地上建筑通过防震缝分为西塔楼(20 层）、建筑高度 73.80m,东塔楼(26层)和多层裙房（ 4 层）、建筑高度 97.80m，地下二层（层高4。80m）为车库,地下一层至四层（地下一层层高 4。45m，一至四层层高 5。10m）为商业，五层为健身房（层高 3.70m），六至二十六层( 层 高 3 。 30m/3.50m ） 为 酒 店 式 公 寓 。 其 中 地 下 室 建 筑 面 积18332。50m²;裙楼(一至五层）33957。59m²；西塔楼 17016。80m²；东塔楼 29068.60m²，总建筑面积为 98452.65m².2 前言本工程地下室二层裙房位置顶板为（蜂巢芯）密肋楼盖板结构，(蜂巢芯)密肋楼盖板一般用于大跨度现浇预应力结构楼板中，其结构形式为沿受力方向放置蜂巢芯，蜂巢芯之间设置肋梁，框架柱之间设置框架梁，蜂巢芯上部设置 80mm 板,以满足楼板受力及抗裂要求.蜂巢芯以其具有容重轻、保温隔热性能好、施工方便，且能降低工程造价等优点,在车库顶板施工中得到了广泛应用。本工程中,蜂巢芯尺寸为 900*900＊300、900＊600＊300、900＊300*300、600＊600*300，本工程车库顶板为大跨度空心板，跨度为8。6m/8.1m/7.8m/6.4m/6。3m，蜂巢芯高度为 300mm,肋梁宽度为150mm/180mm，上部板为 80mm。砼的成型质量及蜂巢芯的位置是否准确讲直接影响楼板质量和结构安全，蜂巢芯体积大，质量轻,在砼浇注过程中承受的浮力很大,其上浮很难控制。针对以上问题,我公司组织技术攻关，经过实践研发了蜂巢芯施工工法，在本工程中取得了良好效果。3 工法特点本工程充分利用了空心楼板的结构特点,以蜂巢芯本身的重力,采纳合理的塌落度的砼，严格控制振捣位置和振捣速度等措施，有效提高了施工功效，保证了砼的成型质量。4 适用范围本工法适用于厚度 300mm 以上的大跨度现浇预应力空心楼板施工。5 工艺原理利用蜂巢芯自身的重力，在蜂巢芯下底周边黏贴泡沫胶条,防止砼振捣时水泥浆流入蜂巢芯跟模板之间，以此来防止蜂巢芯上浮。 砼振捣时,用两个振动棒在同一个蜂巢芯两侧同时振捣使其两侧受力均匀,不发生倾斜，以此来控制蜂巢芯上浮6 施工工艺流程及操作要点6.1 施工工艺流程平铺模板→模板清理→弹...
