蜂巢芯现浇空心楼盖施工方案

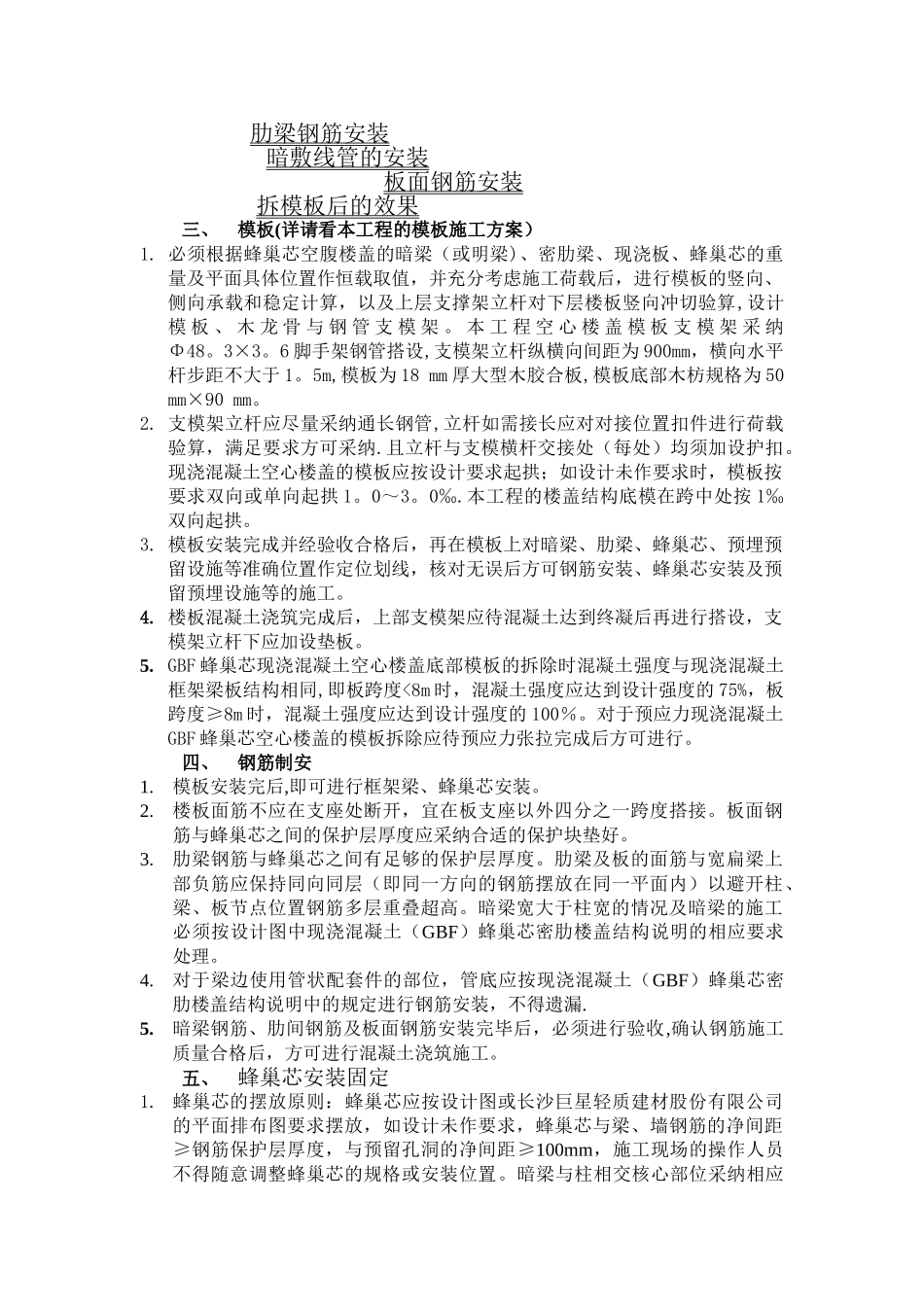

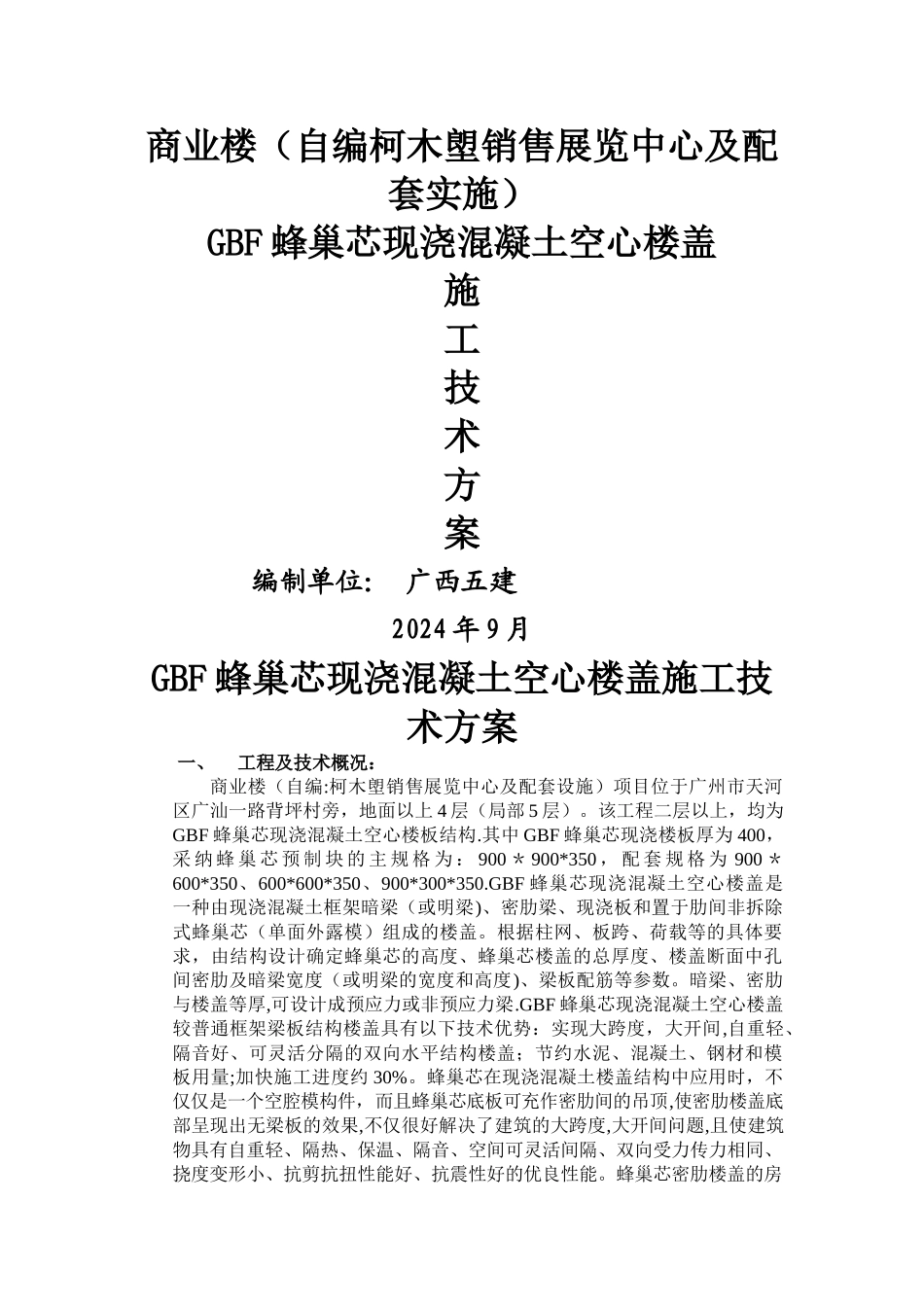

商业楼（自编柯木塱销售展览中心及配套实施）GBF 蜂巢芯现浇混凝土空心楼盖施工技术方案编制单位： 广西五建2024 年 9 月GBF 蜂巢芯现浇混凝土空心楼盖施工技术方案一、工程及技术概况：商业楼（自编:柯木塱销售展览中心及配套设施）项目位于广州市天河区广汕一路背坪村旁，地面以上 4 层（局部 5 层）。该工程二层以上，均为GBF 蜂巢芯现浇混凝土空心楼板结构.其中 GBF 蜂巢芯现浇楼板厚为 400，采 纳 蜂 巢 芯 预 制 块 的 主 规 格 为 ： 900 ＊ 900*350 ， 配 套 规 格 为 900 ＊600*350、600*600*350、900*300*350.GBF 蜂巢芯现浇混凝土空心楼盖是一种由现浇混凝土框架暗梁（或明梁)、密肋梁、现浇板和置于肋间非拆除式蜂巢芯（单面外露模）组成的楼盖。根据柱网、板跨、荷载等的具体要求，由结构设计确定蜂巢芯的高度、蜂巢芯楼盖的总厚度、楼盖断面中孔间密肋及暗梁宽度（或明梁的宽度和高度)、梁板配筋等参数。暗梁、密肋与楼盖等厚,可设计成预应力或非预应力梁.GBF 蜂巢芯现浇混凝土空心楼盖较普通框架梁板结构楼盖具有以下技术优势：实现大跨度，大开间,自重轻、隔音好、可灵活分隔的双向水平结构楼盖；节约水泥、混凝土、钢材和模板用量;加快施工进度约 30%。蜂巢芯在现浇混凝土楼盖结构中应用时，不仅仅是一个空腔模构件，而且蜂巢芯底板可充作密肋间的吊顶,使密肋楼盖底部呈现出无梁板的效果,不仅很好解决了建筑的大跨度,大开间问题,且使建筑物具有自重轻、隔热、保温、隔音、空间可灵活间隔、双向受力传力相同、挠度变形小、抗剪抗扭性能好、抗震性好的优良性能。蜂巢芯密肋楼盖的房间无需吊顶,管线布设方便，模板施工简单方便,从而加快施工进度 30％，降低主体结构工程综合造价 3～8%,减少钢筋、水泥、模板高能耗材料 5～15％,具有明显的经济效益和社会效益.蜂巢芯作为新型混凝土密肋楼盖结构非拆除式单面外露模材料，主要用于各类建筑物、构筑物、桥梁、港口码头等结构工程。二、施工工艺流程:现浇混凝土 GBF 蜂巢芯空心楼盖施工应按下图所示的施工工艺程序进行：注： 图中实线工序为现浇混凝土蜂巢芯楼盖结构必须工序;虚线工序为预应力混凝土结构特需工序.预留预埋设施的施工应适时与钢筋安装和蜂巢芯安装等工序穿插进行。楼板平模竖向支撑 支楼板平模 , 暗梁钢筋安装 蜂巢芯安装对拟施工楼盖测量放线楼盖支模架及模板安装暗梁钢筋安装钢筋下料成型下蜂巢芯计划，并委托专业...
