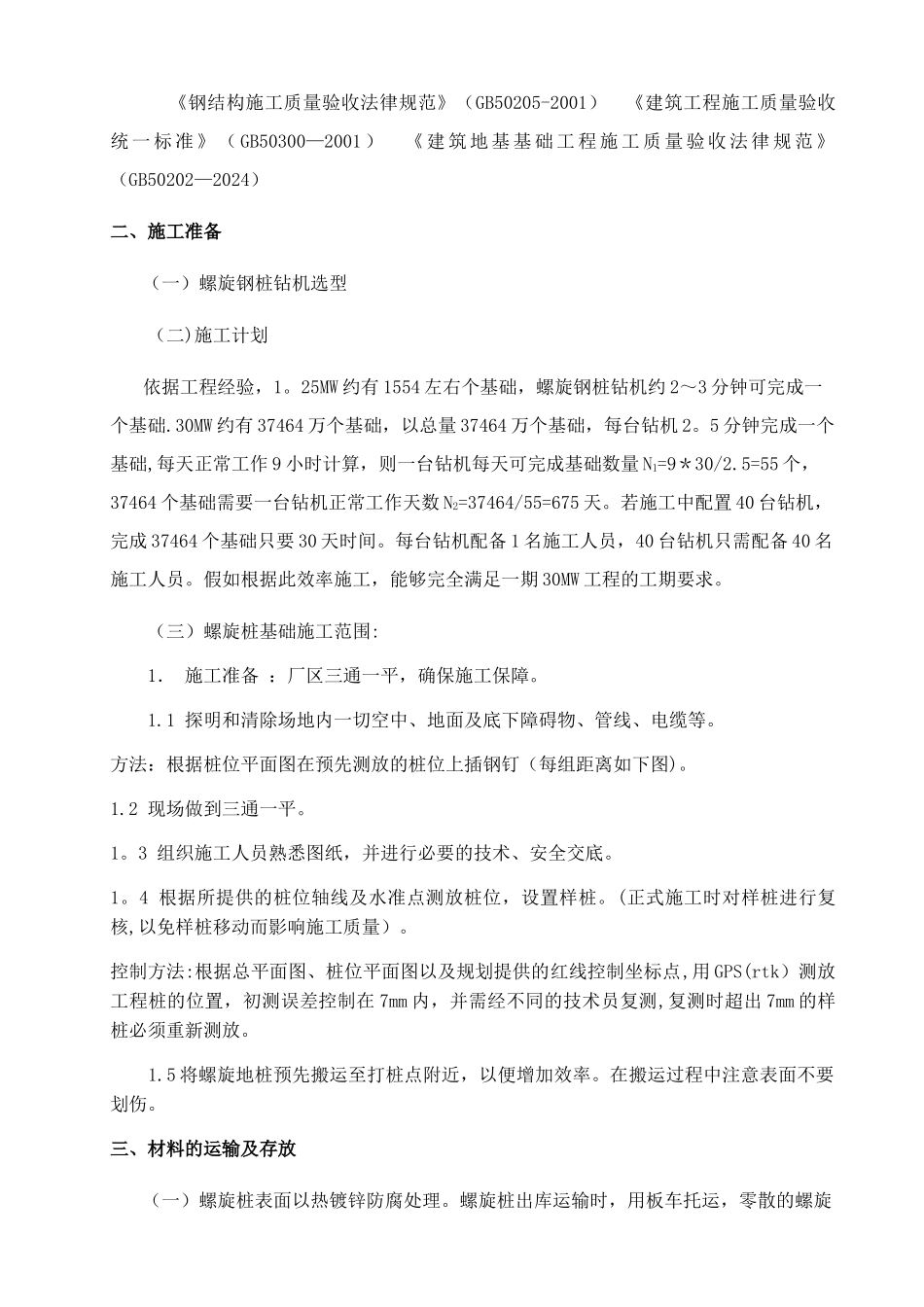

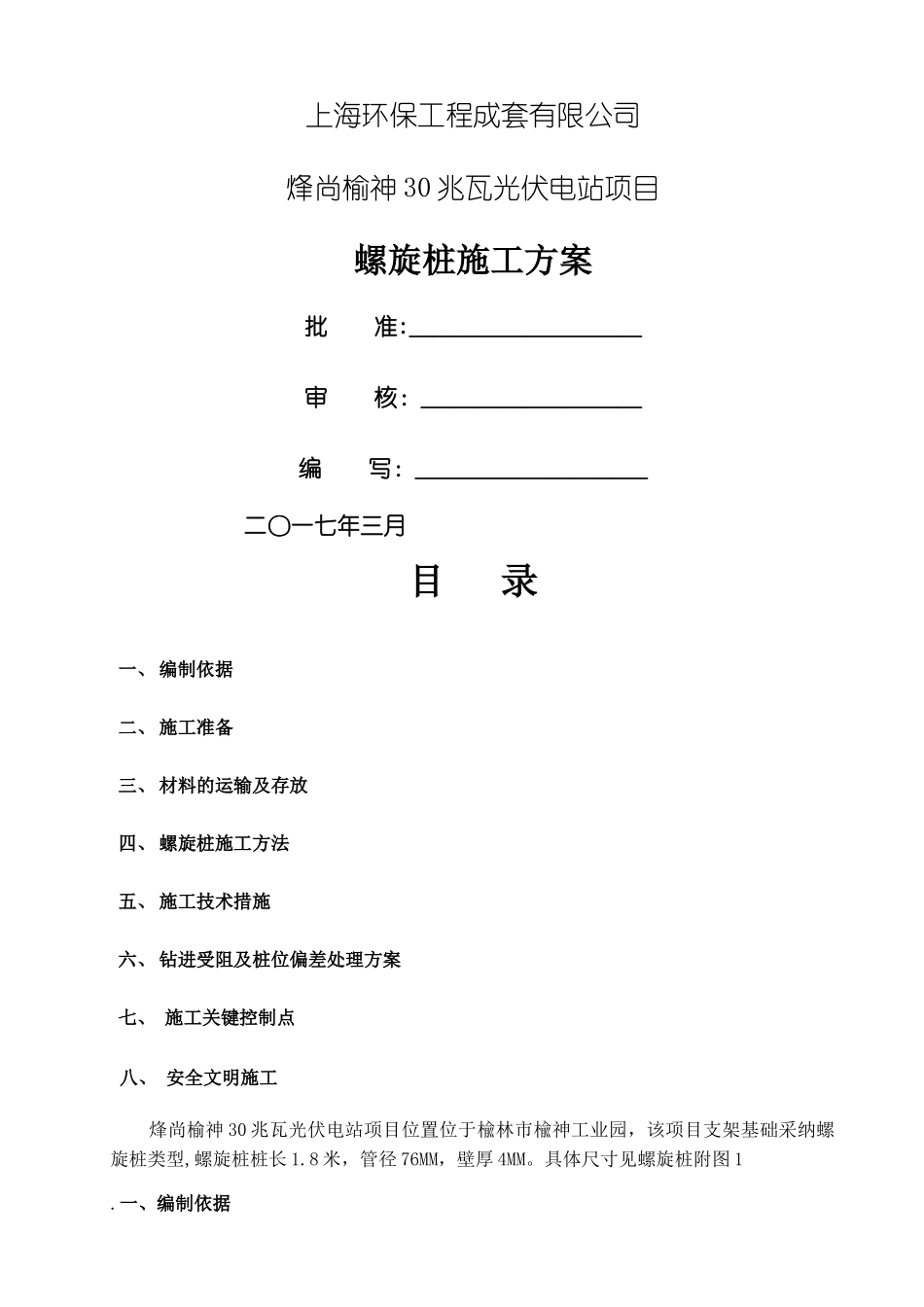

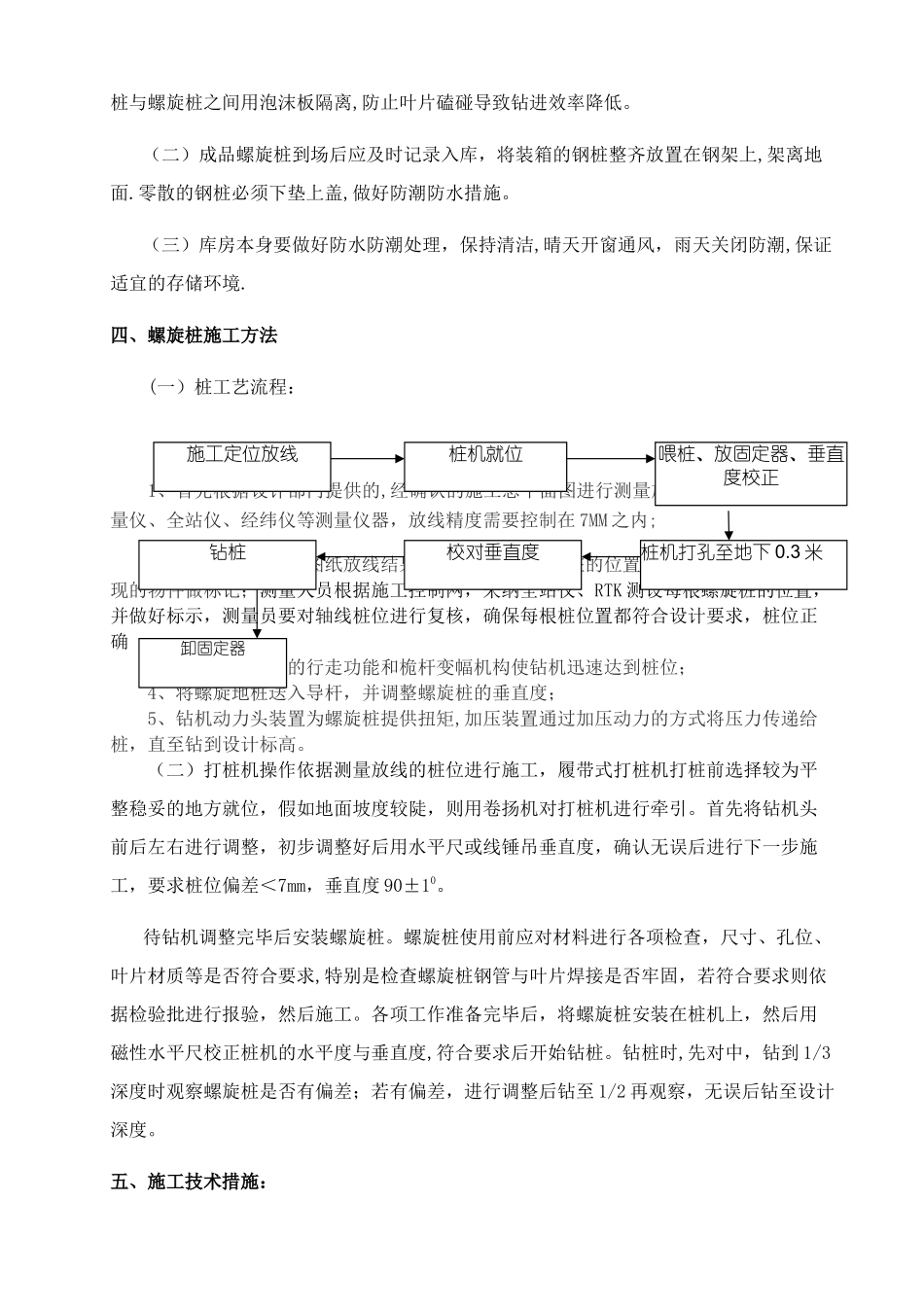

上海环保工程成套有限公司烽尚榆神 30 兆瓦光伏电站项目 螺旋桩施工方案批 准:____________________审 核:___________________编 写:____________________ 二〇一七年三月 目 录一、 编制依据二、 施工准备三、 材料的运输及存放四、 螺旋桩施工方法五、 施工技术措施六、 钻进受阻及桩位偏差处理方案七、 施工关键控制点 八、 安全文明施工 烽尚榆神 30 兆瓦光伏电站项目位置位于楡林市楡神工业园,该项目支架基础采纳螺旋桩类型,螺旋桩桩长 1.8 米,管径 76MM,壁厚 4MM。具体尺寸见螺旋桩附图 1.一、编制依据 《钢结构施工质量验收法律规范》(GB50205-2001) 《建筑工程施工质量验收统 一 标 准 》 ( GB50300—2001 ) 《 建 筑 地 基 基 础 工 程 施 工 质 量 验 收 法 律 规 范 》(GB50202—2024)二、施工准备(一)螺旋钢桩钻机选型 (二)施工计划依据工程经验,1。25MW 约有 1554 左右个基础,螺旋钢桩钻机约 2~3 分钟可完成一个基础.30MW 约有 37464 万个基础,以总量 37464 万个基础,每台钻机 2。5 分钟完成一个基础,每天正常工作 9 小时计算,则一台钻机每天可完成基础数量 N1=9*30/2.5=55 个,37464 个基础需要一台钻机正常工作天数 N2=37464/55=675 天。若施工中配置 40 台钻机,完成 37464 个基础只要 30 天时间。每台钻机配备 1 名施工人员,40 台钻机只需配备 40 名施工人员。假如根据此效率施工,能够完全满足一期 30MW 工程的工期要求。 (三)螺旋桩基础施工范围: 1. 施工准备 :厂区三通一平,确保施工保障。 1.1 探明和清除场地内一切空中、地面及底下障碍物、管线、电缆等。方法:根据桩位平面图在预先测放的桩位上插钢钉(每组距离如下图)。1.2 现场做到三通一平。1。3 组织施工人员熟悉图纸,并进行必要的技术、安全交底。1。4 根据所提供的桩位轴线及水准点测放桩位,设置样桩。(正式施工时对样桩进行复核,以免样桩移动而影响施工质量)。控制方法:根据总平面图、桩位平面图以及规划提供的红线控制坐标点,用 GPS(rtk)测放工程桩的位置,初测误差控制在 7mm 内,并需经不同的技术员复测,复测时超出 7mm 的样桩必须重新测放。 1.5 将螺旋地桩预先搬运至打桩点附近,以便增加效率。在搬运过程中注意表面不要划伤。三、材料的运输及存放(一)螺旋桩表面以热镀锌防腐处理。螺旋桩出库运输时,用板车托运...
