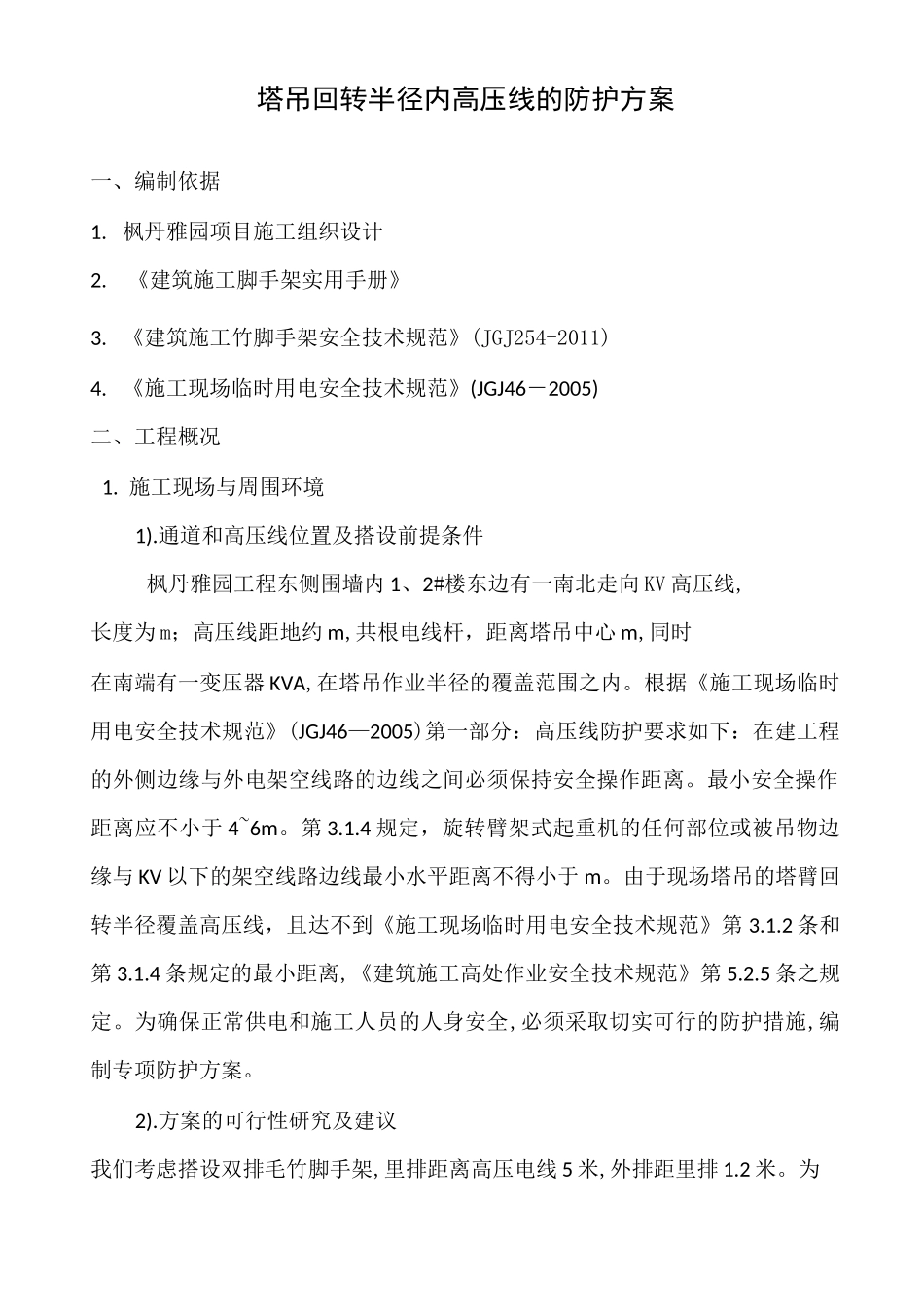

塔吊回转半径内高压线的防护方案

塔吊回转半径内高压线的防护方案一、编制依据1. 枫丹雅园项目施工组织设计2.《建筑施工脚手架实用手册》3. 《建筑施工竹脚手架安全技术规范》(JGJ254-2011)4. 《施工现场临时用电安全技术规范》(JGJ46－2005)二、工程概况1. 施工现场与周围环境1).通道和高压线位置及搭设前提条件枫丹雅园工程东侧围墙内 1、2#楼东边有一南北走向 KV 高压线,长度为 m；高压线距地约 m,共根电线杆，距离塔吊中心 m,同时在南端有一变压器 KVA,在塔吊作业半径的覆盖范围之内。根据《施工现场临时用电安全技术规范》(JGJ46—2005)第一部分：高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于 4~6m。第 3.1.4 规定，旋转臂架式起重机的任何部位或被吊物边缘与 KV 以下的架空线路边线最小水平距离不得小于 m。由于现场塔吊的塔臂回转半径覆盖高压线，且达不到《施工现场临时用电安全技术规范》第 3.1.2 条和第 3.1.4 条规定的最小距离,《建筑施工高处作业安全技术规范》第 5.2.5 条之规定。为确保正常供电和施工人员的人身安全,必须采取切实可行的防护措施,编制专项防护方案。2).方案的可行性研究及建议我们考虑搭设双排毛竹脚手架,里排距离高压电线 5 米,外排距里排 1.2 米。为了保证施工安全，建议主体结构施工阶段，楼西南侧边坡空地不得作为散料和半成品周转区，这样可以人为减少安全隐患。由于建筑物高度 92m，外脚手架距高压线围挡约 m。所以安全防护用架要等到工程竣工才能拆除。三、施工安排1、工期安排为确保行人和塔吊吊卸时高压线的安全，高压线防护架子应及时搭设。〈1〉搭设日期：2017 年月日至 2017 年月日〈2〉防护日期：2017 年月日至工程完成 3.1.3 拆除时间：工程完成后拆除。2、施工组织及任务划分：由项目经理主管，项目部安全员组织架子班组搭设防护架子。在架设防护设施时，电工、安全员、架子组长及监理总工程师必须在现场旁站监督施工并做好记录。3、高压线防护脚手架形式选择根据防护架子搭设的目的及安全生产的施工要求，靠近高压线一侧的防护须采用绝缘材料并保证一定的安全距离。所以里排脚手架顶端高过高压线1.5m。架体安全网距高压线应不小于 4~6m。四、施工准备1、材料准备① 毛竹杆选用小头直径不小于 60mm,大头直径为 120mm。腐朽、折裂、枯节的一律禁止使用。②材料计划表：搭设高压线防护架主要材料，见下列材料计划:名称、规...
