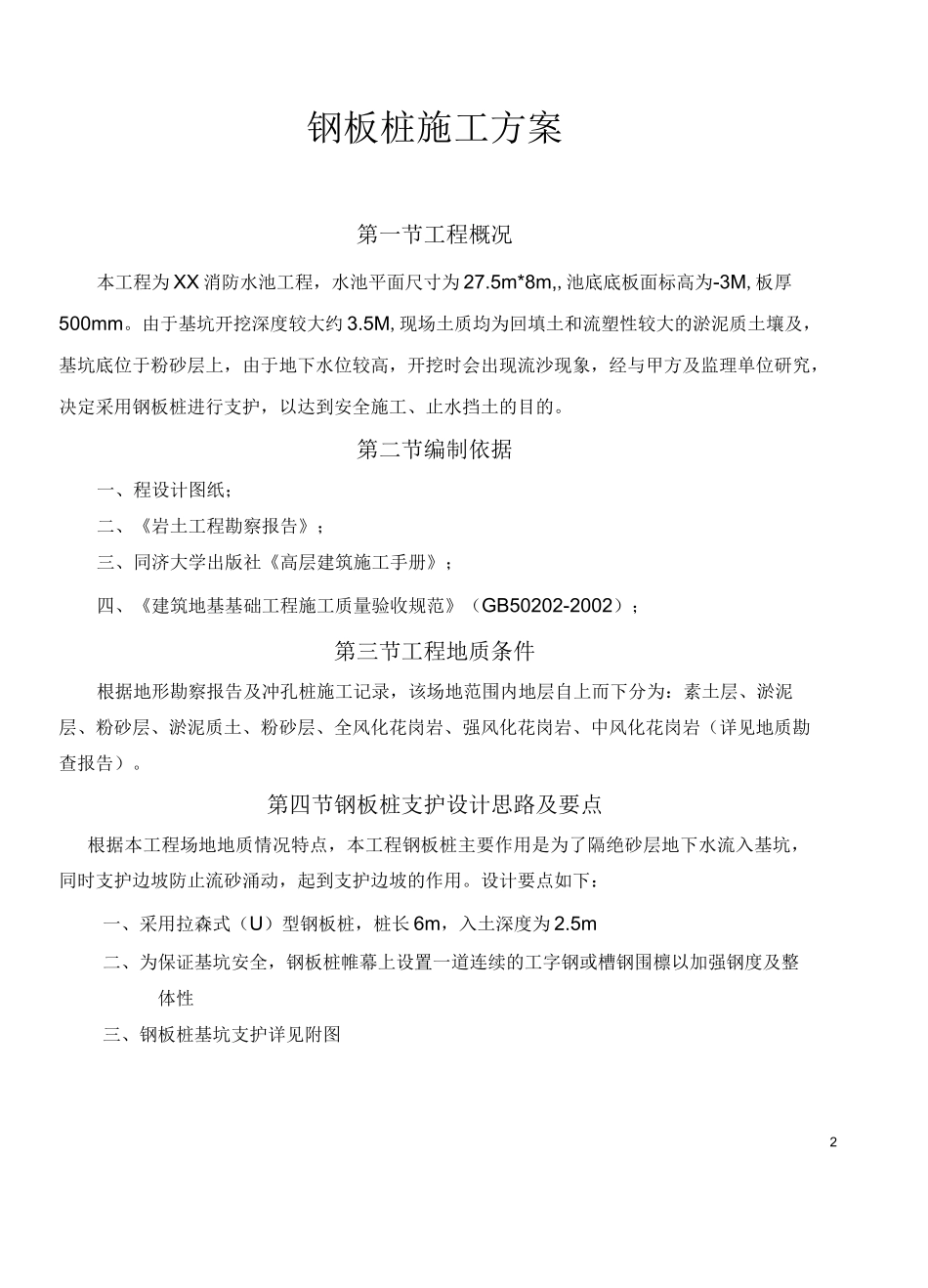

2钢板桩施工方案2第一节工程概况……………………………………………………………1 第二节编制依据……………………………………………………………1 第三节工程地质条件………………………………………………………1 第四节钢板桩支护设计思路及要点………………………………………1 第五节施工组织计划………………………………………………………3 第六节质量保证措施………………………………………………………9 第七节安全施工措施………………………………………………………9 第八节文明施工措施………………………………………………………10 第九节计算书………………………………………………………………112钢板桩施工方案第一节工程概况本工程为 XX 消防水池工程，水池平面尺寸为 27.5m*8m,,池底底板面标高为-3M,板厚500mm。由于基坑开挖深度较大约 3.5M,现场土质均为回填土和流塑性较大的淤泥质土壤及，基坑底位于粉砂层上，由于地下水位较高，开挖时会出现流沙现象，经与甲方及监理单位研究，决定采用钢板桩进行支护，以达到安全施工、止水挡土的目的。第二节编制依据一、程设计图纸；二、《岩土工程勘察报告》；三、同济大学出版社《高层建筑施工手册》；四、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；第三节工程地质条件根据地形勘察报告及冲孔桩施工记录，该场地范围内地层自上而下分为：素土层、淤泥层、粉砂层、淤泥质土、粉砂层、全风化花岗岩、强风化花岗岩、中风化花岗岩（详见地质勘查报告）。第四节钢板桩支护设计思路及要点根据本工程场地地质情况特点，本工程钢板桩主要作用是为了隔绝砂层地下水流入基坑，同时支护边坡防止流砂涌动，起到支护边坡的作用。设计要点如下：一、采用拉森式（U）型钢板桩，桩长 6m，入土深度为 2.5m二、为保证基坑安全，钢板桩帷幕上设置一道连续的工字钢或槽钢围檩以加强钢度及整体性三、钢板桩基坑支护详见附图2材料选择。（拉森钢板桩）尺寸（mm）截面积A 单根（cm2）重量（kg/m）惯性矩 Ir截面抵抗矩宽度b咼度h腹板厚 t1翼缘厚t2单根每米宽单根（cm4）母米宽（cm4/m）单根(cm3)每米宽(cm3/m)40018/015.510.599.14193.334.02531.9633432043第五节施工组织计划、，项目管理架构：二、施工机械及设备计划机械参数机械名称型号数量功率使用部位液压振动锤MIL-20001 台安装于挖掘机上打钢板桩履带式单斗挖掘机W-10011 台1M3吊液压振动锤2汽车式起重机1 台...
