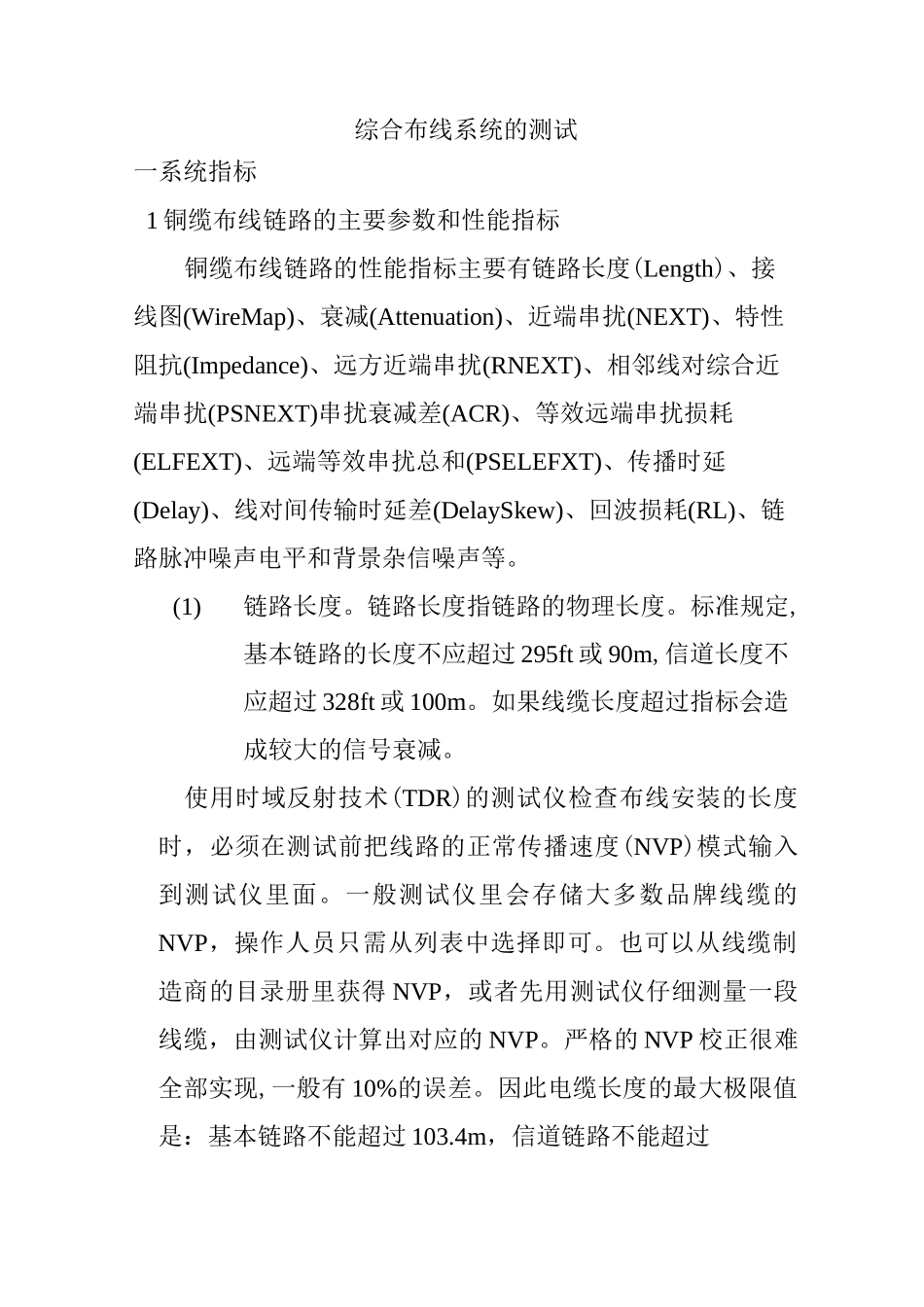

综合布线系统的测试

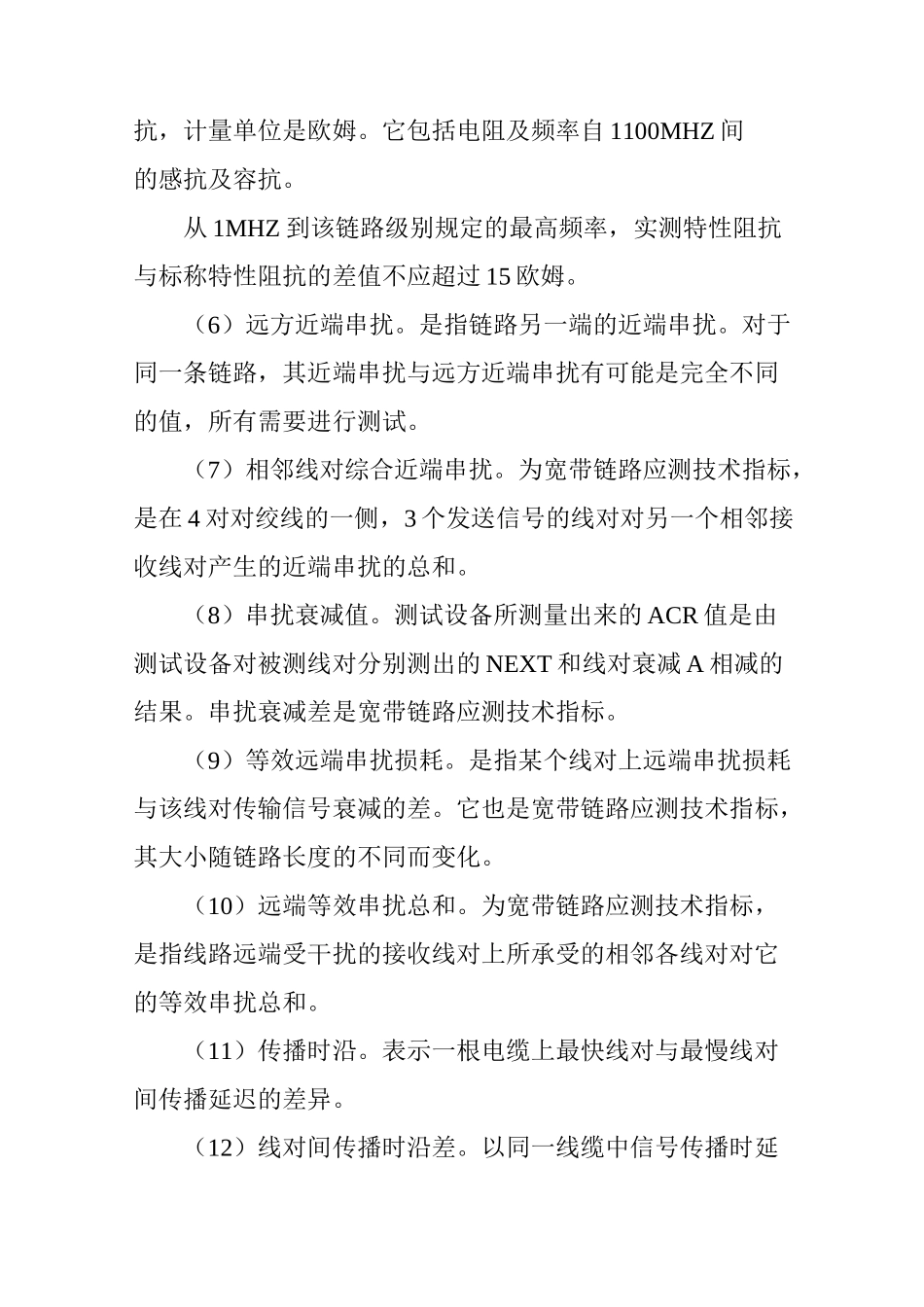

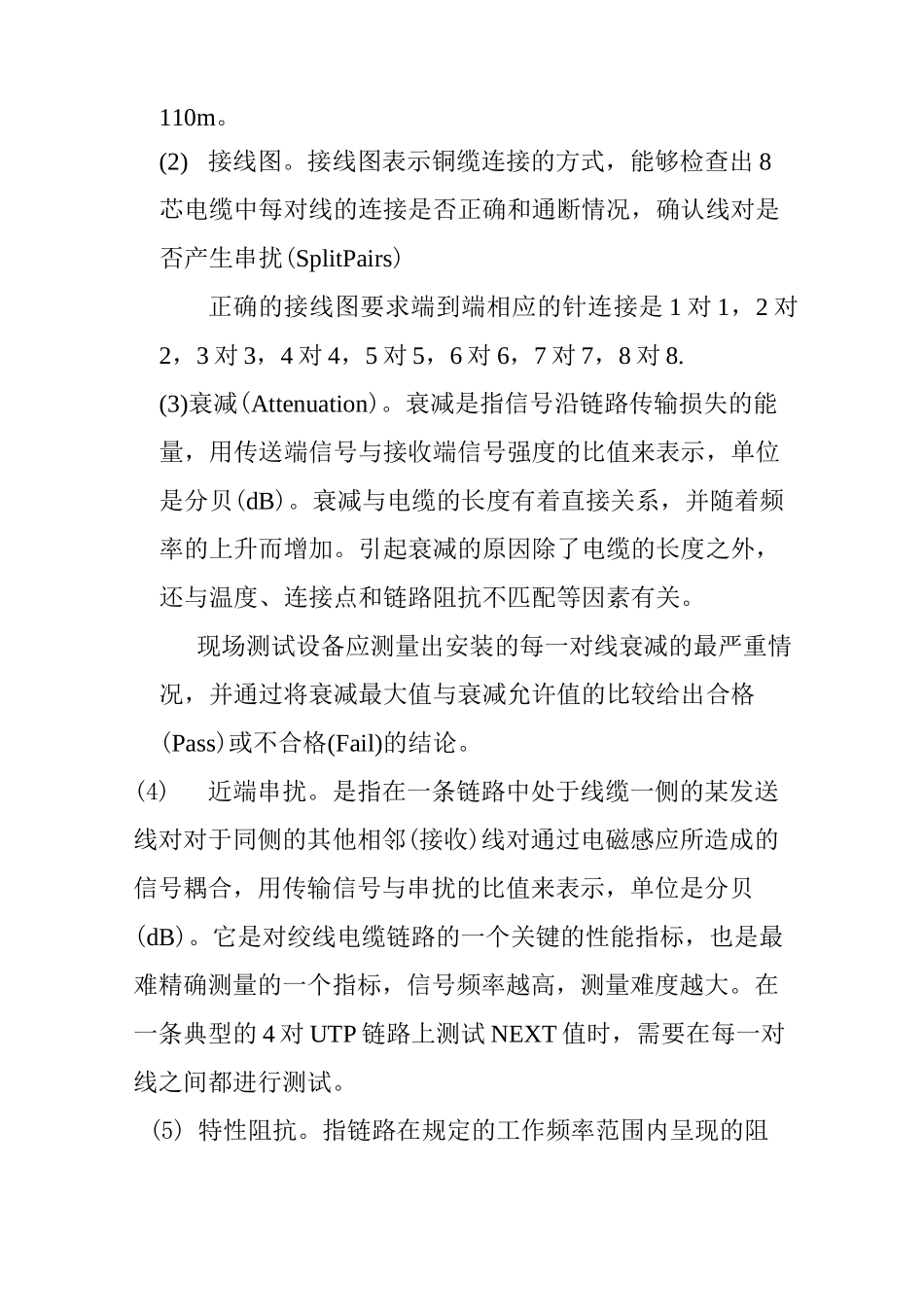

综合布线系统的测试一系统指标1 铜缆布线链路的主要参数和性能指标铜缆布线链路的性能指标主要有链路长度(Length)、接线图(WireMap)、衰减(Attenuation)、近端串扰(NEXT)、特性阻抗(Impedance)、远方近端串扰(RNEXT)、相邻线对综合近端串扰(PSNEXT)串扰衰减差(ACR)、等效远端串扰损耗(ELFEXT)、远端等效串扰总和(PSELEFXT)、传播时延(Delay)、线对间传输时延差(DelaySkew)、回波损耗(RL)、链路脉冲噪声电平和背景杂信噪声等。(1)链路长度。链路长度指链路的物理长度。标准规定,基本链路的长度不应超过 295ft 或 90m,信道长度不应超过 328ft 或 100m。如果线缆长度超过指标会造成较大的信号衰减。使用时域反射技术(TDR)的测试仪检查布线安装的长度时，必须在测试前把线路的正常传播速度(NVP)模式输入到测试仪里面。一般测试仪里会存储大多数品牌线缆的NVP，操作人员只需从列表中选择即可。也可以从线缆制造商的目录册里获得 NVP，或者先用测试仪仔细测量一段线缆，由测试仪计算出对应的 NVP。严格的 NVP 校正很难全部实现,一般有 10%的误差。因此电缆长度的最大极限值是：基本链路不能超过 103.4m，信道链路不能超过110m。(2) 接线图。接线图表示铜缆连接的方式，能够检查出 8芯电缆中每对线的连接是否正确和通断情况，确认线对是否产生串扰(SplitPairs)正确的接线图要求端到端相应的针连接是 1 对 1，2 对2，3 对 3，4 对 4，5 对 5，6 对 6，7 对 7，8 对 8.(3)衰减(Attenuation)。衰减是指信号沿链路传输损失的能量，用传送端信号与接收端信号强度的比值来表示，单位是分贝(dB)。衰减与电缆的长度有着直接关系，并随着频率的上升而增加。引起衰减的原因除了电缆的长度之外，还与温度、连接点和链路阻抗不匹配等因素有关。现场测试设备应测量出安装的每一对线衰减的最严重情况，并通过将衰减最大值与衰减允许值的比较给出合格(Pass)或不合格(Fail)的结论。(4)近端串扰。是指在一条链路中处于线缆一侧的某发送线对对于同侧的其他相邻(接收)线对通过电磁感应所造成的信号耦合，用传输信号与串扰的比值来表示，单位是分贝(dB)。它是对绞线电缆链路的一个关键的性能指标，也是最难精确测量的一个指标，信号频率越高，测量难度越大。在一条典型的 4 对 UTP 链路上测试 NEXT 值时，需要在每一对线之间都进行测试。(5) 特性阻抗。指链路在规定的工作频率范围内呈现的阻抗，计量单位是欧姆。它包括电阻及频率自 11...
