行车技术协议

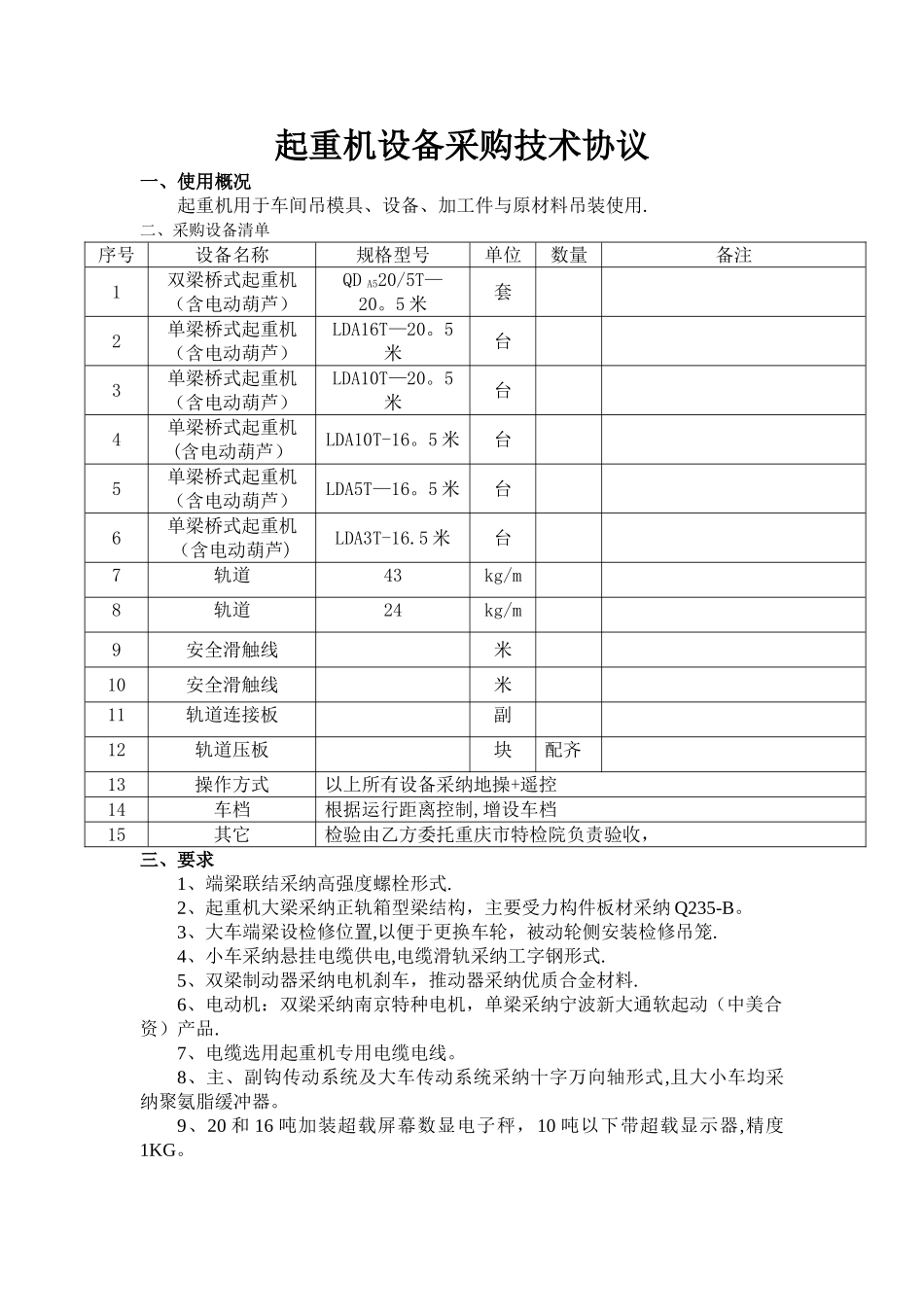

行车技术协议_第1页
1/15

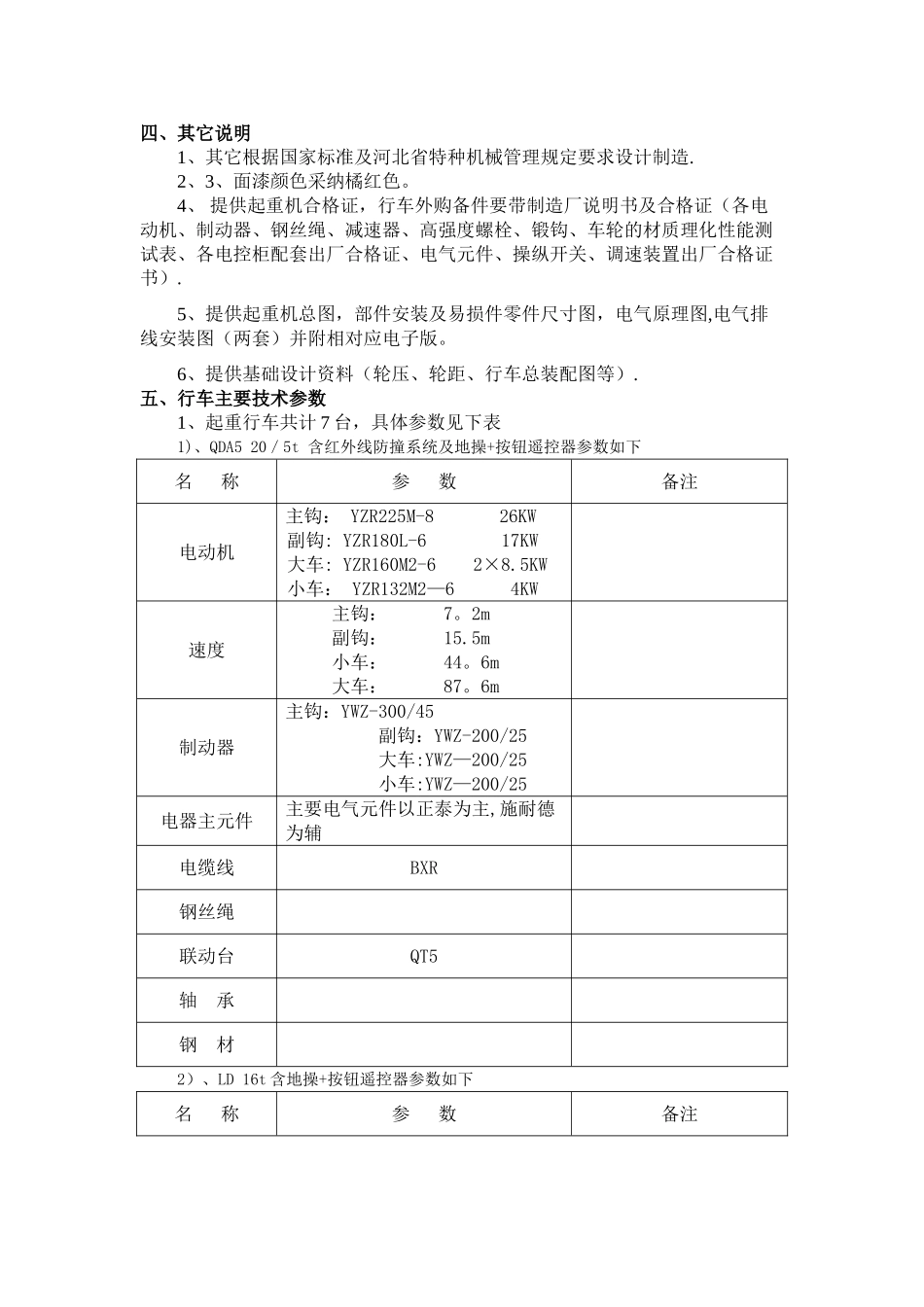

行车技术协议_第2页
2/15

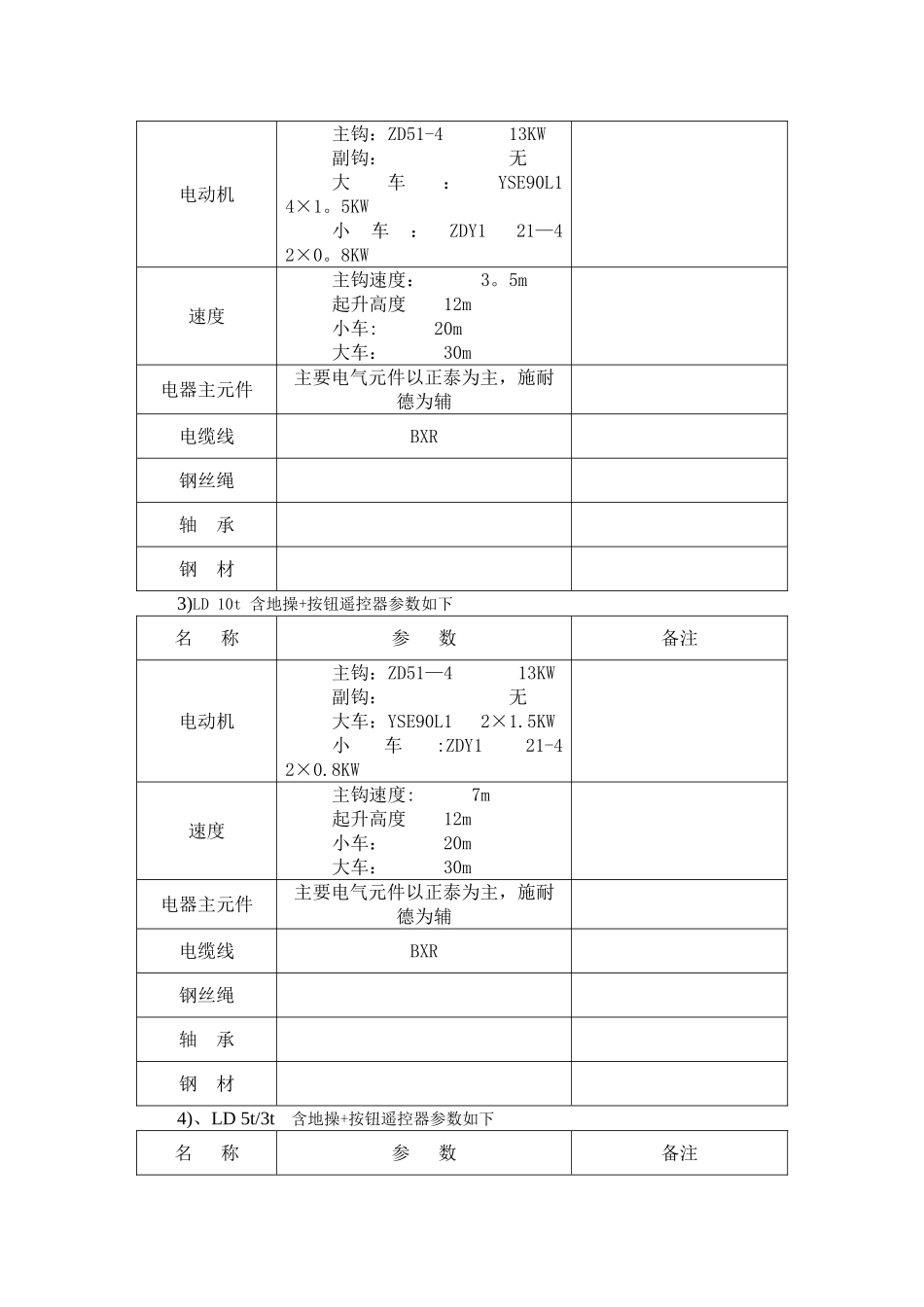

行车技术协议_第3页
3/15
起重机设备采购技术协议一、使用概况起重机用于车间吊模具、设备、加工件与原材料吊装使用.二、采购设备清单序号设备名称规格型号单位数量备注1双梁桥式起重机(含电动葫芦)QD A520/5T—20。5 米套2单梁桥式起重机(含电动葫芦)LDA16T—20。5米台3单梁桥式起重机(含电动葫芦)LDA10T—20。5米台4单梁桥式起重机(含电动葫芦)LDA10T-16。5 米台5单梁桥式起重机(含电动葫芦)LDA5T—16。5 米台6单梁桥式起重机(含电动葫芦)LDA3T-16.5 米台7轨道43kg/m8轨道24kg/m9安全滑触线米10安全滑触线米11轨道连接板副12轨道压板块配齐13操作方式以上所有设备采纳地操+遥控14车档根据运行距离控制,增设车档15其它检验由乙方委托重庆市特检院负责验收, 三、要求1、端梁联结采纳高强度螺栓形式.2、起重机大梁采纳正轨箱型梁结构,主要受力构件板材采纳 Q235-B。 3、大车端梁设检修位置,以便于更换车轮,被动轮侧安装检修吊笼.4、小车采纳悬挂电缆供电,电缆滑轨采纳工字钢形式.5、双梁制动器采纳电机刹车,推动器采纳优质合金材料.6、电动机:双梁采纳南京特种电机,单梁采纳宁波新大通软起动(中美合资)产品.7、电缆选用起重机专用电缆电线。8、主、副钩传动系统及大车传动系统采纳十字万向轴形式,且大小车均采纳聚氨脂缓冲器。9、20 和 16 吨加装超载屏幕数显电子秤,10 吨以下带超载显示器,精度1KG。四、其它说明1、其它根据国家标准及河北省特种机械管理规定要求设计制造.2、3、面漆颜色采纳橘红色。4、 提供起重机合格证,行车外购备件要带制造厂说明书及合格证(各电动机、制动器、钢丝绳、减速器、高强度螺栓、锻钩、车轮的材质理化性能测试表、各电控柜配套出厂合格证、电气元件、操纵开关、调速装置出厂合格证书).5、提供起重机总图,部件安装及易损件零件尺寸图,电气原理图,电气排线安装图(两套)并附相对应电子版。6、提供基础设计资料(轮压、轮距、行车总装配图等).五、行车主要技术参数1、起重行车共计 7 台,具体参数见下表1)、QDA5 20/5t 含红外线防撞系统及地操+按钮遥控器参数如下名 称参 数备注电动机主钩: YZR225M-8 26KW 副钩: YZR180L-6 17KW大车: YZR160M2-6 2×8.5KW 小车: YZR132M2—6 4KW 速度主钩: 7。2m 副钩: 15.5m 小车: 44。6m大车: 87。6m制动器主钩:YWZ-300/45 副钩:YWZ-200/25大车:YWZ—200/25小车:YWZ—200/25电器主元件主要电气元件以正泰为主,施耐德为辅电缆线BXR...
