衡重式挡土墙专项施工方案

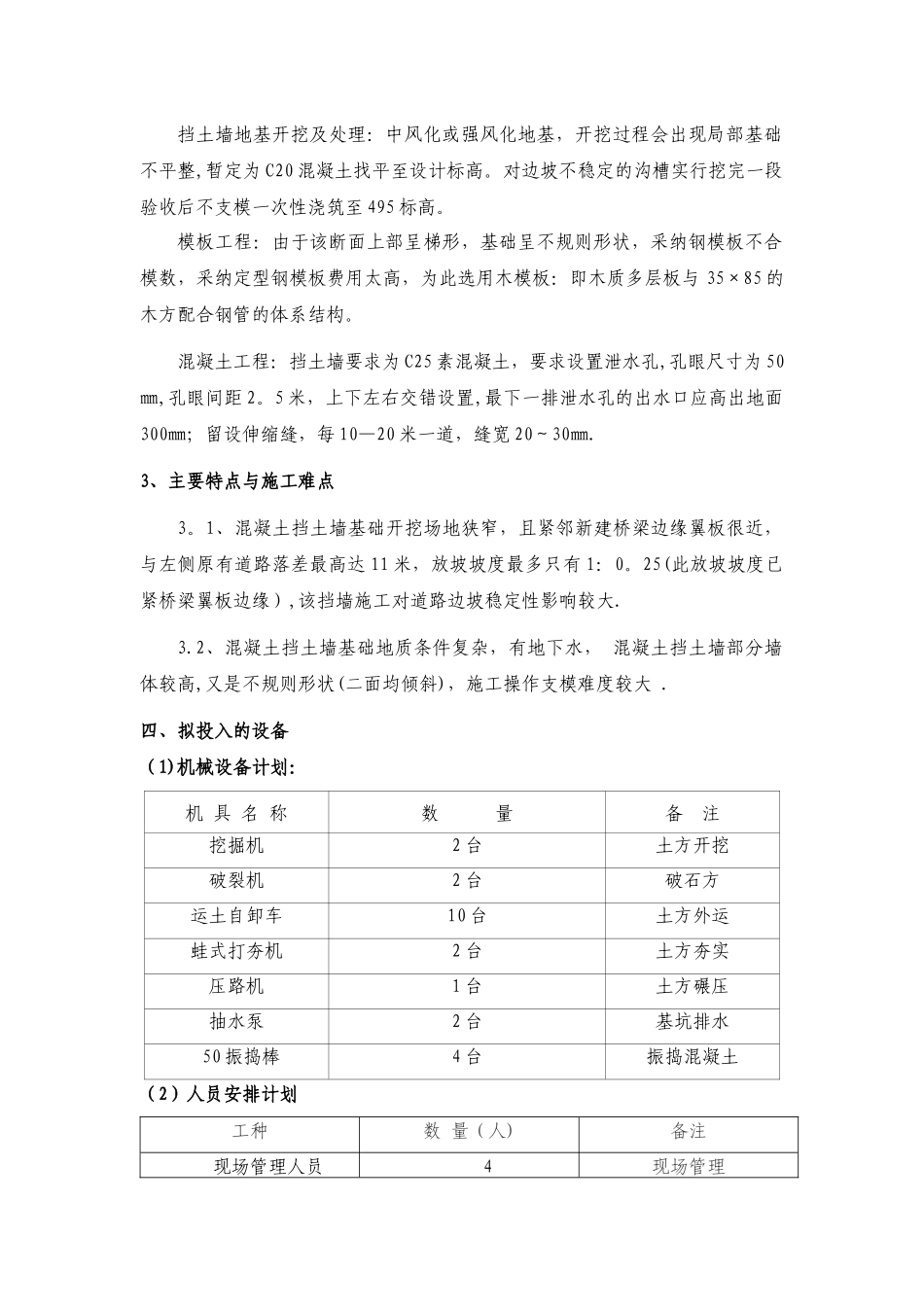

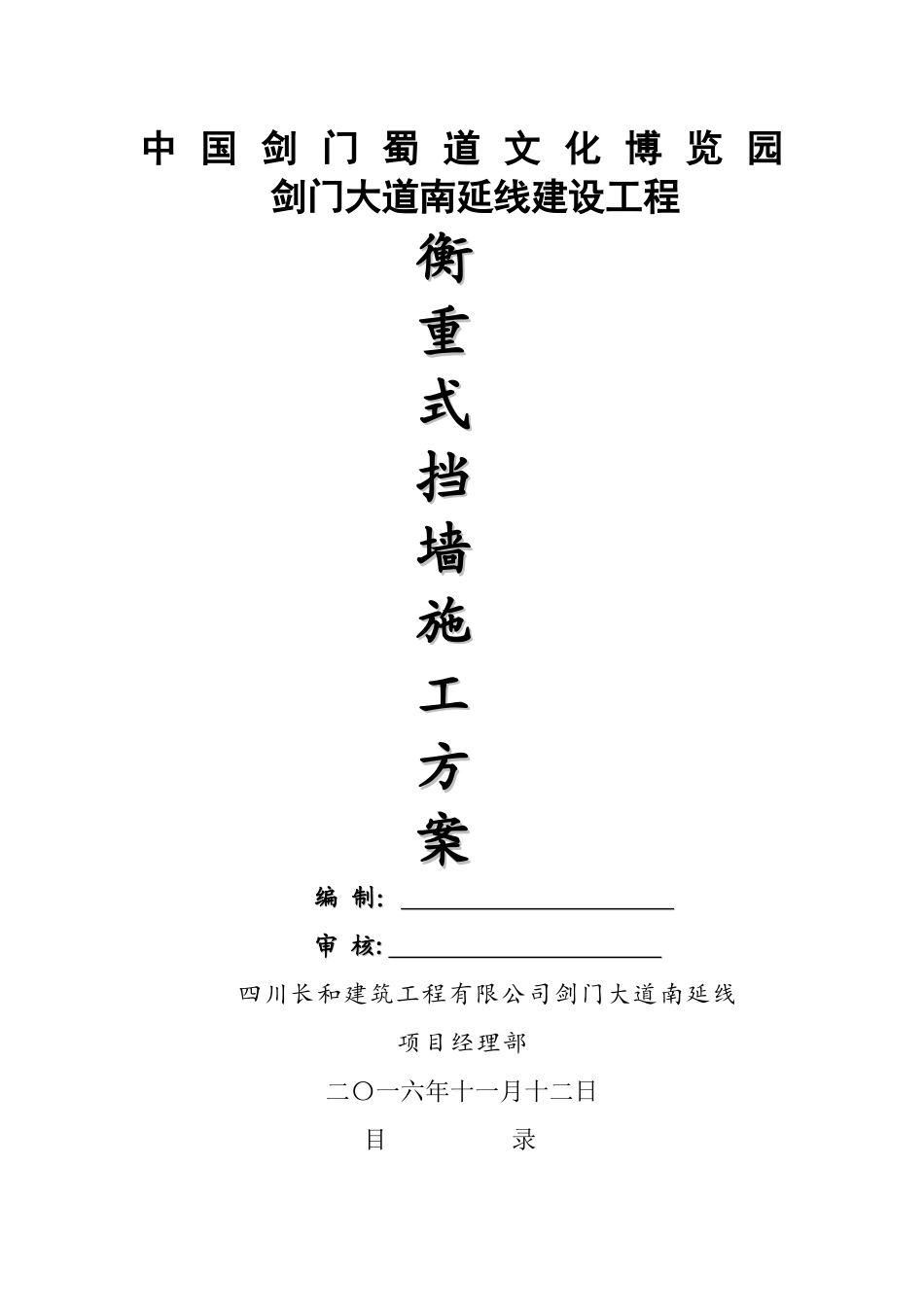

中 国 剑 门 蜀 道 文 化 博 览 园 剑门大道南延线建设工程衡衡重重式式挡挡墙墙施施工工方方案案 编 制：编 制： 审 核审 核:: 四川长和建筑工程有限公司剑门大道南延线 项目经理部二〇一六年十一月十二日目 录 一、编制依据…………………………………………………2二、图纸依据…………………………………………………2三、工程概况……………………………………………… 2四、拟投入的设备……………………………………………3五、施工部署…………………………………………………4六、分项工程施工方法………………………………………5七、分项工程质量验收………………………………………10八、安全技术管理措施………………………………………12九、成品保护措施措施………………………………………13一、编制依据 1、法律规范规程 《公路路基施工技术法律规范》（JTG F10-2024） 《混凝土结构工程施工质量验收法律规范》 GB50204—2024； 二、图纸依据 《中国剑门蜀道文化博览园剑门大道南延线建设工程 挡土墙施工图》三、工程概况 1、挡土墙工程量及形式 K0+500—K0+985 右侧段长 565 米，地面到顶面高度为 9--10 米，基础埋深不小于 1 米,承载力为 350kpa，砼标号 C25；K1+134—K1+226 右侧段长 92。5 米，地面到顶面高度为 13 米,基础埋深不小于 1 米，承载力为 350kpa，砼标号 C25；K0+465—K0+573 左匝道右侧段长 108 米，K0+788—K0+806 左匝道右侧段长58m,墙高为 3-—5 米，基础埋深不小于 1 米,承载力为 150kpa，砼标号 C25。外侧为 1:0.05 斜面，内侧呈 1:0.25 斜坡形，顶宽 500㎜，断面：基本形式见下面附图:2、挡土墙各分项工程的做法特点及要求挡土墙地基开挖及处理：中风化或强风化地基，开挖过程会出现局部基础不平整,暂定为 C20 混凝土找平至设计标高。对边坡不稳定的沟槽实行挖完一段验收后不支模一次性浇筑至 495 标高。模板工程：由于该断面上部呈梯形，基础呈不规则形状，采纳钢模板不合模数，采纳定型钢模板费用太高，为此选用木模板：即木质多层板与 35×85 的木方配合钢管的体系结构。混凝土工程：挡土墙要求为 C25 素混凝土，要求设置泄水孔,孔眼尺寸为 50㎜,孔眼间距 2。5 米，上下左右交错设置,最下一排泄水孔的出水口应高出地面300㎜；留设伸缩缝，每 10—20 米一道，缝宽 20～30㎜.3、主要特点与施工难点3。1、混凝土挡土墙基...
