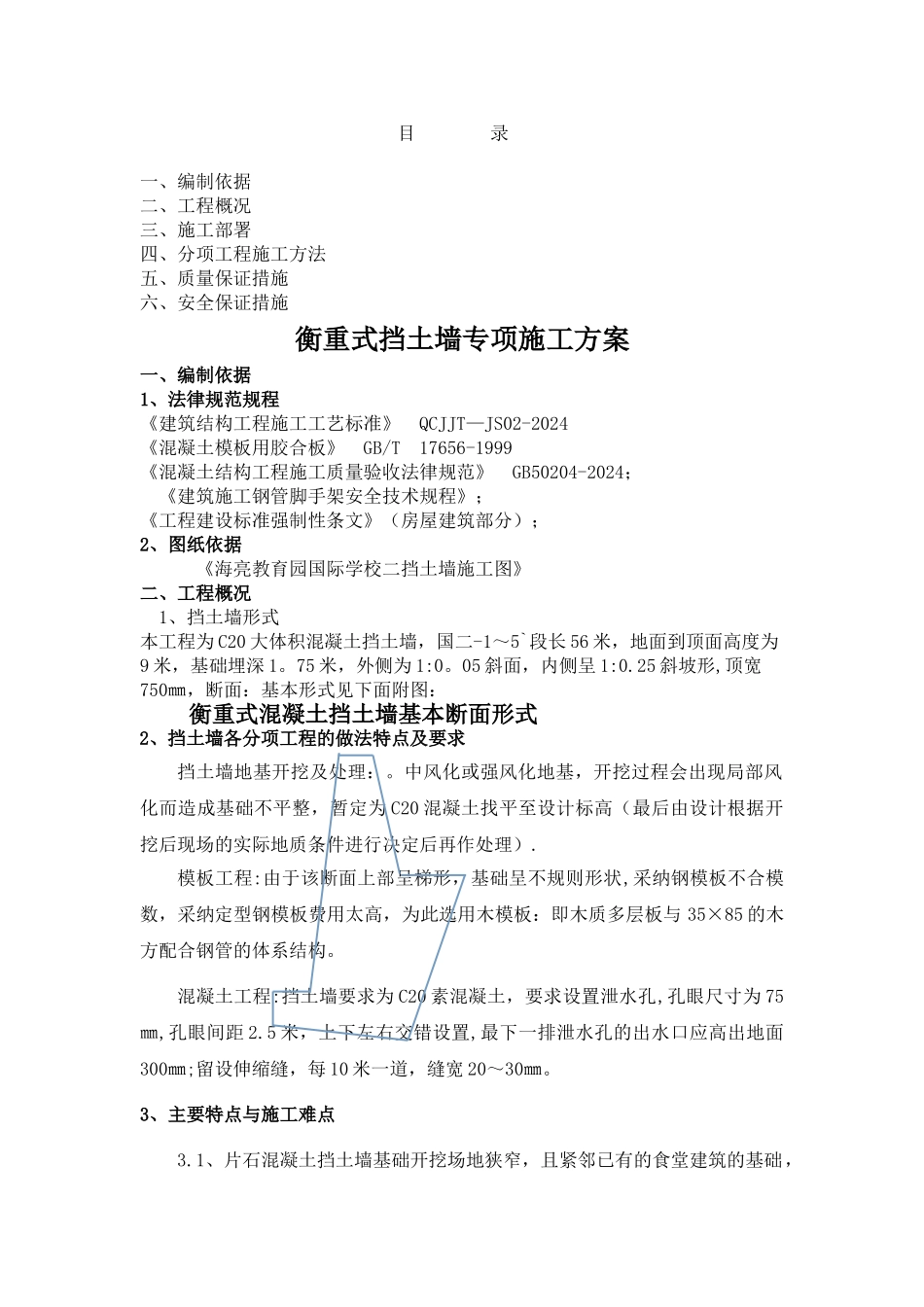

目 录 一、编制依据二、工程概况三、施工部署四、分项工程施工方法五、质量保证措施六、安全保证措施 衡重式挡土墙专项施工方案一、编制依据 1、法律规范规程 《建筑结构工程施工工艺标准》 QCJJT—JS02-2024 《混凝土模板用胶合板》 GB/T 17656-1999 《混凝土结构工程施工质量验收法律规范》 GB50204-2024; 《建筑施工钢管脚手架安全技术规程》; 《工程建设标准强制性条文》(房屋建筑部分);2、图纸依据 《海亮教育园国际学校二挡土墙施工图》二、工程概况 1、挡土墙形式 本工程为 C20 大体积混凝土挡土墙,国二-1~5`段长 56 米,地面到顶面高度为9 米,基础埋深 1。75 米,外侧为 1:0。05 斜面,内侧呈 1:0.25 斜坡形,顶宽750㎜,断面:基本形式见下面附图: 衡重式混凝土挡土墙基本断面形式2、挡土墙各分项工程的做法特点及要求挡土墙地基开挖及处理:。中风化或强风化地基,开挖过程会出现局部风化而造成基础不平整,暂定为 C20 混凝土找平至设计标高(最后由设计根据开挖后现场的实际地质条件进行决定后再作处理).模板工程:由于该断面上部呈梯形,基础呈不规则形状,采纳钢模板不合模数,采纳定型钢模板费用太高,为此选用木模板:即木质多层板与 35×85 的木方配合钢管的体系结构。混凝土工程:挡土墙要求为 C20 素混凝土,要求设置泄水孔,孔眼尺寸为 75㎜,孔眼间距 2.5 米,上下左右交错设置,最下一排泄水孔的出水口应高出地面300㎜;留设伸缩缝,每 10 米一道,缝宽 20~30㎜。3、主要特点与施工难点3.1、片石混凝土挡土墙基础开挖场地狭窄,且紧邻已有的食堂建筑的基础,且食堂基础标高高于挡墙基础标高,落差最高达 11 米,放坡坡度最多只有 1:0.35(此放坡坡度已紧贴食堂基础边缘),该挡墙施工对食堂基础安全性影响较大。 3。2、混凝土挡土墙基础地质条件复杂,有地下水, 混凝土挡土墙部分墙体较高,又是不规则形状(二面均倾斜),施工操作支模难度较大 。三、施工部署1、 项目组织机构1。1 本工程将全面实行项目法管理施工,工程项目管理是以高效率地实现项目目标为目的,以项目经理负责制为核心,以项目合同和成本核算制为主要内容,并对工程项目进行全过程、全方位的计划、组织、协调、控制的管理制度。3.2。3 项目经理部将依据建设单位要求和公司对项目的规划和决策,具体制定和实施总体方针目标,包括工期、质量、安全等.项目经理部将受公司的方针目标考核,同时项目经理部...
