表面光洁度与表面粗糙度对照表

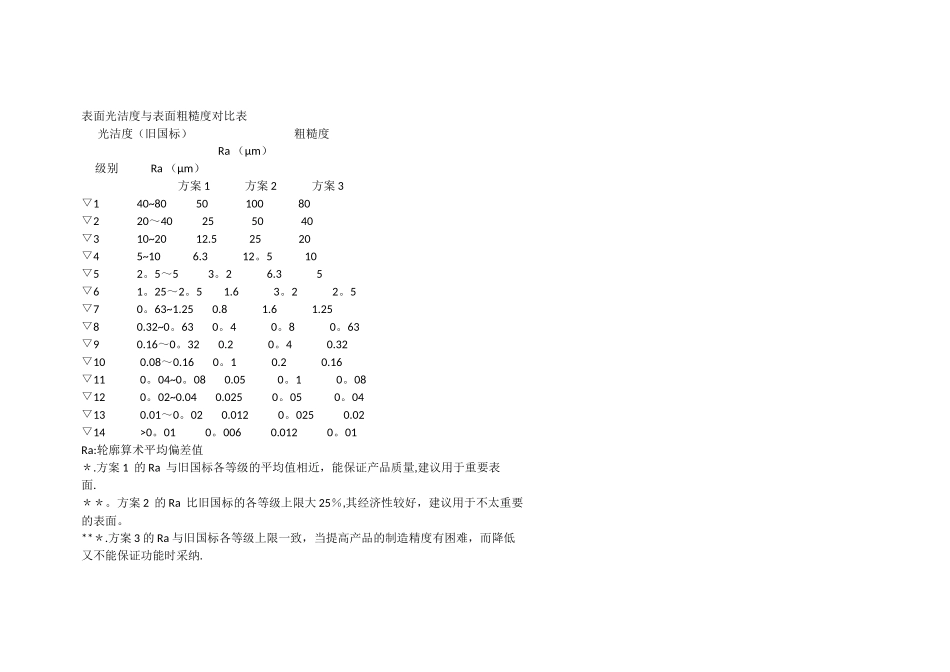

表面光洁度与表面粗糙度对比表 光洁度（旧国标） 粗糙度 Ra （μm） 级别 Ra （μm） 方案 1 方案 2 方案 3 ▽1 40~80 50 100 80 ▽2 20～40 25 50 40 ▽3 10~20 12.5 25 20 ▽4 5~10 6.3 12。5 10 ▽5 2。5～5 3。2 6.3 5 ▽6 1。25～2。5 1.6 3。2 2。5 ▽7 0。63~1.25 0.8 1.6 1.25 ▽8 0.32~0。63 0。4 0。8 0。63 ▽9 0.16～0。32 0.2 0。4 0.32 ▽10 0.08～0.16 0。1 0.2 0.16 ▽11 0。04~0。08 0.05 0。1 0。08 ▽12 0。02~0.04 0.025 0。05 0。04 ▽13 0.01～0。02 0.012 0。025 0.02 ▽14 >0。01 0。006 0.012 0。01 Ra:轮廓算术平均偏差值 ＊.方案 1 的 Ra 与旧国标各等级的平均值相近，能保证产品质量,建议用于重要表 面. ＊＊。方案 2 的 Ra 比旧国标的各等级上限大 25％,其经济性较好，建议用于不太重要 的表面。 **＊.方案 3 的 Ra 与旧国标各等级上限一致，当提高产品的制造精度有困难，而降低 又不能保证功能时采纳. *＊＊*Ra 为 0.1μm 时,其符号如下，余类推.这是日本的光洁度的表示方法,三个倒三角形代表表面光洁度为三花级，Ra＝0。2～0.8，有三个等级，即三花 7（相当于 Ra0。8)、三花 8（相当于 Ra0.4)、三花 9（相当于 Ra0.2），G 表示研磨加工. 这个概念要讲详细点，首先三角是倒的,这个图应该是日本或者台湾的，现在日本和台湾用的是光洁度▽，▽▽，▽▽▽，▽▽▽▽。▽▽▽▽对应 Ra＜0。2；▽▽▽ 对应Ra=0.2～0.8；▽▽ 对应 Ra=1.6～6。3；▽ 对应 Ra=12。5~50。要到达▽▽▽▽至少要研磨，精度更高的话要超级加工〔例如工作时承受较大变应力作用的重要零件表面、保证精确定心的锥体表面、液压传动用的孔表面、汽缸套的内表面、活塞销的外表面、仪器导轨面、阀的工作面等〕。 研磨加工是应用较广的一种光整加工。加工后精度可达 IT5 级，表面粗糙度可达 Ra0。1~0。006μm。既可加工金属材料，也可以加工非金属材料。研磨加工时，在研具和工件表面间存在分散的细 粒度砂粒（磨料和研磨剂）在两者之间施加一定的压力，并使其产生复杂的相对运动,这样经过砂粒的磨削和研磨剂的化学、物理作用,在工件表面上去掉极薄的一层,获得很高的精度和较小的表面粗糙度。 研磨的方法按研磨剂的使用条件分以下三类： 1．干研磨 研磨时只需在研具表面涂以少量的润滑附加剂。砂粒在研磨过程中基...
