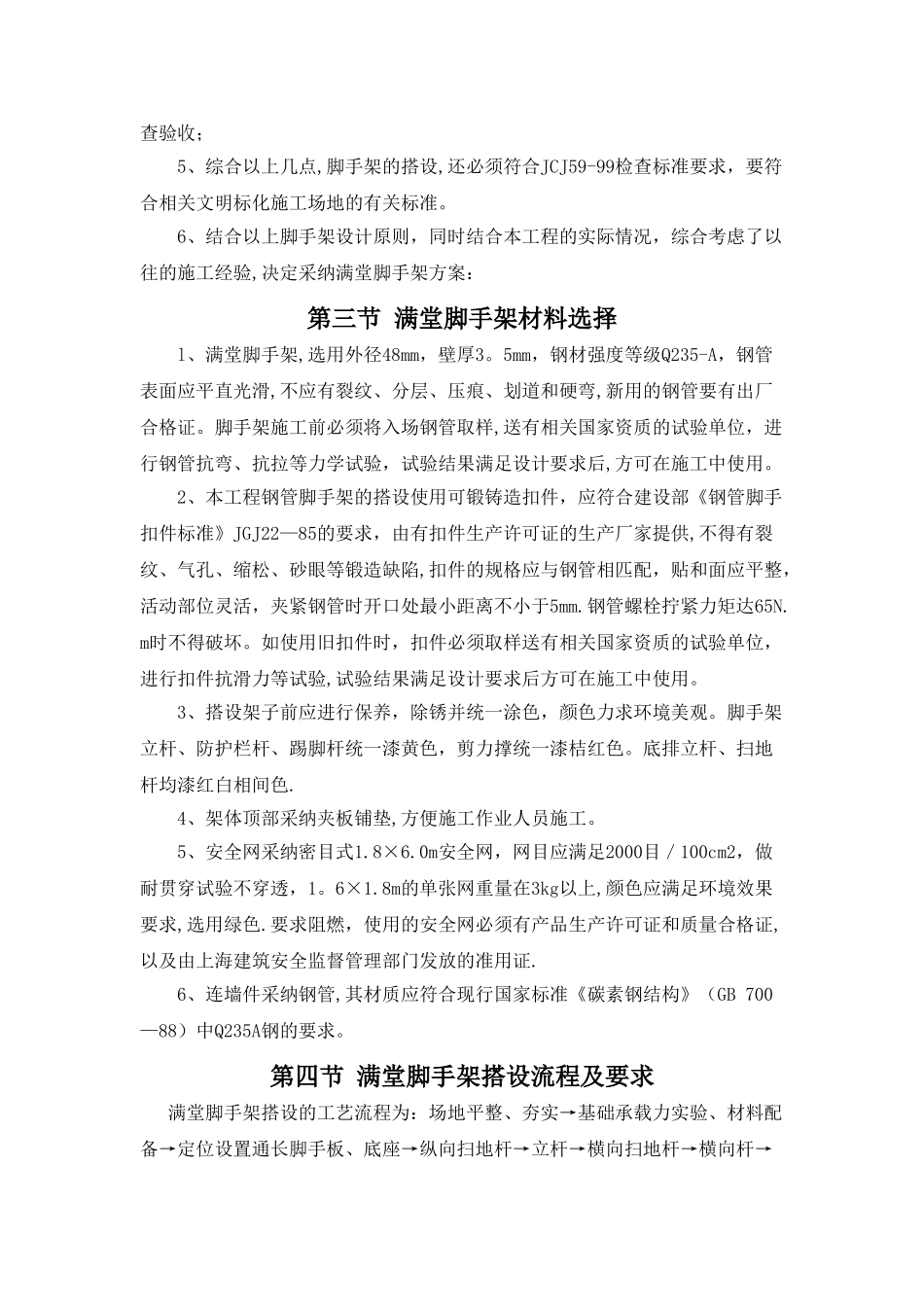

广东电视中心二期装修工程室内满堂架专项施工方案2024 年 7 月 23 日第一节 工程概况广东电视中心二期装修工程;工程建设地点：广州市内；满堂架搭设:中空至三层约4.5＊3-2=11。5m，中空至二层约4.5*2-2=7m。立柱横向间距或排距la(m):1。60，脚手架步距h(m）:1。60；立杆纵向lb(m)：1.80，平台底钢管间距离(mm）:800.00；钢管类型(mm）：Φ48×3.5，扣件连接方式：单扣件；材料堆放最大荷载(kN/m2)： 05~0.7;施工均布荷载标准值(kN/m2)：05~0。7；第二节 满堂脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠,造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位,升降搭拆方便,便于检查验收； 5、综合以上几点,脚手架的搭设,还必须符合JCJ59-99检查标准要求，要符合相关文明标化施工场地的有关标准。 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验,决定采纳满堂脚手架方案：第三节 满堂脚手架材料选择 l、满堂脚手架,选用外径48mm，壁厚3。5mm，钢材强度等级Q235-A，钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后,方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22—85的要求，由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm.钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色. 4、架体顶部采纳夹板铺垫,方便施工作业人员施工。 5、安全网采纳密目式1.8×6.0m安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1。6×1.8m...
