装饰装修工程测量施工方案

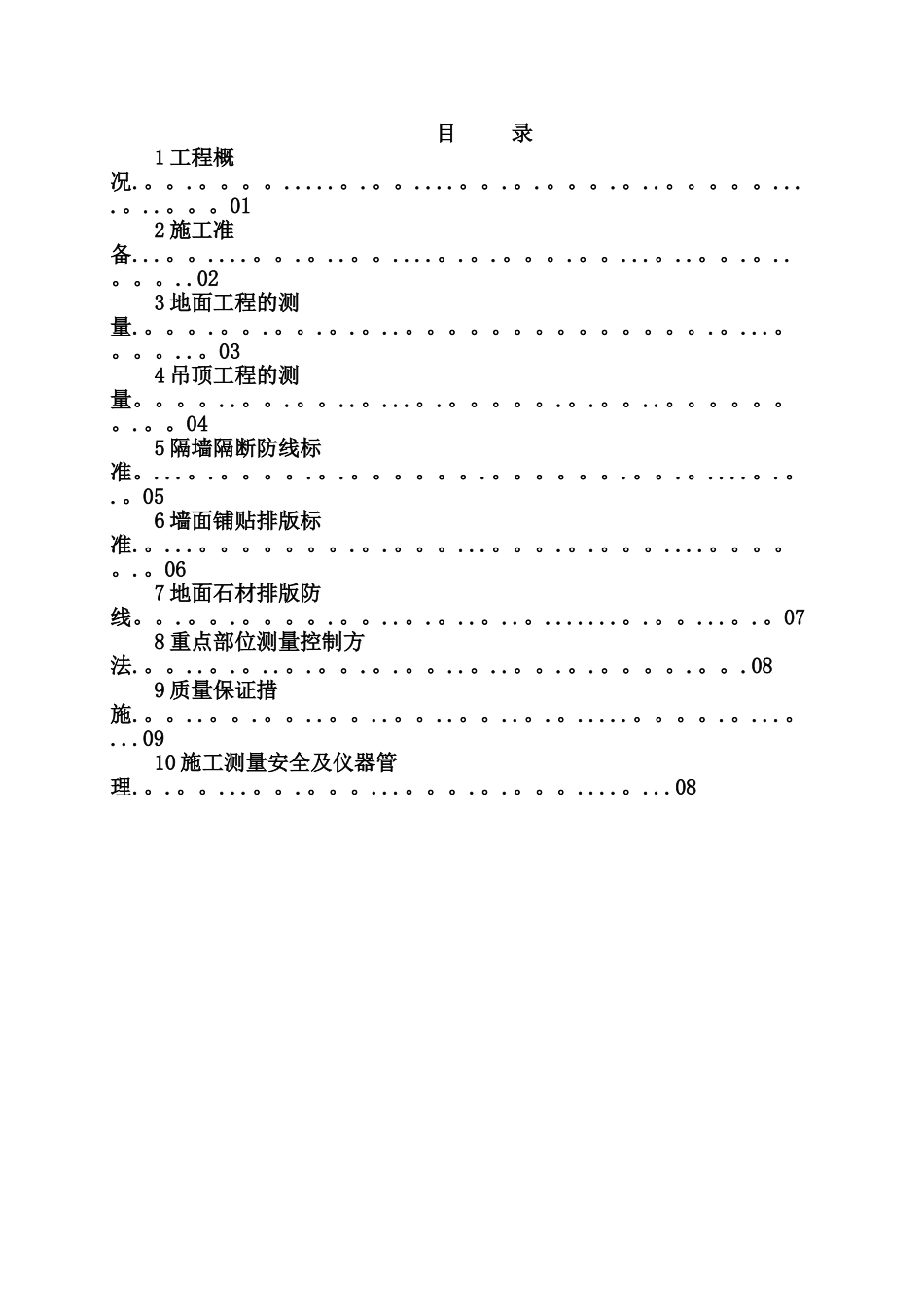

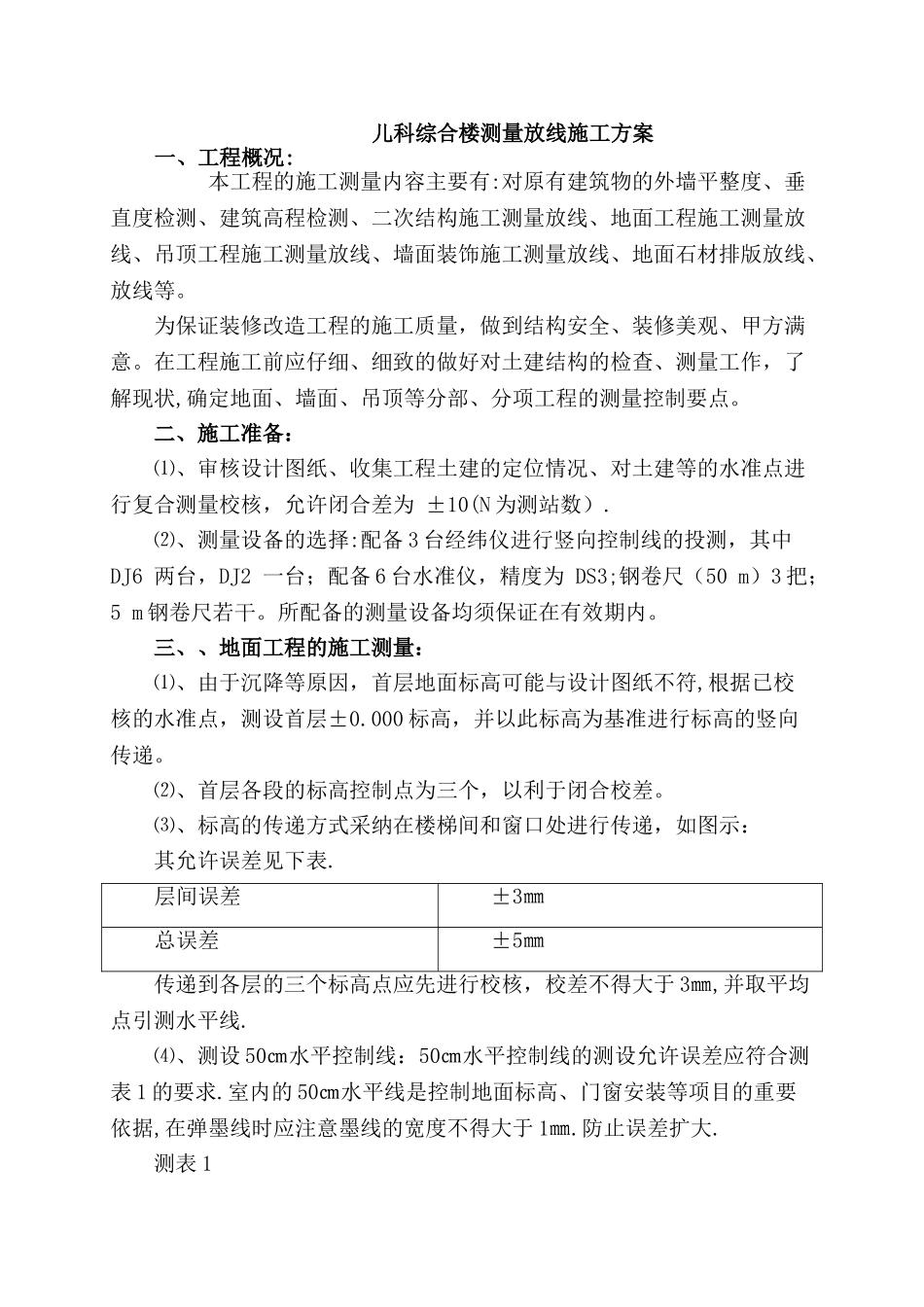

目 录1 工程概况.。。.。。。。.....。.。。....。。.。.。。。.。..。。。。。....。..。。。012 施工准备...。。....。。.。..。。....。.。.。。。.。。...。..。。.。..。。。..023 地面工程的测量.。。。.。。.。。.。.。..。。。。。。。。。。。。。。.。...。。。。..。034 吊顶工程的测量。。。。..。。.。。..。...。.。。。。。.。.。。..。。。。。。。.。。045 隔墙隔断防线标准。...。.。。。。.。.。。。。。。.。。。。。。.。。.。....。.。.。056 墙面铺贴排版标准.。...。。。。。。。.。.。。。...。。。.。.。。。....。。。。。.。067 地面石材排版防线。。.。。.。。。。.。。..。.。..。..。.......。.。。...。.。078 重点部位测量控制方法.。。..。.。..。.。。.。.。。..。..。。.。.。。。。.。。.089 质量保证措施.。。..。。.。。..。。..。。..。。..。.。.....。。。。.。...。...0910 施工测量安全及仪器管理.。.。。...。。.。。。...。。。.。.。。。....。...08 儿科综合楼测量放线施工方案一、工程概况: 本工程的施工测量内容主要有:对原有建筑物的外墙平整度、垂直度检测、建筑高程检测、二次结构施工测量放线、地面工程施工测量放线、吊顶工程施工测量放线、墙面装饰施工测量放线、地面石材排版放线、放线等。为保证装修改造工程的施工质量，做到结构安全、装修美观、甲方满意。在工程施工前应仔细、细致的做好对土建结构的检查、测量工作，了解现状,确定地面、墙面、吊顶等分部、分项工程的测量控制要点。二、施工准备：⑴、审核设计图纸、收集工程土建的定位情况、对土建等的水准点进行复合测量校核，允许闭合差为 ±10(N 为测站数）.⑵、测量设备的选择:配备 3 台经纬仪进行竖向控制线的投测，其中 DJ6 两台，DJ2 一台；配备 6 台水准仪，精度为 DS3;钢卷尺（50 m）3 把；5 m 钢卷尺若干。所配备的测量设备均须保证在有效期内。三、、地面工程的施工测量：⑴、由于沉降等原因，首层地面标高可能与设计图纸不符,根据已校核的水准点，测设首层±0.000 标高，并以此标高为基准进行标高的竖向传递。⑵、首层各段的标高控制点为三个，以利于闭合校差。⑶、标高的传递方式采纳在楼梯间和窗口处进行传递，如图示：其允许误差见下表.层间误差±3㎜总误差±5㎜传递到各层的三个标高点应先进行校核，校差不得大于 3㎜,并取平均点引测水平线.⑷、测设 50㎝水平控制线：50㎝水平控制...
