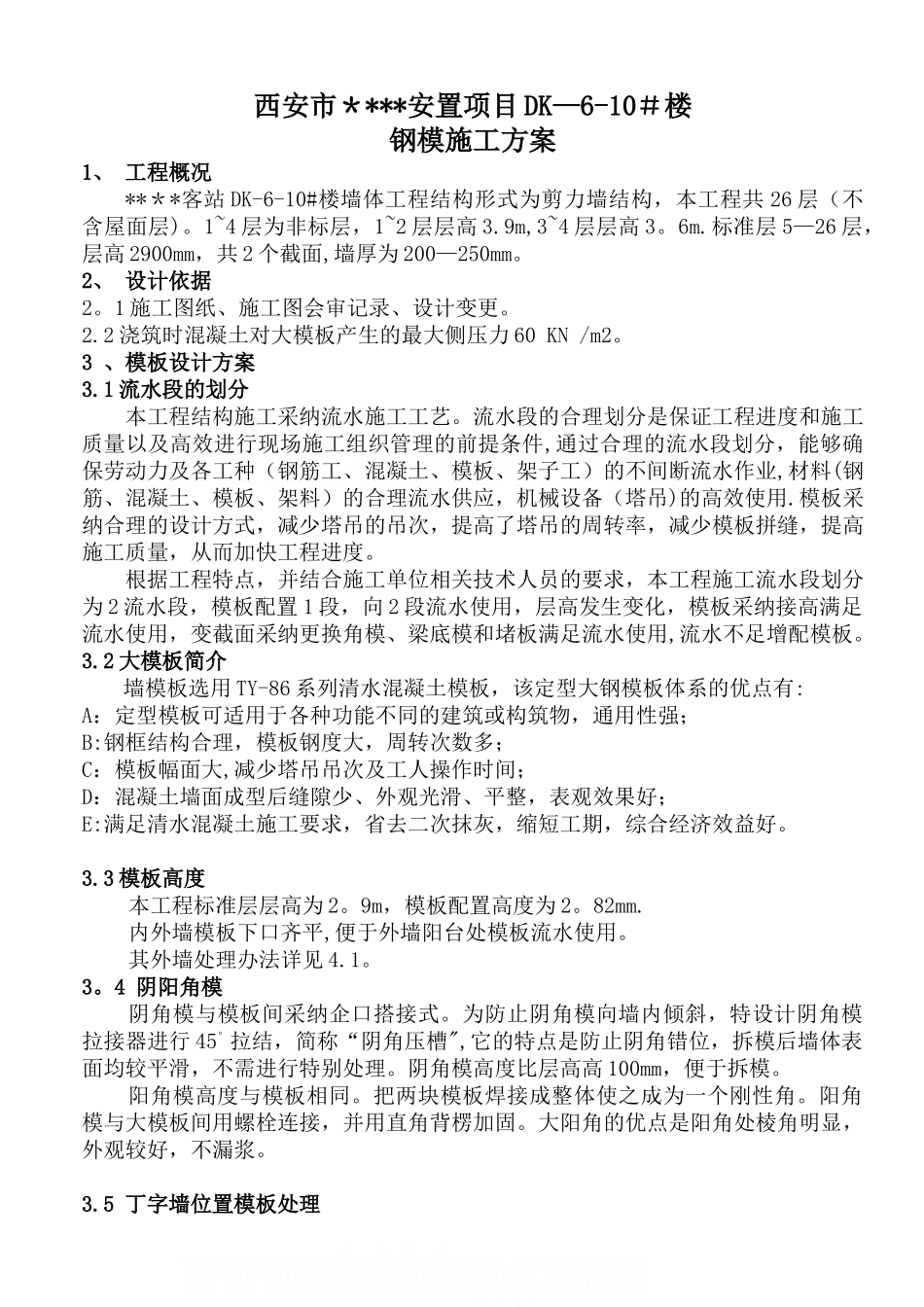

西安市＊***安置项目 DK—6-10＃楼 钢模施工方案1、 工程概况**＊*客站 DK-6-10#楼墙体工程结构形式为剪力墙结构，本工程共 26 层（不含屋面层)。1~4 层为非标层，1~2 层层高 3.9m,3~4 层层高 3。6m.标准层 5—26 层，层高 2900mm，共 2 个截面,墙厚为 200—250mm。2、 设计依据2。1 施工图纸、施工图会审记录、设计变更。2.2 浇筑时混凝土对大模板产生的最大侧压力 60 KN /m2。3 、模板设计方案3.1 流水段的划分本工程结构施工采纳流水施工工艺。流水段的合理划分是保证工程进度和施工质量以及高效进行现场施工组织管理的前提条件,通过合理的流水段划分，能够确保劳动力及各工种（钢筋工、混凝土、模板、架子工）的不间断流水作业,材料(钢筋、混凝土、模板、架料）的合理流水供应，机械设备（塔吊)的高效使用.模板采纳合理的设计方式，减少塔吊的吊次，提高了塔吊的周转率，减少模板拼缝，提高施工质量，从而加快工程进度。根据工程特点，并结合施工单位相关技术人员的要求，本工程施工流水段划分为 2 流水段，模板配置 1 段，向 2 段流水使用，层高发生变化，模板采纳接高满足流水使用，变截面采纳更换角模、梁底模和堵板满足流水使用,流水不足增配模板。3.2 大模板简介墙模板选用 TY-86 系列清水混凝土模板，该定型大钢模板体系的优点有:A：定型模板可适用于各种功能不同的建筑或构筑物，通用性强；B:钢框结构合理，模板钢度大，周转次数多；C：模板幅面大,减少塔吊吊次及工人操作时间；D：混凝土墙面成型后缝隙少、外观光滑、平整，表观效果好；E:满足清水混凝土施工要求，省去二次抹灰，缩短工期，综合经济效益好。3.3 模板高度本工程标准层层高为 2。9m，模板配置高度为 2。82mm.内外墙模板下口齐平,便于外墙阳台处模板流水使用。其外墙处理办法详见 4.1。3。4 阴阳角模阴角模与模板间采纳企口搭接式。为防止阴角模向墙内倾斜，特设计阴角模拉接器进行 45°拉结，简称“阴角压槽",它的特点是防止阴角错位，拆模后墙体表面均较平滑，不需进行特别处理。阴角模高度比层高高 100mm，便于拆模。阳角模高度与模板相同。把两块模板焊接成整体使之成为一个刚性角。阳角模与大模板间用螺栓连接，并用直角背楞加固。大阳角的优点是阳角处棱角明显，外观较好，不漏浆。3.5 丁字墙位置模板处理为减少塔吊吊次，提高施工进度,在不影响模板流水施工的前提下，丁字墙位置不配置连接板，即模板直接跨过丁字墙和另...
