西继迅达故障表

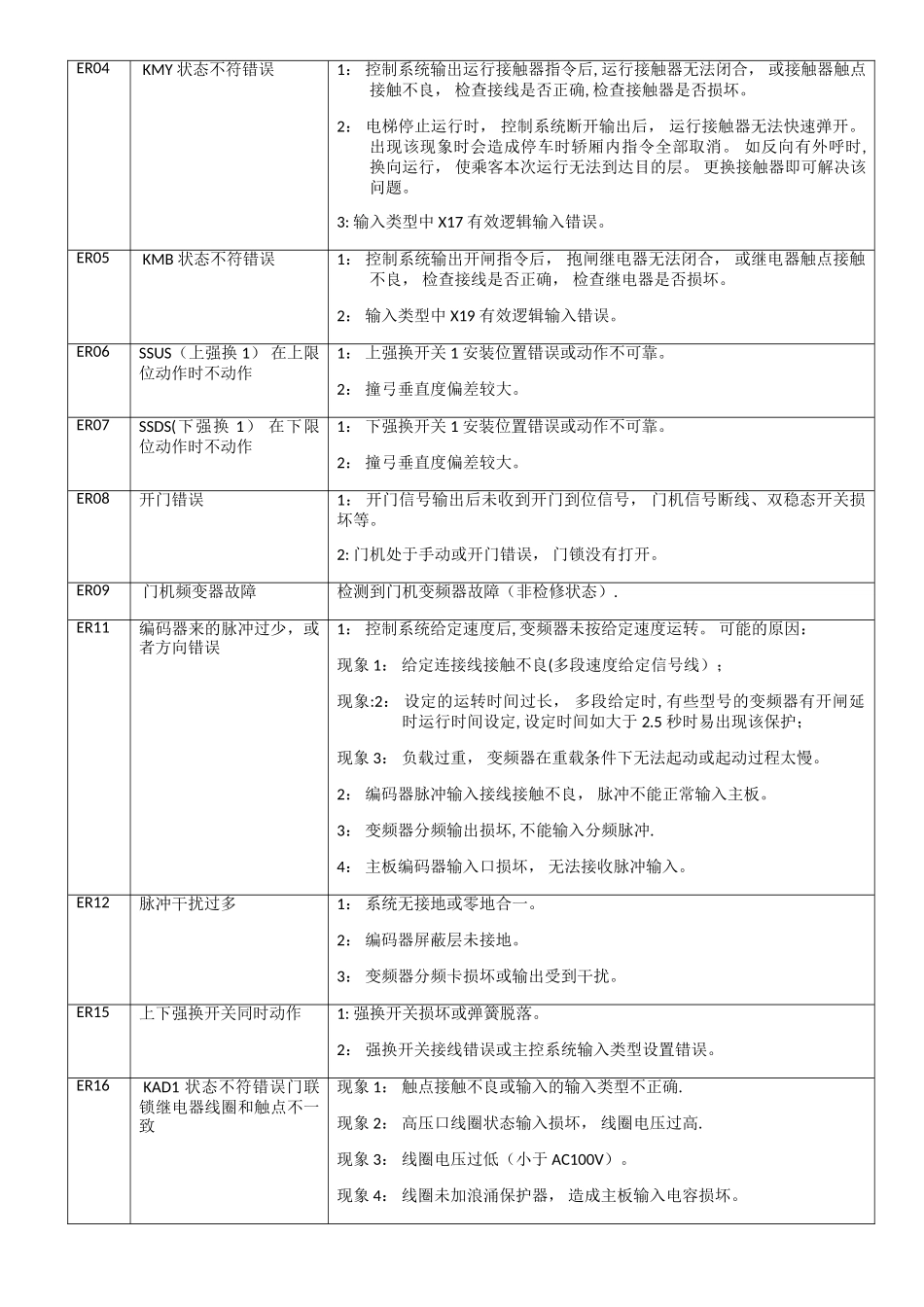

西继迅达故障表_第1页
1/9
西继迅达故障表_第2页
2/9
西继迅达故障表_第3页
3/9
西继迅达无机房电梯主板故障码读取方法及代码表 SCH5600—V2 版故障读取方法 系统故障代码表代码 错误内容 处理方法指示灯编号指示灯状态意义所代表的故障码正常故障字头码值L0●○ER 1L1●○ER 2L2●○ER 4L3●○ER 8L4●○ER 16L5●○ER 32L6●○ER 64L7●○//说明1. ●表示 LED 灯不亮;○表示 LED 灯点亮;◎表示 LED 灯闪耀2. 当两个及以上灯点亮时, 最终故障码为几个分码的和值3. 当 L7 灯闪耀时, 表示系统存在故障代码错误内容处理方法ER02安全回路错误1、 安全回路断开现象 1: 安全回路某一开关断开, 请检查安全回路的开关。现象 2: 冲顶或墩底。2、 安全故障, 安全接触器触点状态与线圈状态不一致:现象 1: 触点接触不良或输入的输入类型不正确。现象 2: 高压口线圈状态输入损坏, 线圈电压过高。现象 3: 线圈电压过低(小于 AC100V).现象 4: 线圈未加浪涌保护器, 造成主板输入电容损坏。ER03 KMC 状态不符错误1: 控制系统输出主接触器(KMC) 指令后, 主接触器无法闭合, 或接触器触点接触不良, 检查接线是否正确, 检查接触器是否损坏。2: 输入类型中 X18 有效逻辑输入错误。ER04 KMY 状态不符错误1: 控制系统输出运行接触器指令后, 运行接触器无法闭合, 或接触器触点接触不良, 检查接线是否正确, 检查接触器是否损坏。2: 电梯停止运行时, 控制系统断开输出后, 运行接触器无法快速弹开。 出现该现象时会造成停车时轿厢内指令全部取消。 如反向有外呼时, 换向运行, 使乘客本次运行无法到达目的层。 更换接触器即可解决该问题。3: 输入类型中 X17 有效逻辑输入错误。ER05 KMB 状态不符错误1: 控制系统输出开闸指令后, 抱闸继电器无法闭合, 或继电器触点接触不良, 检查接线是否正确, 检查继电器是否损坏。2: 输入类型中 X19 有效逻辑输入错误。ER06SSUS(上强换 1) 在上限位动作时不动作1: 上强换开关 1 安装位置错误或动作不可靠。2: 撞弓垂直度偏差较大。ER07SSDS(下强换 1) 在下限位动作时不动作1: 下强换开关 1 安装位置错误或动作不可靠。2: 撞弓垂直度偏差较大。ER08 开门错误1: 开门信号输出后未收到开门到位信号, 门机信号断线、双稳态开关损坏等。2: 门机处于手动或开门错误, 门锁没有打开。ER09 门机频变器故障检测到门机变频器故障(非检修状态).ER11编码器来的脉冲过少,或者方向错误1...
