视频监控存储扩容方案

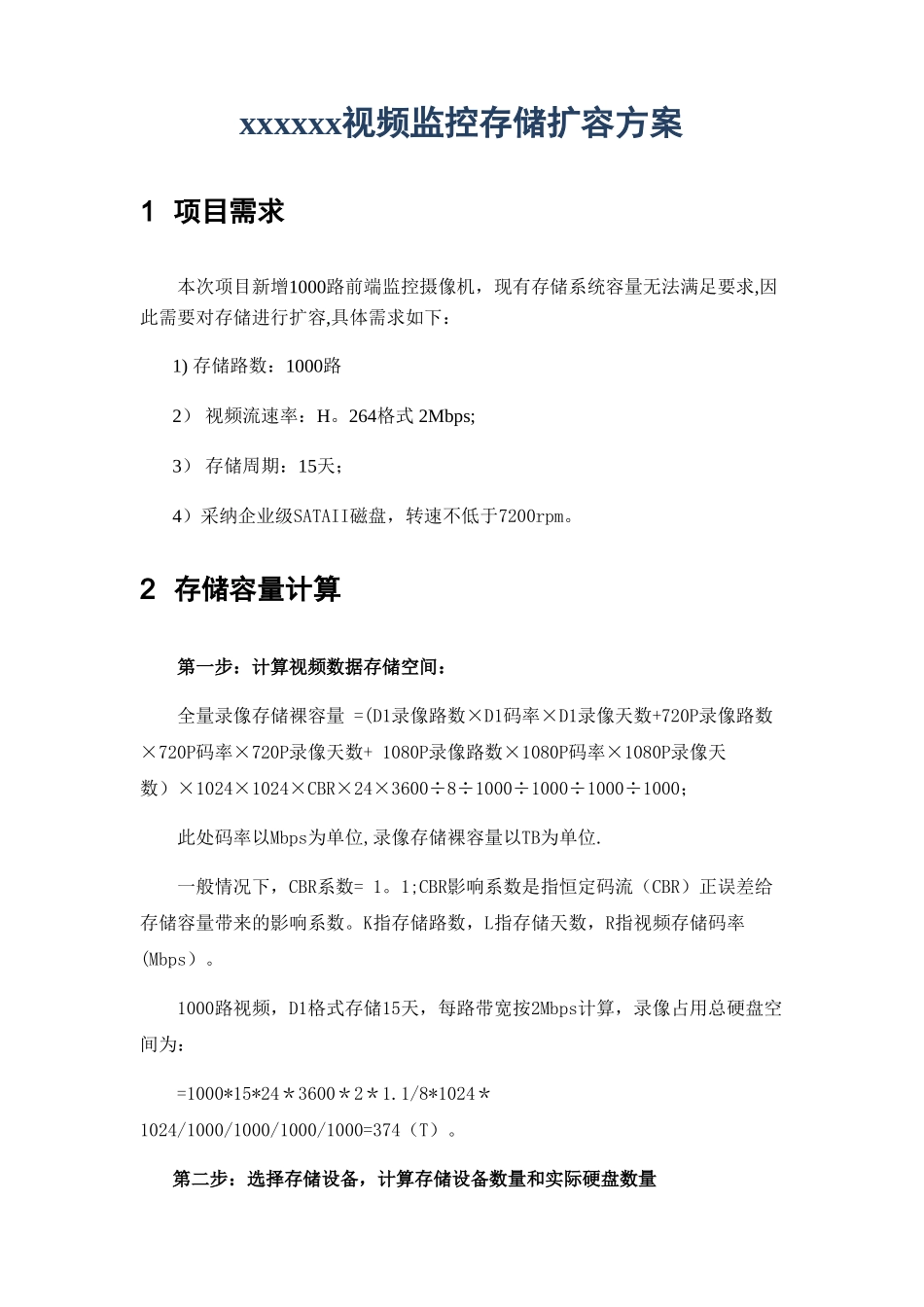

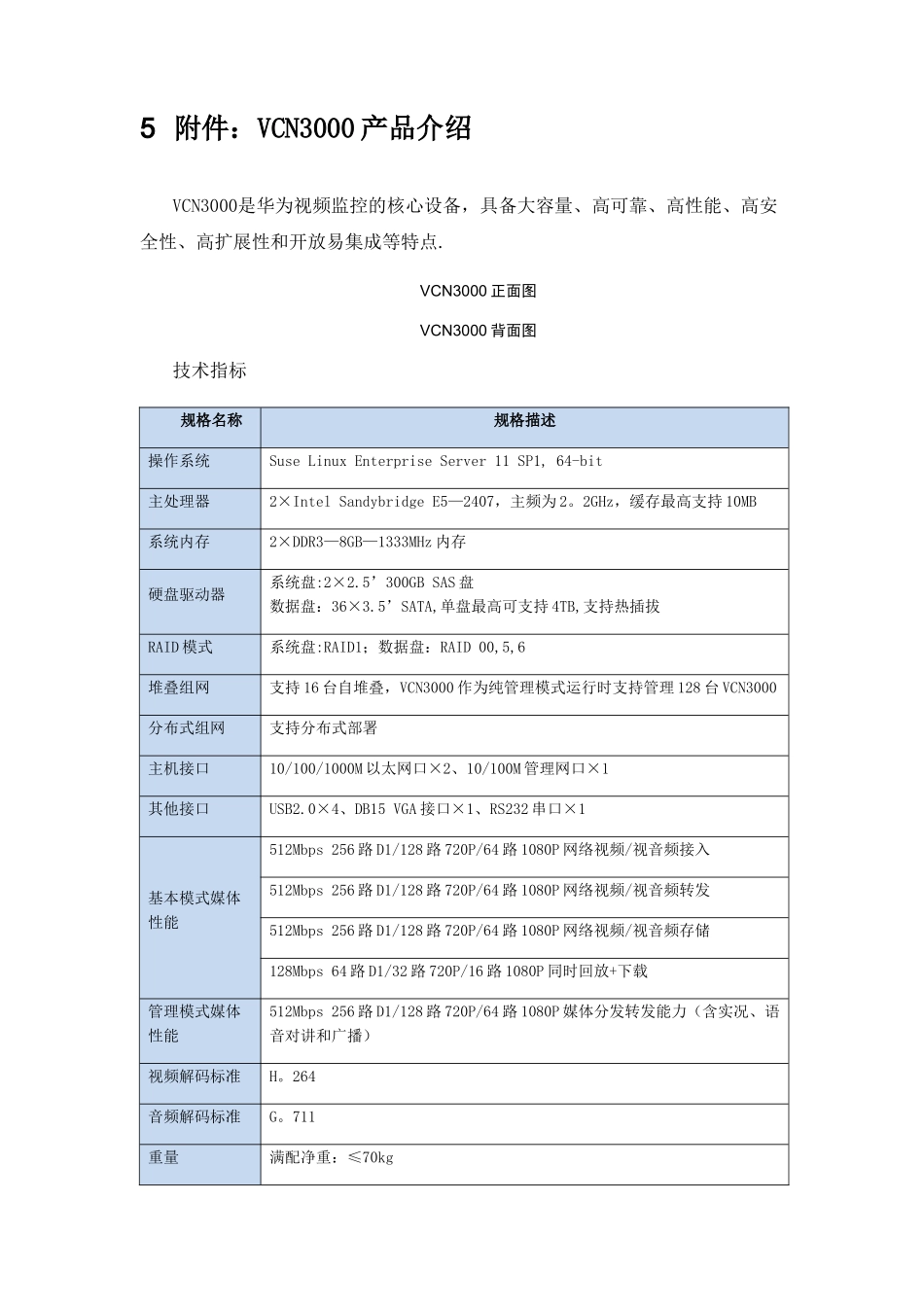

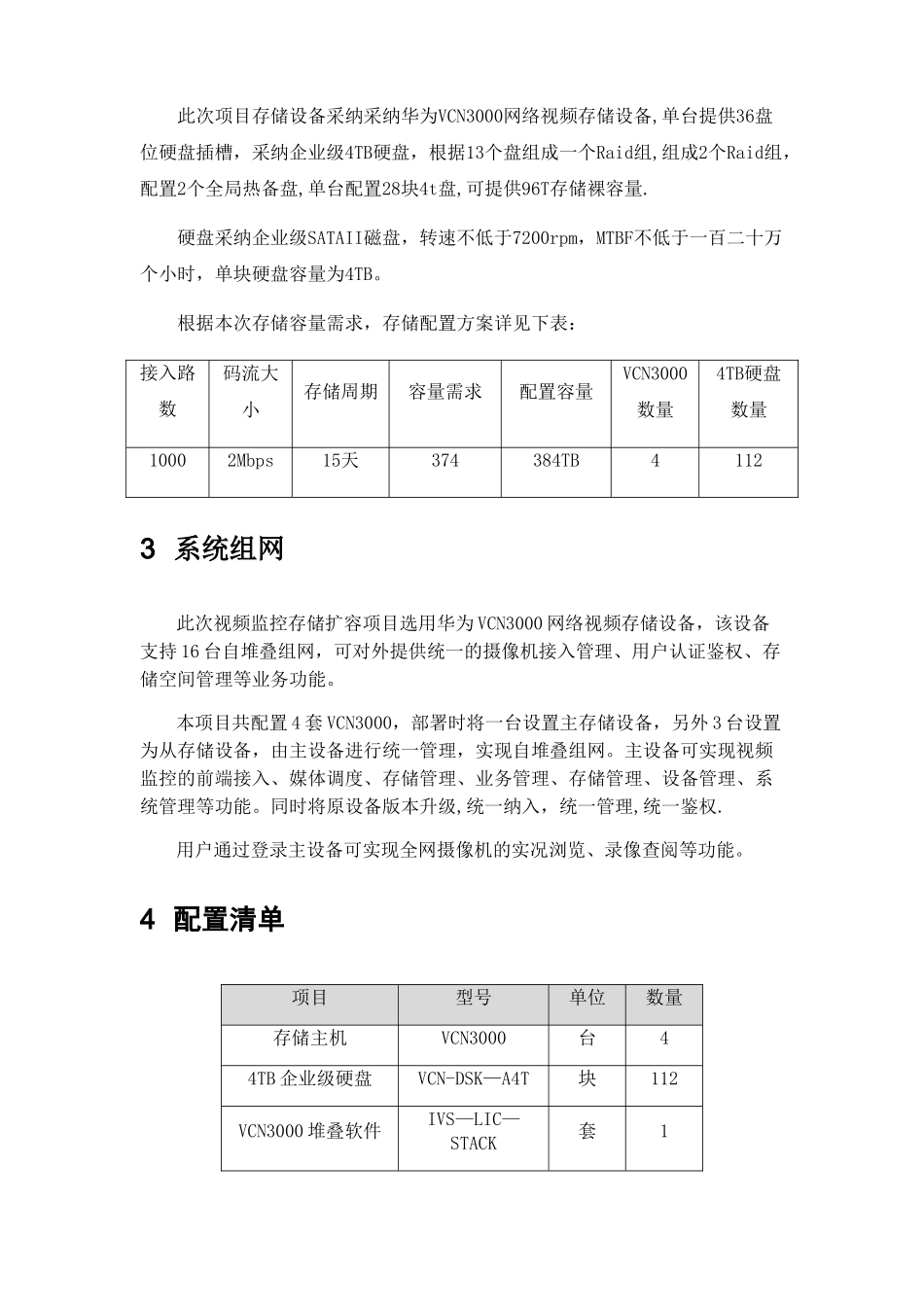

xxxxxx视频监控存储扩容方案1 项目需求本次项目新增1000路前端监控摄像机，现有存储系统容量无法满足要求,因此需要对存储进行扩容,具体需求如下：1) 存储路数：1000路2） 视频流速率：H。264格式 2Mbps; 3） 存储周期：15天；4）采纳企业级SATAII磁盘，转速不低于7200rpm。2 存储容量计算第一步：计算视频数据存储空间：全量录像存储裸容量 =(D1录像路数×D1码率×D1录像天数+720P录像路数×720P码率×720P录像天数+ 1080P录像路数×1080P码率×1080P录像天数）×1024×1024×CBR×24×3600÷8÷1000÷1000÷1000÷1000；此处码率以Mbps为单位,录像存储裸容量以TB为单位.一般情况下，CBR系数= 1。1;CBR影响系数是指恒定码流（CBR）正误差给存储容量带来的影响系数。K指存储路数，L指存储天数，R指视频存储码率(Mbps）。1000路视频，D1格式存储15天，每路带宽按2Mbps计算，录像占用总硬盘空间为：=1000*15*24＊3600＊2＊1.1/8*1024＊1024/1000/1000/1000/1000=374（T）。第二步：选择存储设备，计算存储设备数量和实际硬盘数量此次项目存储设备采纳采纳华为VCN3000网络视频存储设备,单台提供36盘位硬盘插槽，采纳企业级4TB硬盘，根据13个盘组成一个Raid组,组成2个Raid组，配置2个全局热备盘,单台配置28块4t盘,可提供96T存储裸容量.硬盘采纳企业级SATAII磁盘，转速不低于7200rpm，MTBF不低于一百二十万个小时，单块硬盘容量为4TB。根据本次存储容量需求，存储配置方案详见下表：接入路数码流大小存储周期容量需求配置容量VCN3000数量4TB硬盘数量10002Mbps15天374384TB41123 系统组网此次视频监控存储扩容项目选用华为 VCN3000 网络视频存储设备，该设备支持 16 台自堆叠组网，可对外提供统一的摄像机接入管理、用户认证鉴权、存储空间管理等业务功能。本项目共配置 4 套 VCN3000，部署时将一台设置主存储设备，另外 3 台设置为从存储设备，由主设备进行统一管理，实现自堆叠组网。主设备可实现视频监控的前端接入、媒体调度、存储管理、业务管理、存储管理、设备管理、系统管理等功能。同时将原设备版本升级,统一纳入，统一管理,统一鉴权.用户通过登录主设备可实现全网摄像机的实况浏览、录像查阅等功能。4 配置清单项目型号单位数量存储主机VCN3000台44TB 企业级硬盘VCN-DSK—A4T块112VCN3000 堆叠软件IVS—LIC—STACK套15 附件：VCN3000 产品介绍VCN3000是华为视频监控的核心设备，具备大容量、高可靠、高性能、高安全性...
