视频监控方案

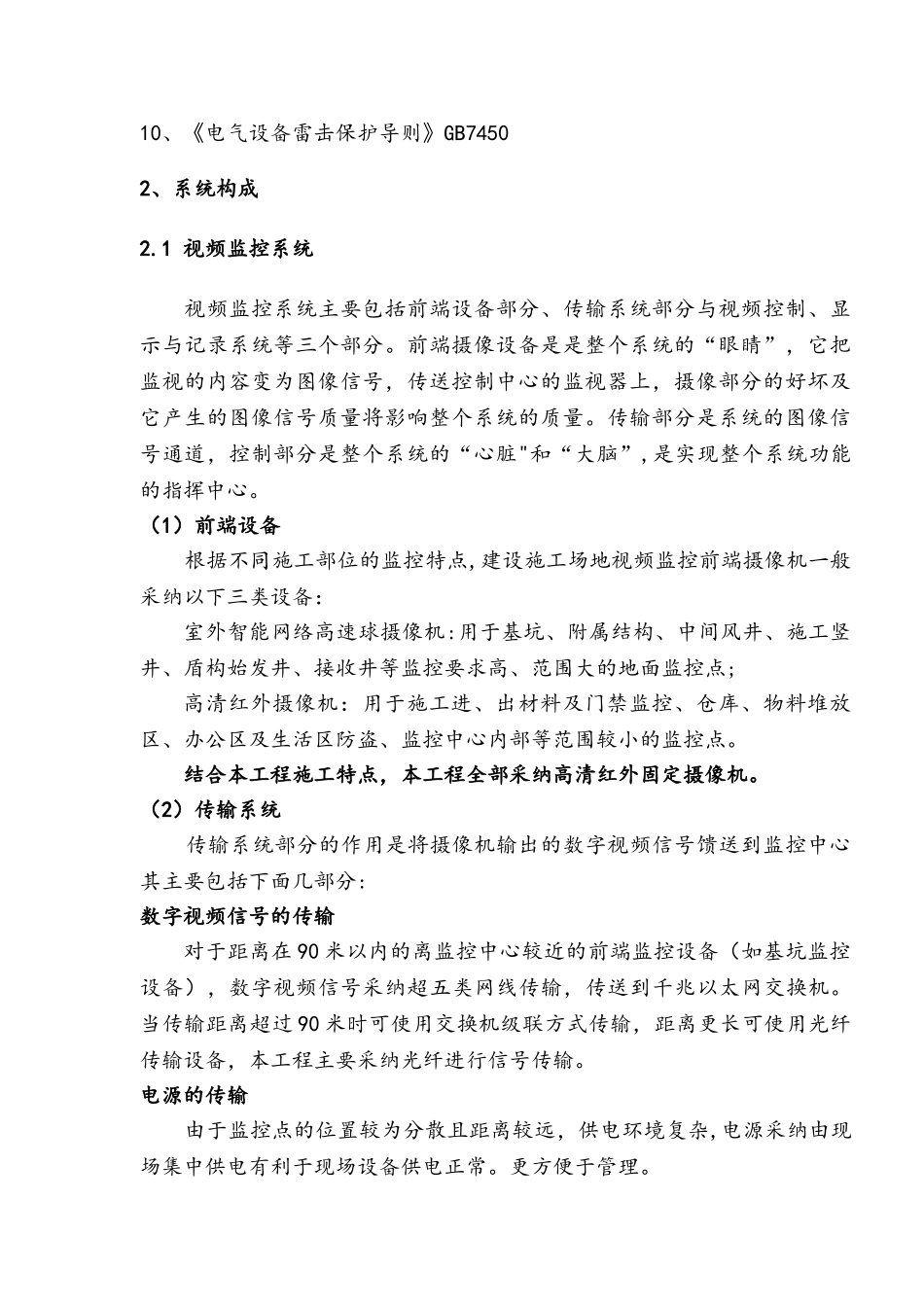

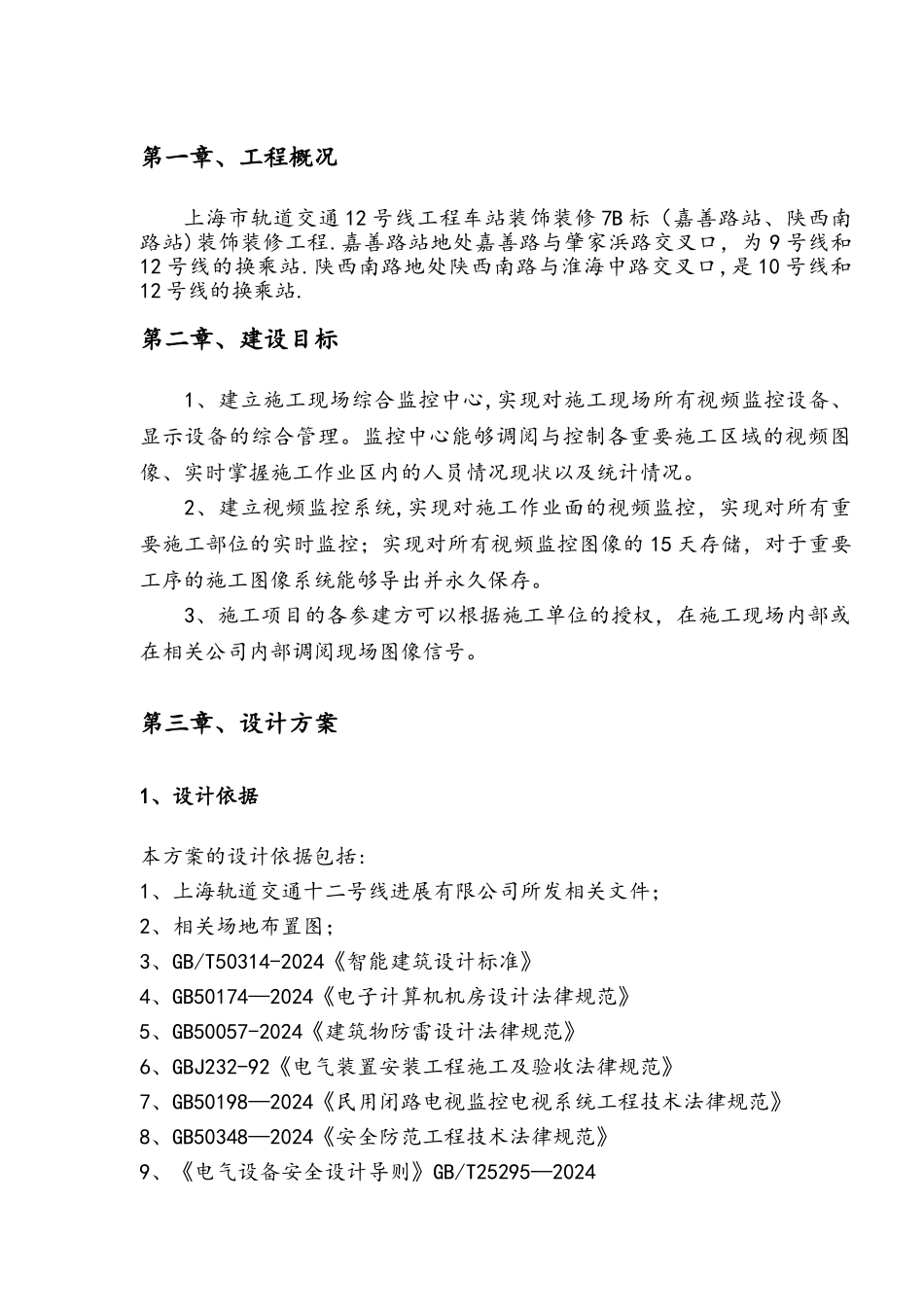

第一章、工程概况上海市轨道交通 12 号线工程车站装饰装修 7B 标（嘉善路站、陕西南路站)装饰装修工程.嘉善路站地处嘉善路与肇家浜路交叉口，为 9 号线和12 号线的换乘站.陕西南路地处陕西南路与淮海中路交叉口,是 10 号线和12 号线的换乘站.第二章、建设目标1、建立施工现场综合监控中心,实现对施工现场所有视频监控设备、显示设备的综合管理。监控中心能够调阅与控制各重要施工区域的视频图像、实时掌握施工作业区内的人员情况现状以及统计情况。2、建立视频监控系统,实现对施工作业面的视频监控，实现对所有重要施工部位的实时监控；实现对所有视频监控图像的 15 天存储，对于重要工序的施工图像系统能够导出并永久保存。3、施工项目的各参建方可以根据施工单位的授权，在施工现场内部或在相关公司内部调阅现场图像信号。第三章、设计方案1、设计依据本方案的设计依据包括:1、上海轨道交通十二号线进展有限公司所发相关文件；2、相关场地布置图；3、GB/T50314-2024《智能建筑设计标准》4、GB50174—2024《电子计算机机房设计法律规范》5、GB50057-2024《建筑物防雷设计法律规范》6、GBJ232-92《电气装置安装工程施工及验收法律规范》7、GB50198—2024《民用闭路电视监控电视系统工程技术法律规范》8、GB50348—2024《安全防范工程技术法律规范》9、《电气设备安全设计导则》GB/T25295—202410、《电气设备雷击保护导则》GB74502、系统构成2.1 视频监控系统 视频监控系统主要包括前端设备部分、传输系统部分与视频控制、显示与记录系统等三个部分。前端摄像设备是是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。传输部分是系统的图像信号通道，控制部分是整个系统的“心脏"和“大脑”,是实现整个系统功能的指挥中心。（1）前端设备 根据不同施工部位的监控特点,建设施工场地视频监控前端摄像机一般采纳以下三类设备：室外智能网络高速球摄像机:用于基坑、附属结构、中间风井、施工竖井、盾构始发井、接收井等监控要求高、范围大的地面监控点;高清红外摄像机：用于施工进、出材料及门禁监控、仓库、物料堆放区、办公区及生活区防盗、监控中心内部等范围较小的监控点。结合本工程施工特点，本工程全部采纳高清红外固定摄像机。（2）传输系统 传输系统部分的作用是将摄像机输出的数字视频信号馈送到监控中心其主要包括下面几部分: 数字视...
