视频监控施工方案

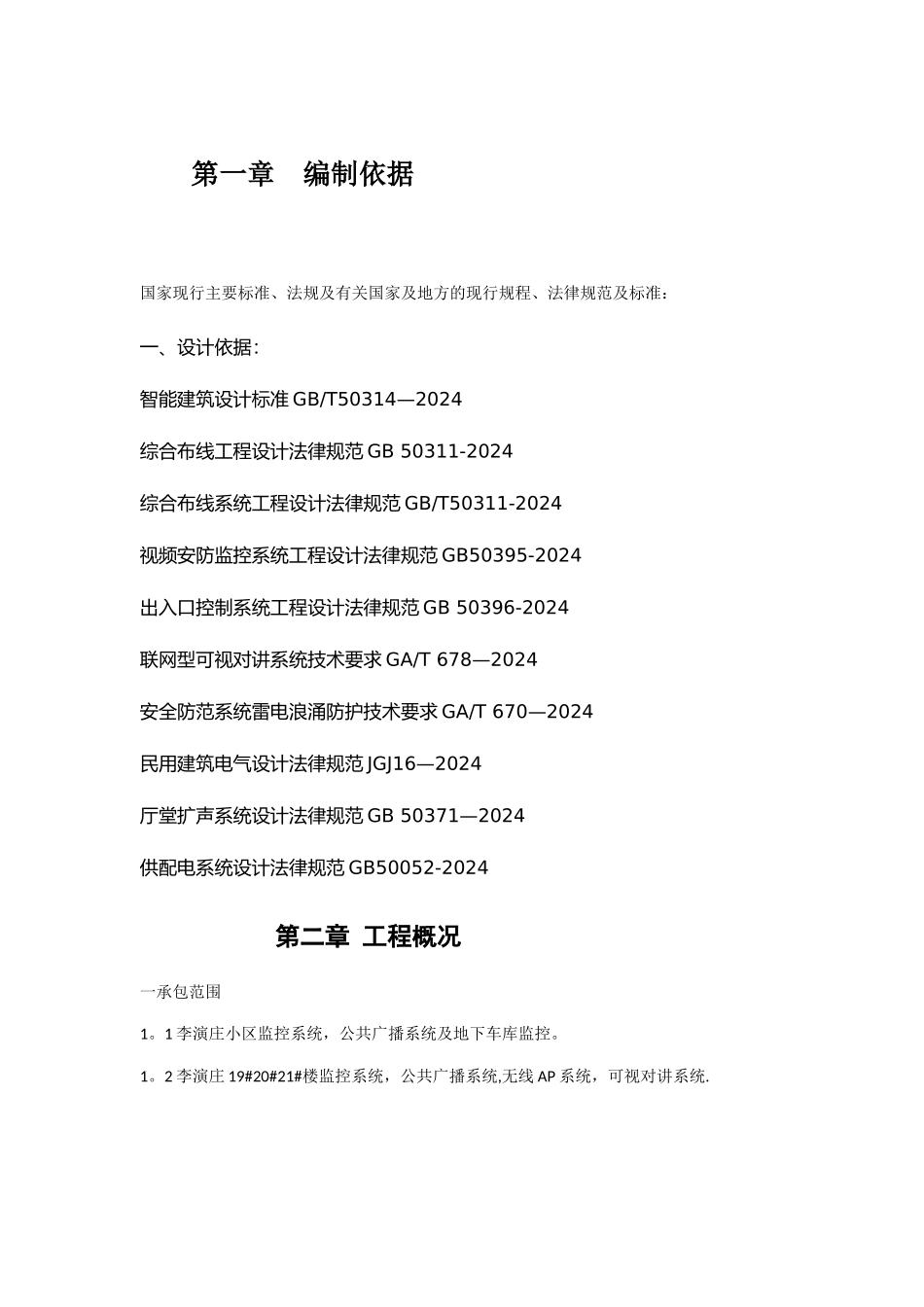

视频监控施工方案_第1页
1/23

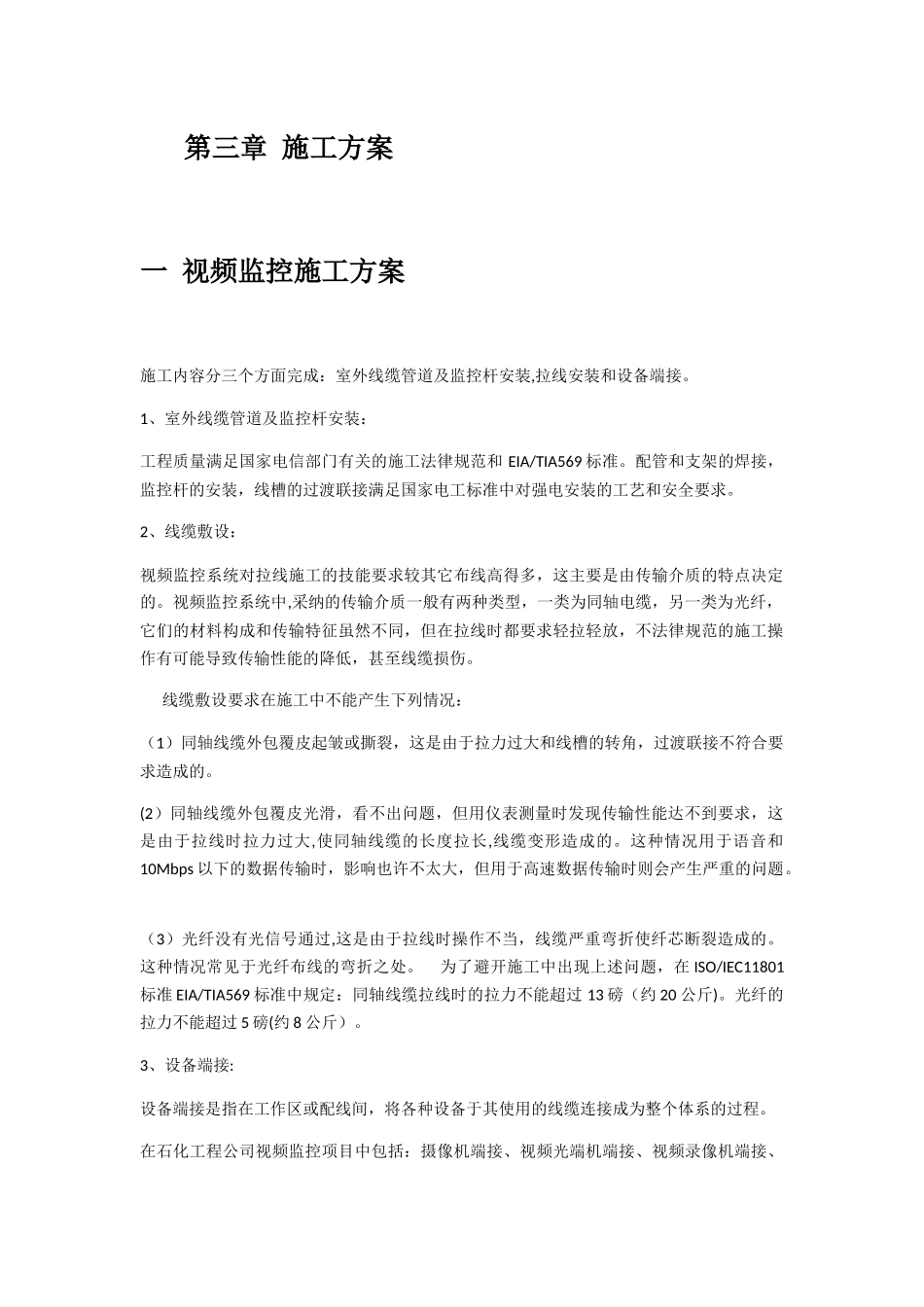

视频监控施工方案_第2页
2/23

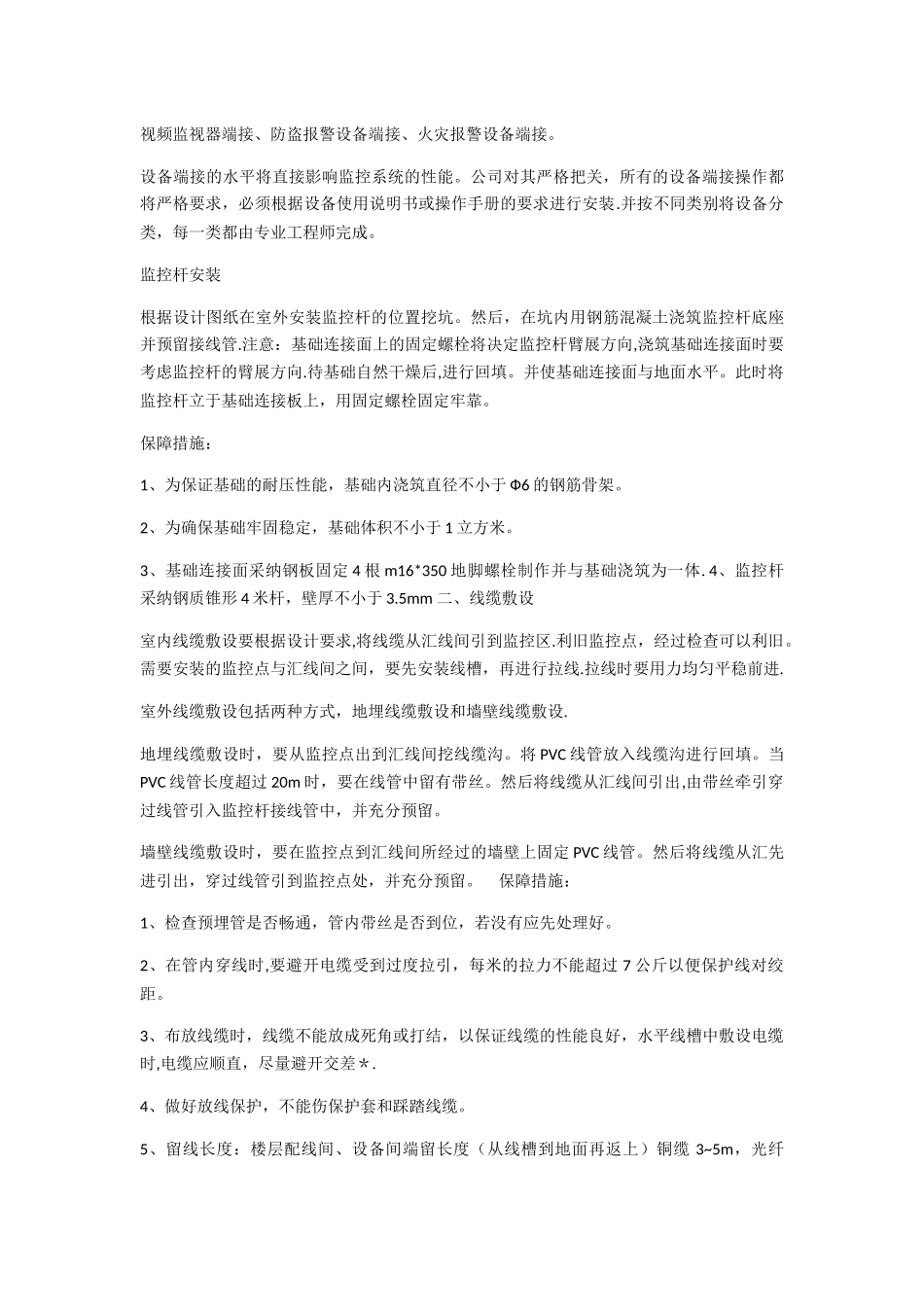

视频监控施工方案_第3页
3/23
第一章 编制依据国家现行主要标准、法规及有关国家及地方的现行规程、法律规范及标准:一、设计依据:智能建筑设计标准 GB/T50314—2024综合布线工程设计法律规范 GB 50311-2024综合布线系统工程设计法律规范 GB/T50311-2024视频安防监控系统工程设计法律规范 GB50395-2024出入口控制系统工程设计法律规范 GB 50396-2024联网型可视对讲系统技术要求 GA/T 678—2024安全防范系统雷电浪涌防护技术要求 GA/T 670—2024民用建筑电气设计法律规范 JGJ16—2024厅堂扩声系统设计法律规范 GB 50371—2024供配电系统设计法律规范 GB50052-2024第二章 工程概况一承包范围1。1 李演庄小区监控系统,公共广播系统及地下车库监控。1。2 李演庄 19#20#21#楼监控系统,公共广播系统,无线 AP 系统,可视对讲系统. 第三章 施工方案一 视频监控施工方案施工内容分三个方面完成:室外线缆管道及监控杆安装,拉线安装和设备端接。 1、室外线缆管道及监控杆安装: 工程质量满足国家电信部门有关的施工法律规范和 EIA/TIA569 标准。配管和支架的焊接,监控杆的安装,线槽的过渡联接满足国家电工标准中对强电安装的工艺和安全要求。 2、线缆敷设: 视频监控系统对拉线施工的技能要求较其它布线高得多,这主要是由传输介质的特点决定的。视频监控系统中,采纳的传输介质一般有两种类型,一类为同轴电缆,另一类为光纤,它们的材料构成和传输特征虽然不同,但在拉线时都要求轻拉轻放,不法律规范的施工操作有可能导致传输性能的降低,甚至线缆损伤。 线缆敷设要求在施工中不能产生下列情况: (1)同轴线缆外包覆皮起皱或撕裂,这是由于拉力过大和线槽的转角,过渡联接不符合要求造成的。 (2)同轴线缆外包覆皮光滑,看不出问题,但用仪表测量时发现传输性能达不到要求,这是由于拉线时拉力过大,使同轴线缆的长度拉长,线缆变形造成的。这种情况用于语音和10Mbps 以下的数据传输时,影响也许不太大,但用于高速数据传输时则会产生严重的问题。 (3)光纤没有光信号通过,这是由于拉线时操作不当,线缆严重弯折使纤芯断裂造成的。这种情况常见于光纤布线的弯折之处。 为了避开施工中出现上述问题,在 ISO/IEC11801标准 EIA/TIA569 标准中规定:同轴线缆拉线时的拉力不能超过 13 磅(约 20 公斤)。光纤的拉力不能超过 5 磅(约 8 公斤)。 3、设备端接: 设备端接是指在工作区或配线间,将各种设备于其使用的线缆连接成为整个体系...
