计算机网络实验三：协议分析

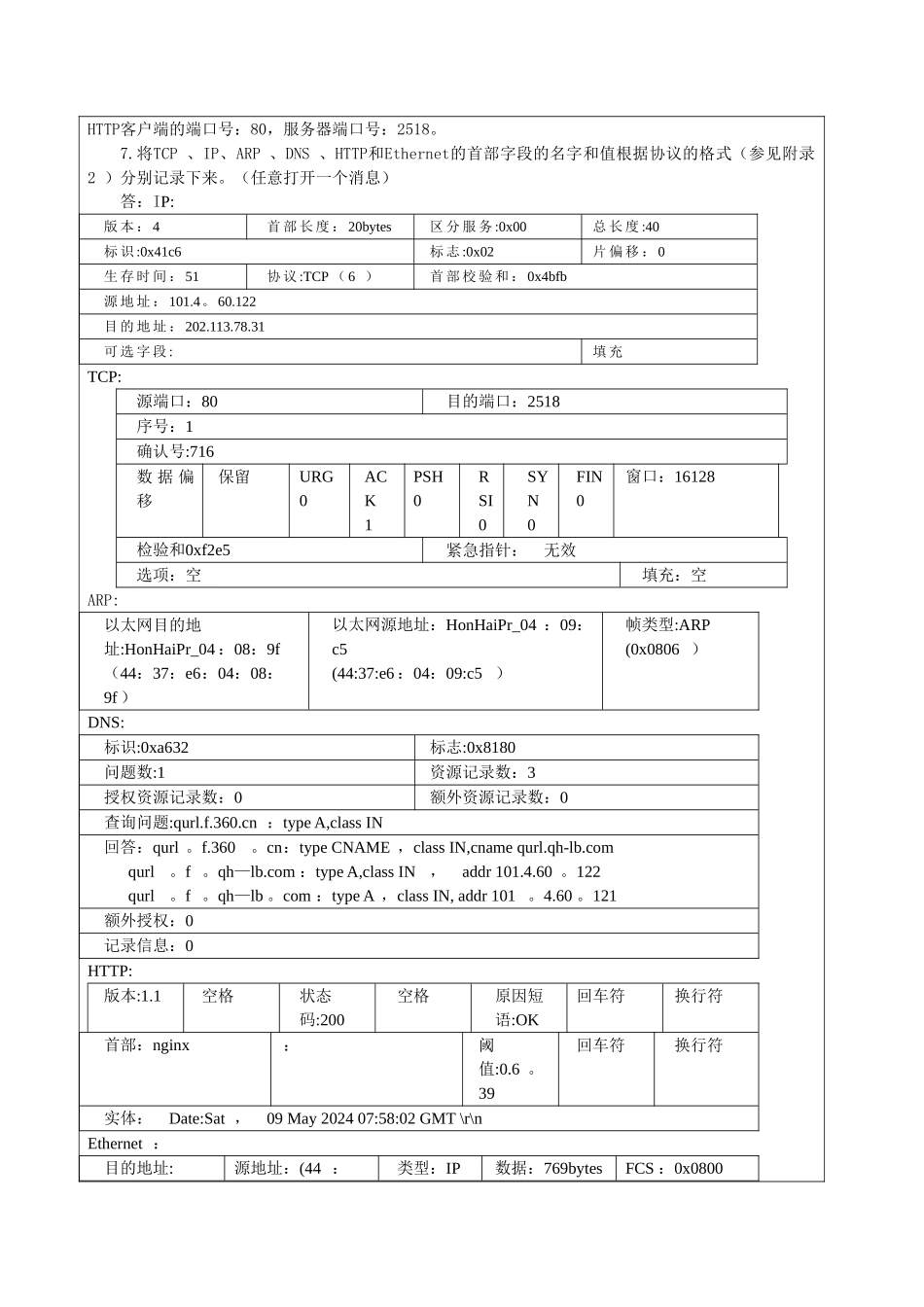

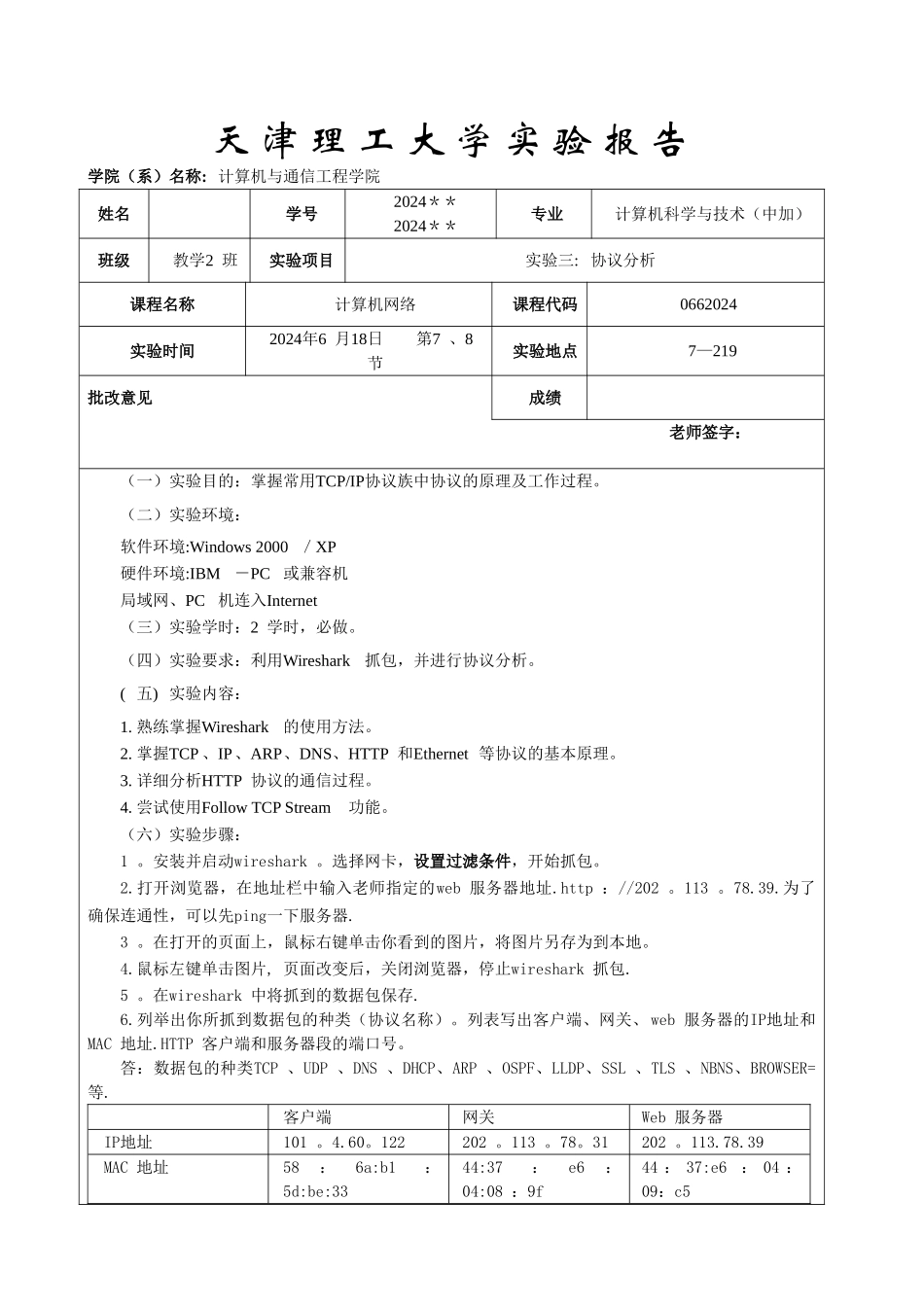

天 津 理 工 大 学 实 验 报 告学院（系）名称: 计算机与通信工程学院姓名学号2024＊＊2024＊＊专业计算机科学与技术（中加）班级教学2 班实验项目实验三: 协议分析课程名称计算机网络课程代码0662024实验时间2024年6 月18日 第7 、8节实验地点7—219批改意见成绩老师签字：（一）实验目的：掌握常用TCP/IP协议族中协议的原理及工作过程。（二）实验环境：软件环境:Windows 2000 ／XP 硬件环境:IBM－PC 或兼容机局域网、PC 机连入Internet（三）实验学时：2 学时，必做。（四）实验要求：利用Wireshark抓包，并进行协议分析。( 五) 实验内容：1. 熟练掌握Wireshark的使用方法。2. 掌握TCP 、IP、ARP、DNS、HTTP 和Ethernet 等协议的基本原理。3. 详细分析HTTP 协议的通信过程。4. 尝试使用Follow TCP Stream 功能。（六）实验步骤：1 。安装并启动wireshark 。选择网卡，设置过滤条件，开始抓包。2.打开浏览器，在地址栏中输入老师指定的web 服务器地址.http ：//202 。113 。78.39.为了确保连通性，可以先ping一下服务器.3 。在打开的页面上，鼠标右键单击你看到的图片，将图片另存为到本地。4.鼠标左键单击图片, 页面改变后，关闭浏览器，停止wireshark 抓包.5 。在wireshark 中将抓到的数据包保存.6.列举出你所抓到数据包的种类（协议名称）。列表写出客户端、网关、 web 服务器的IP地址和MAC 地址.HTTP 客户端和服务器段的端口号。答：数据包的种类TCP 、UDP 、DNS 、DHCP、ARP 、OSPF、LLDP、SSL 、TLS 、NBNS、BROWSER=等.客户端网关Web 服务器IP地址101 。4.60。122202 。113 。78。31202 。113.78.39MAC 地址58：6a:b1：5d:be:3344:37：e6：04:08 ：9f44 ： 37:e6： 04 ：09：c5HTTP客户端的端口号：80，服务器端口号：2518。7.将TCP 、IP、ARP 、DNS 、HTTP和Ethernet的首部字段的名字和值根据协议的格式（参见附录2 ）分别记录下来。（任意打开一个消息）答：IP:版 本 ： 4首 部 长 度 ： 20bytes区 分 服 务 :0x00总 长 度 :40标 识 :0x41c6标 志 :0x02片 偏 移 ： 0生 存 时 间 ： 51协 议 :TCP （ 6 ）首 部 校 验 和 ： 0x4bfb源 地 址 ： 101.4。 60.122目 的 地 址 ： 202.113.78.31可 选 字 段 :填 充TCP:源端口：80目的端口：2518序号：1确认号:716数 据 偏移保留URG0ACK1PSH0RSI0SYN0FIN0窗口...
