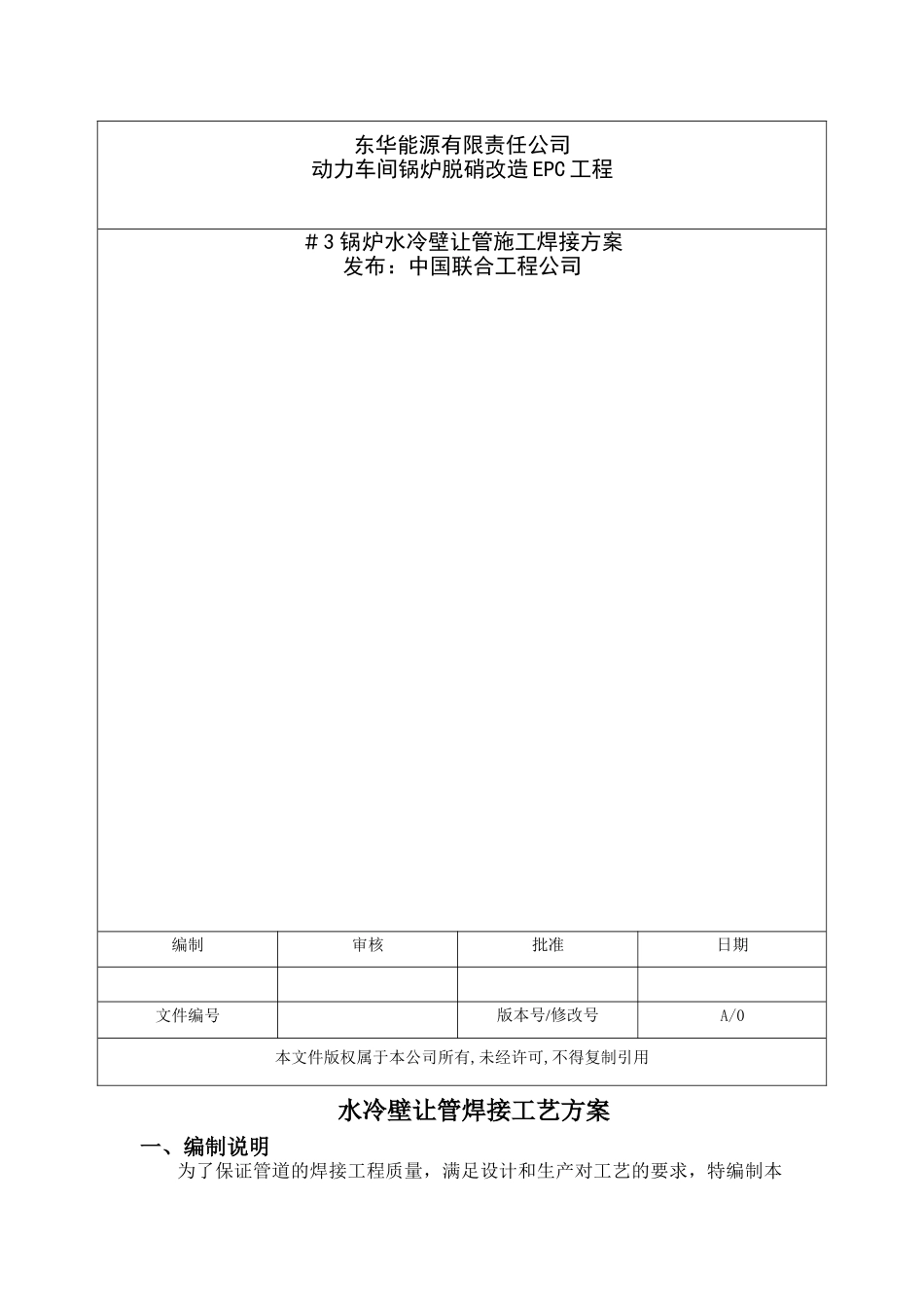

东华能源有限责任公司动力车间锅炉脱硝改造 EPC 工程＃3 锅炉水冷壁让管施工焊接方案发布：中国联合工程公司编制审核批准日期文件编号版本号/修改号A/0本文件版权属于本公司所有,未经许可,不得复制引用水冷壁让管焊接工艺方案一、编制说明为了保证管道的焊接工程质量，满足设计和生产对工艺的要求，特编制本方案。本方案作为施焊过程中必须遵守的焊接技术文件，和合格焊接工艺评定一起作为编制焊接工艺卡的依据。本方案经业主、监理审查通过后，即可用于指导本工艺管道的焊接工作，其所规定的内容与其它方案不符时，一律以本方案为准.各有关人员要严格依照执行，加强工艺纪律,以确保工艺管道焊接质量和进度。在管道安装焊接过程中，将以焊接工艺卡的形式对本方案进行进一步细化，并下发作业班组进行技术交底，用于具体地指导具体部位的焊接施工.本方案在实施过程中若有设计修改或不合适之处,也将以焊接工艺卡的形式对之进行修改，补充完善，并下发指导施焊。二、编制依据1）本次设计单位提供的设计施工图纸；2)《工业金属管道工程施工及验收法律规范》 （GB50235-2024）3）《现场设备、工业管道焊接工程施工及验收法律规范》 （GB50236-2024）4）《钢制压力容器焊接工艺评定》 （JB4708—2000)5)《蒸汽锅炉安全技术监察规程》 （TSG0001—2024）6《锅炉压力容器压力管道焊工考试与管理规则》国质检锅［2024］109号7）《焊接材料质量管理规程》 （JB/T3223—2024）三、工程概况二次风支管处让管 15 处 80 根管子，每处焊口均为对焊焊缝 160 道）四、工程特点焊接时施工条件特别、技术条件要求过硬，两根相邻管子之间缝隙 25mm，焊接难度大.五、焊接工艺评定本工程焊接工艺评定按《蒸汽锅炉安全技术监察规程》(TSG0001-2024)、《现场设备、工业管道焊接工程施工及验收法律规范》(GB50236－2024）等进行焊接试验、评定。工艺评定合格后，方可进行下一步工序.本工程需做的焊接工艺评定见表： 焊接工艺评定目录序号焊口材质及规格 A˃ ˂ B焊接方法焊接材料焊接特性焊 评 编 号120G—GB5310 φ51X5氩弧焊ER50—6同种钢-160 道75251六、焊接设备、焊接材料的选用和管理1、焊接设备管理焊接时电焊机选用逆变焊机或可控硅硅焊机。焊接设备（包括焊机、焊把线、焊条烘烤箱及焊条恒温箱、砂轮机、焊条保温筒等）要设立专人管理维护及保养，保证焊接设备的正常运转使用。焊机必须具备电流表、电压表，同时还应计量校验合格。焊条烘烤...
