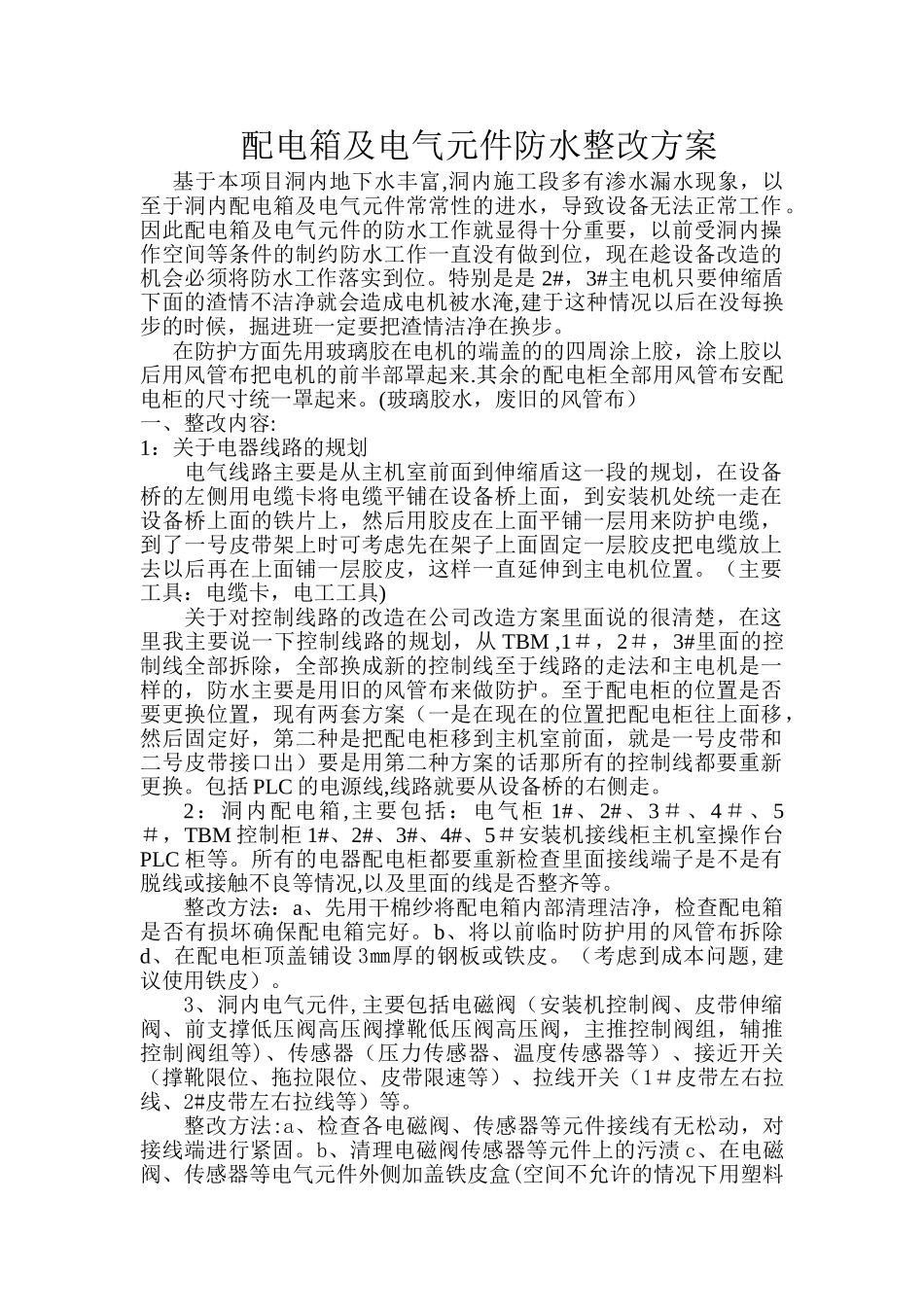

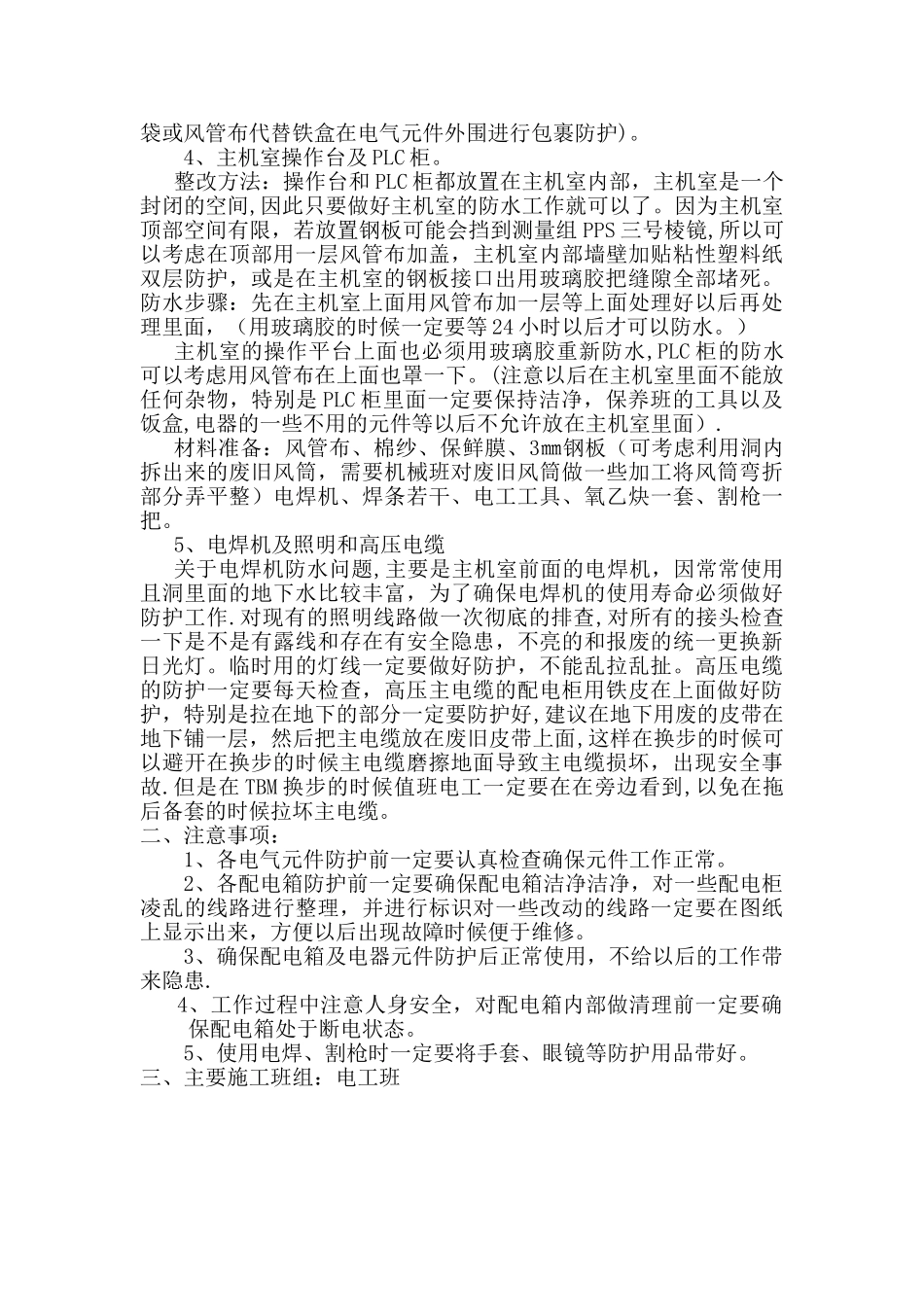

配电箱及电气元件防水整改方案基于本项目洞内地下水丰富,洞内施工段多有渗水漏水现象,以至于洞内配电箱及电气元件常常性的进水,导致设备无法正常工作。因此配电箱及电气元件的防水工作就显得十分重要,以前受洞内操作空间等条件的制约防水工作一直没有做到位,现在趁设备改造的机会必须将防水工作落实到位。特别是是 2#,3#主电机只要伸缩盾下面的渣情不洁净就会造成电机被水淹,建于这种情况以后在没每换步的时候,掘进班一定要把渣情洁净在换步。 在防护方面先用玻璃胶在电机的端盖的的四周涂上胶,涂上胶以后用风管布把电机的前半部罩起来.其余的配电柜全部用风管布安配电柜的尺寸统一罩起来。(玻璃胶水,废旧的风管布)一、整改内容:1:关于电器线路的规划电气线路主要是从主机室前面到伸缩盾这一段的规划,在设备桥的左侧用电缆卡将电缆平铺在设备桥上面,到安装机处统一走在设备桥上面的铁片上,然后用胶皮在上面平铺一层用来防护电缆,到了一号皮带架上时可考虑先在架子上面固定一层胶皮把电缆放上去以后再在上面铺一层胶皮,这样一直延伸到主电机位置。(主要工具:电缆卡,电工工具)关于对控制线路的改造在公司改造方案里面说的很清楚,在这里我主要说一下控制线路的规划,从 TBM ,1#,2#,3#里面的控制线全部拆除,全部换成新的控制线至于线路的走法和主电机是一样的,防水主要是用旧的风管布来做防护。至于配电柜的位置是否要更换位置,现有两套方案(一是在现在的位置把配电柜往上面移,然后固定好,第二种是把配电柜移到主机室前面,就是一号皮带和二号皮带接口出)要是用第二种方案的话那所有的控制线都要重新更换。包括 PLC 的电源线,线路就要从设备桥的右侧走。2:洞内配电箱,主要包括:电气柜 1#、2#、3#、4#、5#,TBM 控制柜 1#、2#、3#、4#、5#安装机接线柜主机室操作台PLC 柜等。所有的电器配电柜都要重新检查里面接线端子是不是有脱线或接触不良等情况,以及里面的线是否整齐等。整改方法:a、先用干棉纱将配电箱内部清理洁净,检查配电箱是否有损坏确保配电箱完好。b、将以前临时防护用的风管布拆除d、在配电柜顶盖铺设 3㎜厚的钢板或铁皮。(考虑到成本问题,建议使用铁皮)。3、洞内电气元件,主要包括电磁阀(安装机控制阀、皮带伸缩阀、前支撑低压阀高压阀撑靴低压阀高压阀,主推控制阀组,辅推控制阀组等)、传感器(压力传感器、温度传感器等)、接近开关(撑靴限位、拖拉限位、皮带限速等)、拉线开关...
