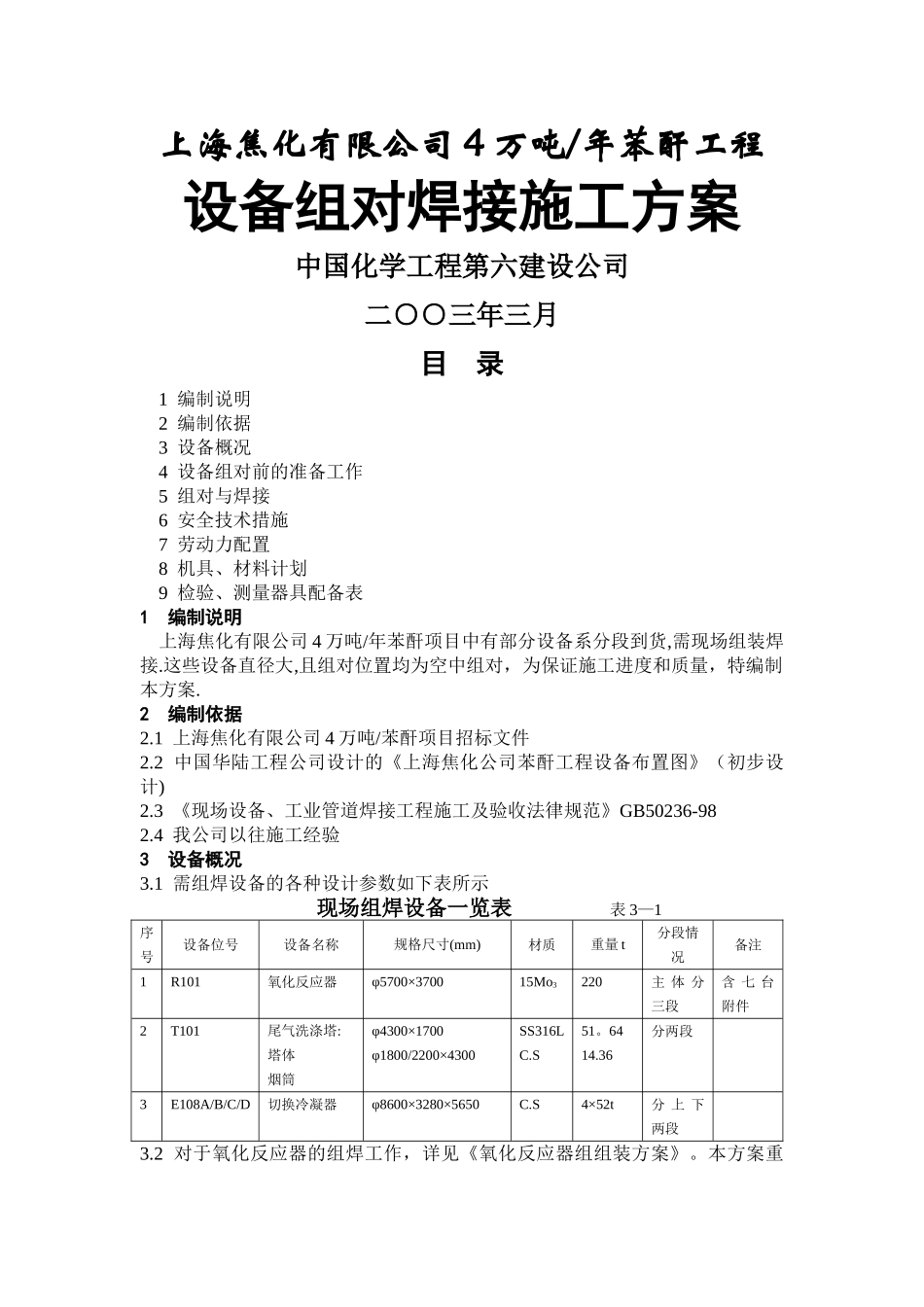

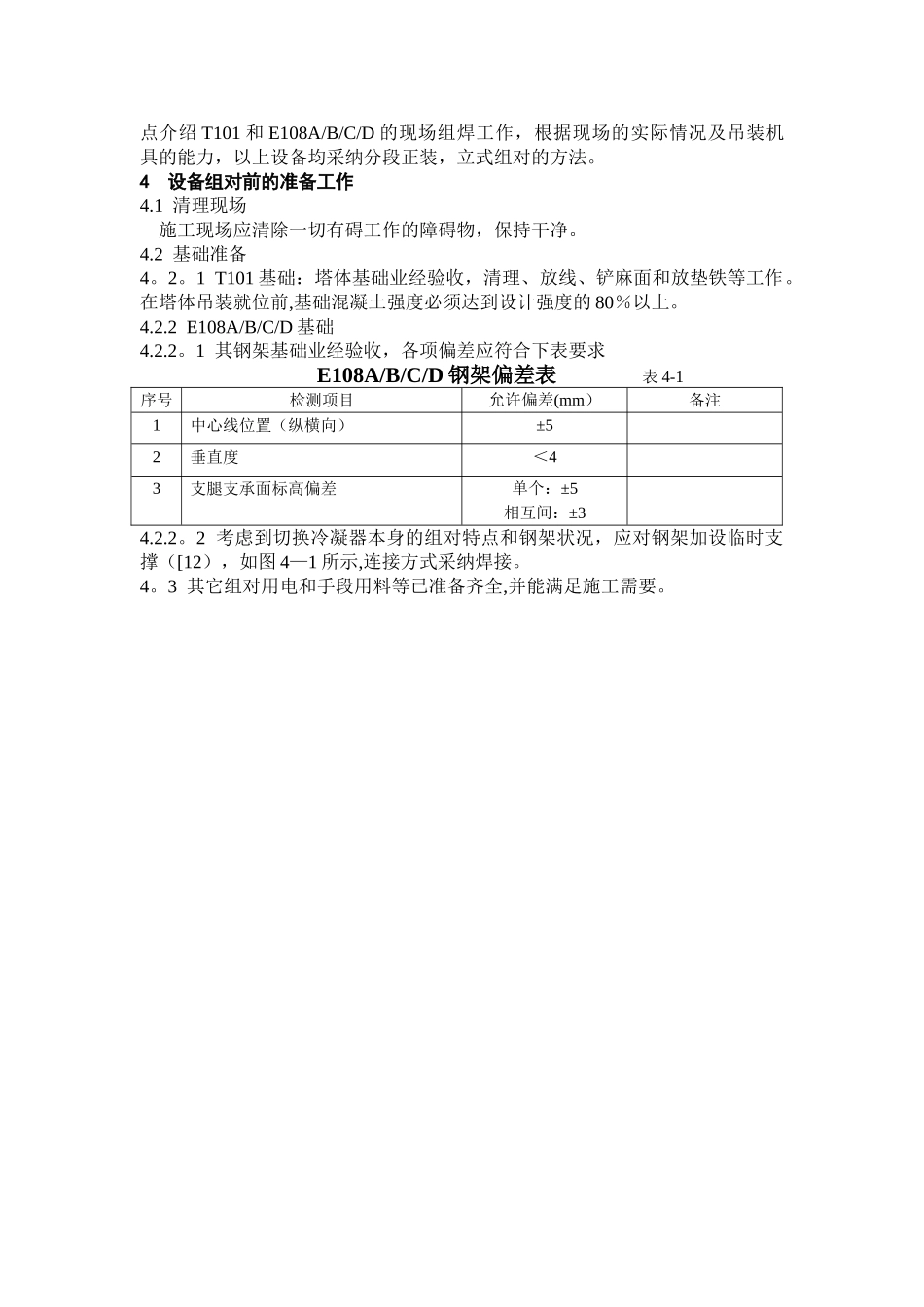

上海焦化有限公司 4 万吨/年苯酐工程设备组对焊接施工方案中国化学工程第六建设公司二○○三年三月目 录 1 编制说明 2 编制依据 3 设备概况 4 设备组对前的准备工作 5 组对与焊接 6 安全技术措施 7 劳动力配置 8 机具、材料计划 9 检验、测量器具配备表1 编制说明 上海焦化有限公司 4 万吨/年苯酐项目中有部分设备系分段到货,需现场组装焊接.这些设备直径大,且组对位置均为空中组对，为保证施工进度和质量，特编制本方案.2 编制依据2.1 上海焦化有限公司 4 万吨/苯酐项目招标文件2.2 中国华陆工程公司设计的《上海焦化公司苯酐工程设备布置图》（初步设计)2.3 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982.4 我公司以往施工经验3 设备概况3.1 需组焊设备的各种设计参数如下表所示 现场组焊设备一览表 表 3—1 序号设备位号设备名称规格尺寸(mm)材质重量 t分段情况备注1R101氧化反应器φ5700×370015Mo3220主 体 分三段含 七 台附件2T101尾气洗涤塔:塔体烟筒φ4300×1700φ1800/2200×4300SS316LC.S51。6414.36分两段3E108A/B/C/D切换冷凝器φ8600×3280×5650C.S4×52t分 上 下两段3.2 对于氧化反应器的组焊工作，详见《氧化反应器组组装方案》。本方案重点介绍 T101 和 E108A/B/C/D 的现场组焊工作，根据现场的实际情况及吊装机具的能力，以上设备均采纳分段正装，立式组对的方法。4 设备组对前的准备工作4.1 清理现场 施工现场应清除一切有碍工作的障碍物，保持干净。4.2 基础准备4。2。1 T101 基础：塔体基础业经验收，清理、放线、铲麻面和放垫铁等工作。在塔体吊装就位前,基础混凝土强度必须达到设计强度的 80％以上。4.2.2 E108A/B/C/D 基础4.2.2。1 其钢架基础业经验收，各项偏差应符合下表要求 E108A/B/C/D 钢架偏差表 表 4-1 序号检测项目允许偏差(mm）备注1中心线位置（纵横向）±52垂直度＜43支腿支承面标高偏差单个：±5相互间：±34.2.2。2 考虑到切换冷凝器本身的组对特点和钢架状况，应对钢架加设临时支撑（[12），如图 4—1 所示,连接方式采纳焊接。4。3 其它组对用电和手段用料等已准备齐全,并能满足施工需要。5 组对和焊接5.1 设备复验:设备到货后，应对设备进行复验,检查其规格尺寸，应符合表 5—1的要求。若有不合格处，则应及时报告业主和监理单位，并进行调整、处理。 设备尺寸复验要求 表 5-1 序号检测项目允许偏差（mm)备...
