102米超高塔脚手架搭设方案

102米超高塔脚手架搭设方案_第1页
1/33
102米超高塔脚手架搭设方案_第2页
2/33
102米超高塔脚手架搭设方案_第3页
3/33

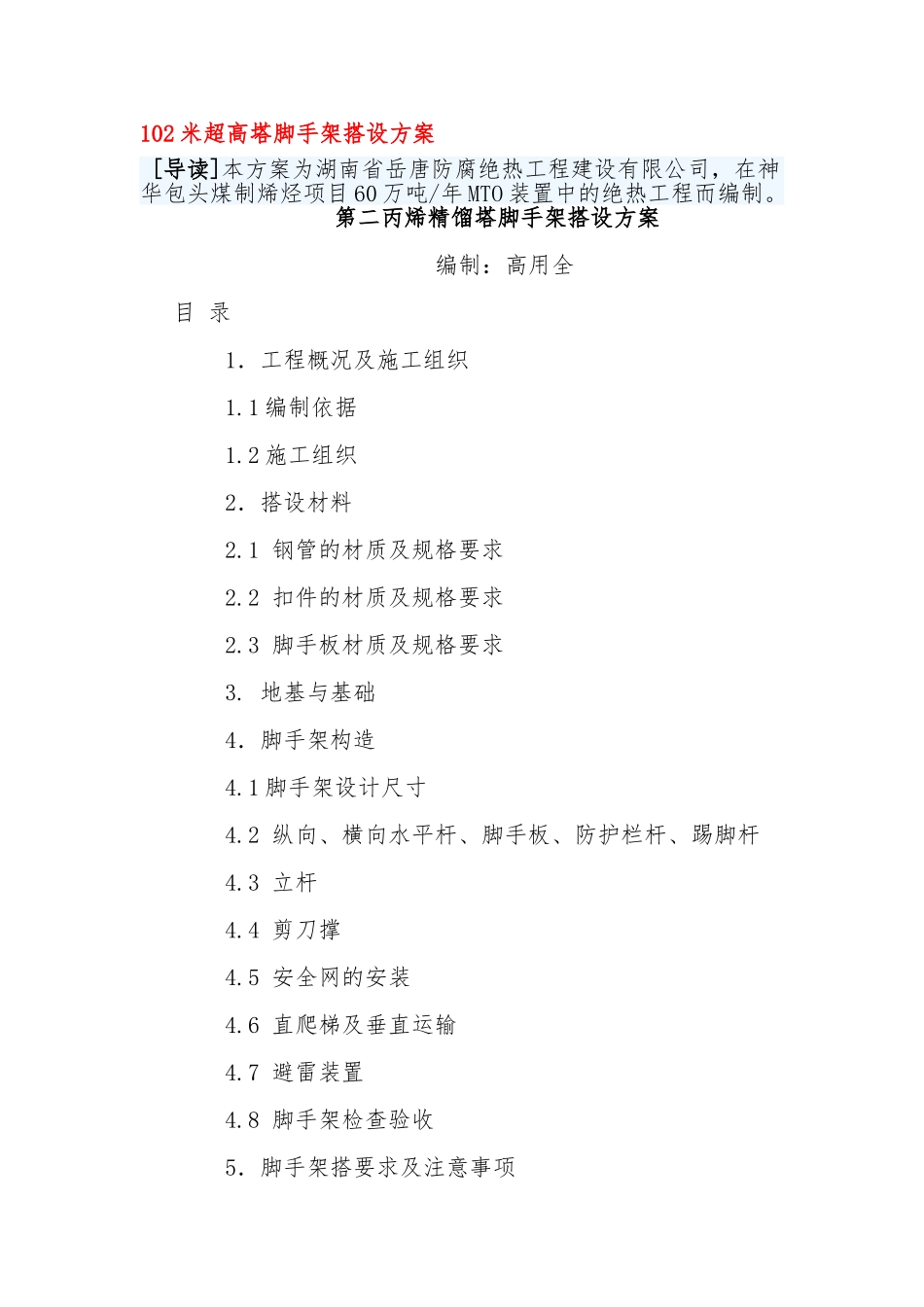

102 米超高塔脚手架搭设方案 [导读]本方案为湖南省岳唐防腐绝热工程建设有限公司,在神华包头煤制烯烃项目 60 万吨/年 MTO 装置中的绝热工程而编制。 第二丙烯精馏塔脚手架搭设方案 编制:高用全 目 录 1.工程概况及施工组织 1.1 编制依据 1.2 施工组织 2.搭设材料 2.1 钢管的材质及规格要求 2.2 扣件的材质及规格要求 2.3 脚手板材质及规格要求 3. 地基与基础 4.脚手架构造 4.1 脚手架设计尺寸 4.2 纵向、横向水平杆、脚手板、防护栏杆、踢脚杆 4.3 立杆 4.4 剪刀撑 4.5 安全网的安装 4.6 直爬梯及垂直运输 4.7 避雷装置 4.8 脚手架检查验收 5.脚手架搭要求及注意事项 5.1 脚手架搭设要求 5.2 脚手架搭设注意事项 6. 脚手架的拆除 7.钢管脚手架计算书 7.1 小横杆的计算 7.2 大横杆的计算 7.3 扣件抗滑力的计算 7.4 脚手架荷载 7.5 立杆的稳定性计算 8.材料计划 8.1 消耗材料计划 8.2 脚手架主材计划 9.脚手架搭设、拆除安全技术措施 1.工程概况及施工组织 神华包头煤制烯烃项目 60 万吨/年 MTO 装置十台塔绝热施工,需要搭设脚手架, 一台是第一丙烯精馏塔其直径 Φ6500,高度 65.20 米,另一台是第二丙烯精馏塔其外形尺寸为 Φ7600×88500,其它八台分别为脱甲烷塔Φ2900×55300,脱乙烷塔 Φ3300×52300,乙烯精馏塔 Φ3200×68100,水洗塔为 Φ3000×29600,碱洗塔为 Φ3000×52000,高压脱丙烷塔 Φ2400×27000,低压脱丙烷塔 Φ1400×39200,脱丁烷塔Φ1100×29000,其中第二丙烯精馏塔外形尺寸加上裙座高度、顶部封头总高度超过 102.7 米,本方案是以直径最大、高度最高的第二丙烯精馏塔脚手架搭设为例,第一丙烯精馏塔及其它塔设备脚手架搭设可参照本方案执行。 1.1 编制依据 1.1.1、中华人民共和国行业标准《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)。 1.1.2、《建筑业企业资质管理规定》建设部令 87 号文。 1.1.3、神华包头煤制烯烃项目 MTO 装置烯烃分离单元安装施工图纸要求。 1.1.4、神华包头工程施工方案及总体进度计划安排。 1.2 施工组织 1.2.1、选拔 10 名经过技术培训、考核合格并持有《中华人民共和国特种作业操作证》(架子工)上岗证的职工,进行该脚手架搭设。 1.2.2、单位负责人对参加脚手架搭设的全体人员进行施工方案的技术交底和安全教育。 1.2.3、工程进度须与各个设备的施工进度保持...
