10kV交联聚乙烯绝缘电力电缆介绍

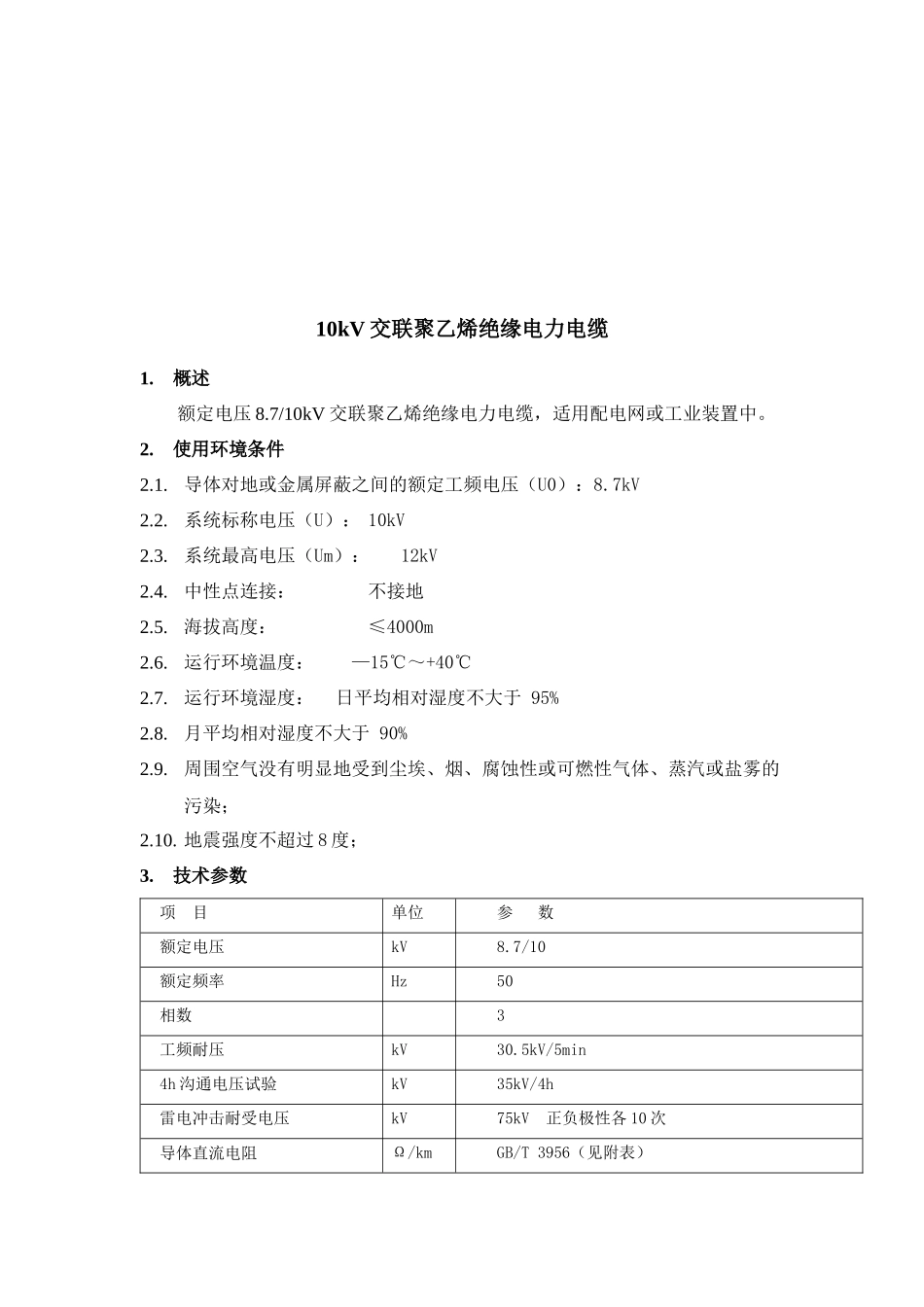

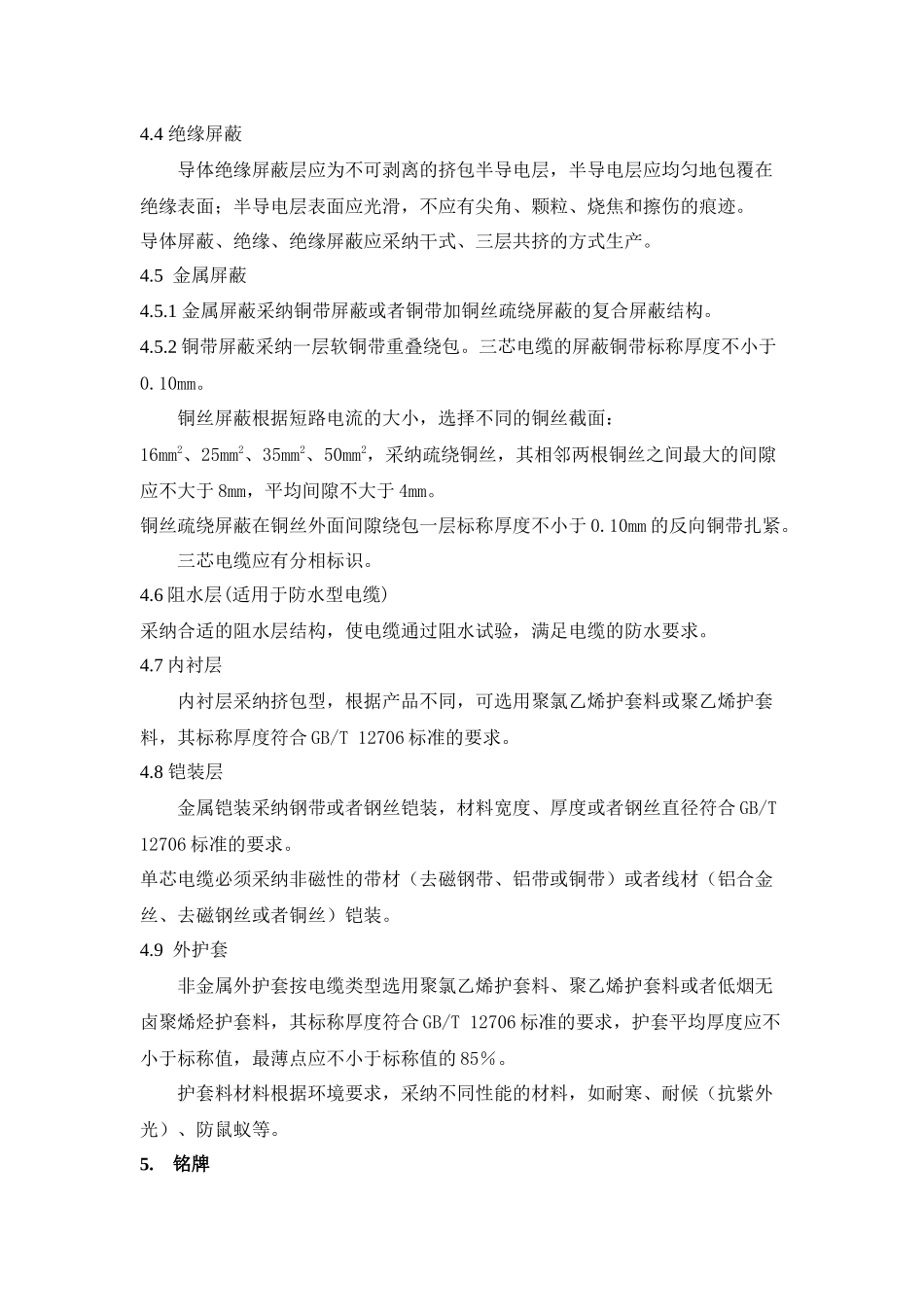

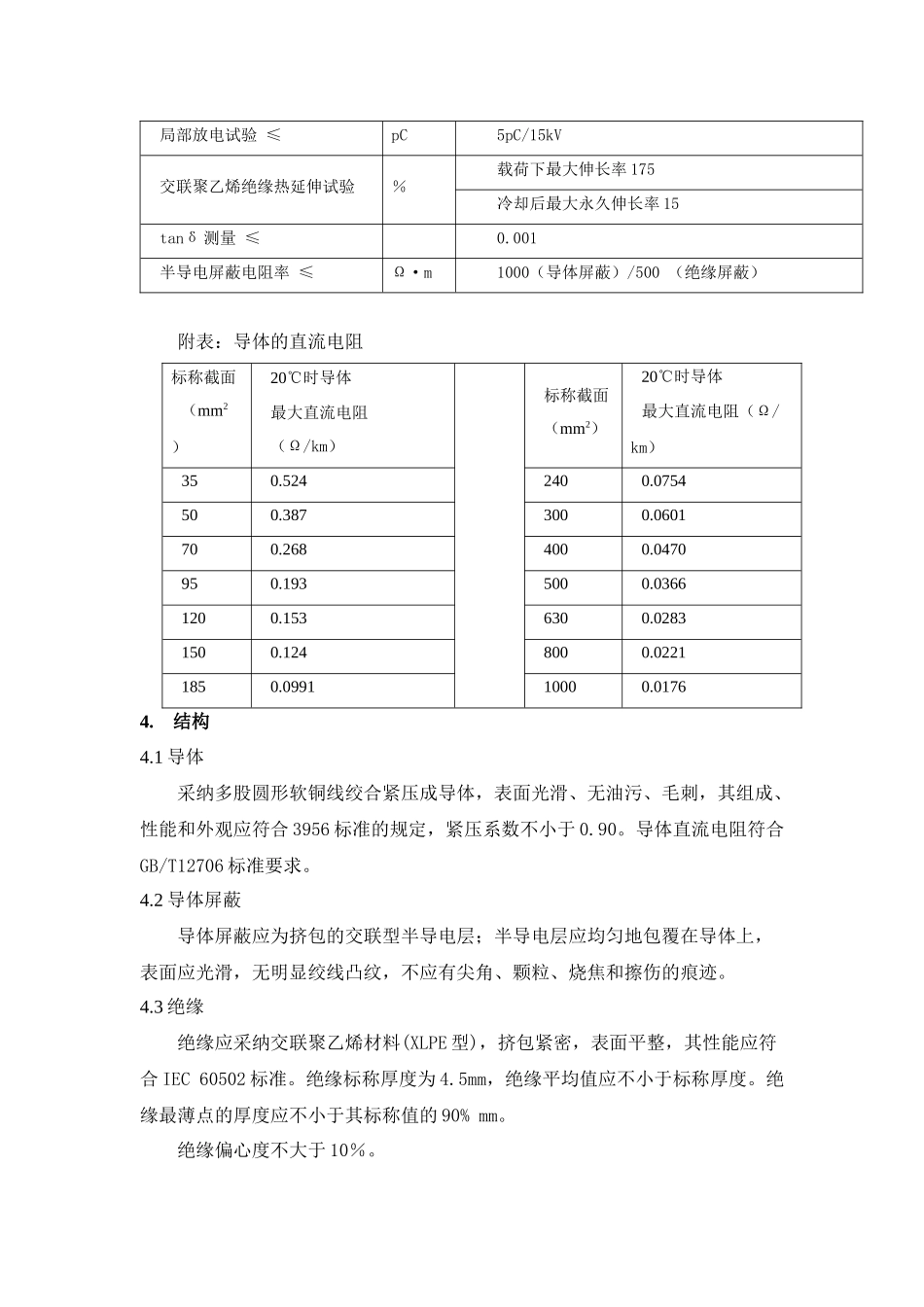

10kV 交联聚乙烯绝缘电力电缆1.概述额定电压 8.7/10kV 交联聚乙烯绝缘电力电缆，适用配电网或工业装置中。2.使用环境条件2.1.导体对地或金属屏蔽之间的额定工频电压（U0）：8.7kV2.2.系统标称电压（U）： 10kV2.3.系统最高电压（Um）：12kV2.4.中性点连接： 不接地2.5.海拔高度： ≤4000m 2.6.运行环境温度： —15℃～+40℃2.7.运行环境湿度：日平均相对湿度不大于 95%2.8.月平均相对湿度不大于 90%2.9.周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染；2.10. 地震强度不超过 8 度；3.技术参数项 目单位参 数额定电压kV8.7/10额定频率Hz50相数3工频耐压kV30.5kV/5min 4h 沟通电压试验kV35kV/4h雷电冲击耐受电压kV75kV 正负极性各 10 次导体直流电阻Ω/kmGB/T 3956（见附表）局部放电试验 ≤pC5pC/15kV交联聚乙烯绝缘热延伸试验％载荷下最大伸长率 175冷却后最大永久伸长率 15tanδ 测量 ≤0.001半导电屏蔽电阻率 ≤Ω·m1000（导体屏蔽）/500 （绝缘屏蔽）附表：导体的直流电阻标称截面（mm2）20℃时导体最大直流电阻（Ω/km）标称截面（mm2）20℃时导体最大直流电阻（Ω/km）350.5242400.0754500.3873000.0601700.2684000.0470950.1935000.03661200.1536300.02831500.1248000.02211850.099110000.01764.结构4.1 导体采纳多股圆形软铜线绞合紧压成导体，表面光滑、无油污、毛刺，其组成、性能和外观应符合 3956 标准的规定，紧压系数不小于 0.90。导体直流电阻符合GB/T12706 标准要求。4.2 导体屏蔽导体屏蔽应为挤包的交联型半导电层；半导电层应均匀地包覆在导体上，表面应光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦和擦伤的痕迹。4.3 绝缘绝缘应采纳交联聚乙烯材料(XLPE 型)，挤包紧密，表面平整，其性能应符合 IEC 60502 标准。绝缘标称厚度为 4.5mm，绝缘平均值应不小于标称厚度。绝缘最薄点的厚度应不小于其标称值的 90% mm。绝缘偏心度不大于 10％。4.4 绝缘屏蔽导体绝缘屏蔽层应为不可剥离的挤包半导电层，半导电层应均匀地包覆在绝缘表面；半导电层表面应光滑，不应有尖角、颗粒、烧焦和擦伤的痕迹。导体屏蔽、绝缘、绝缘屏蔽应采纳干式、三层共挤的方式生产。4.5 金属屏蔽4.5.1 金属屏蔽采纳铜带屏蔽或者铜带加铜丝疏绕屏蔽的复合屏蔽结构。4.5.2 铜带屏蔽采纳一层软铜带重叠绕包。三芯电缆的屏蔽铜带标称厚度不小于0.10mm。铜丝屏蔽根据短路电流的大小，选择...
