10kV分项工程质量验评表

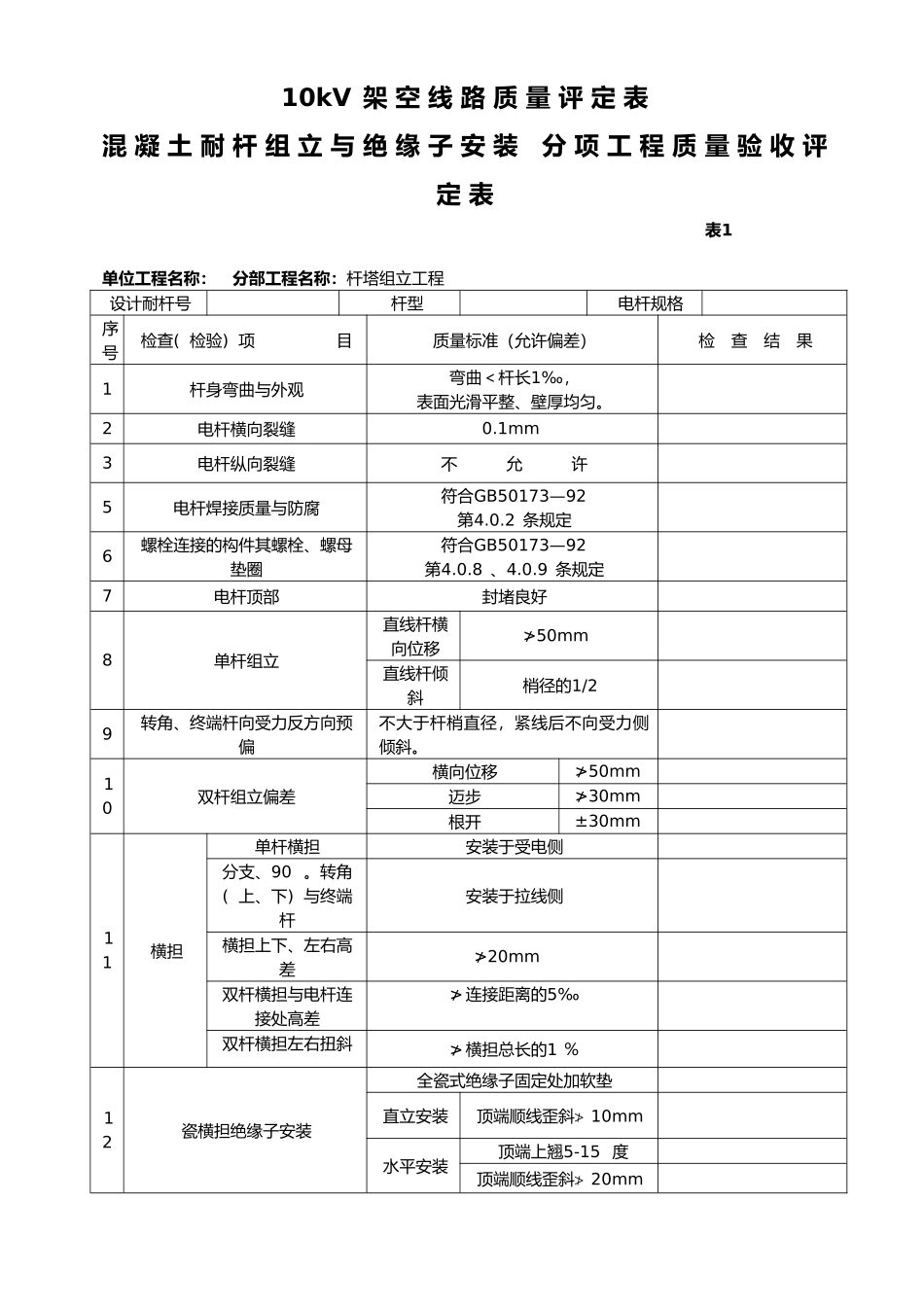

10kV分项工程质量验评表_第1页
1/14

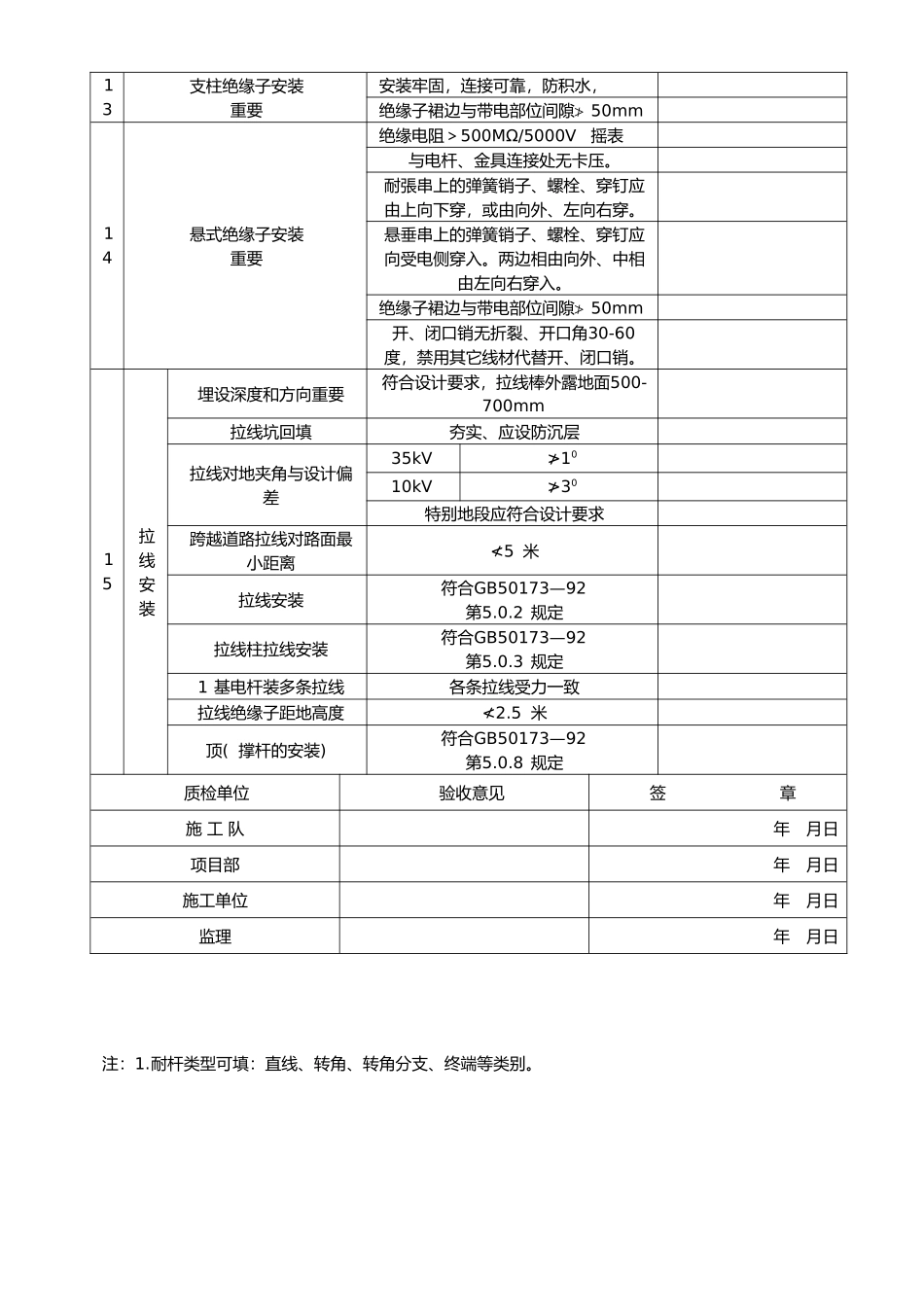

10kV分项工程质量验评表_第2页
2/14

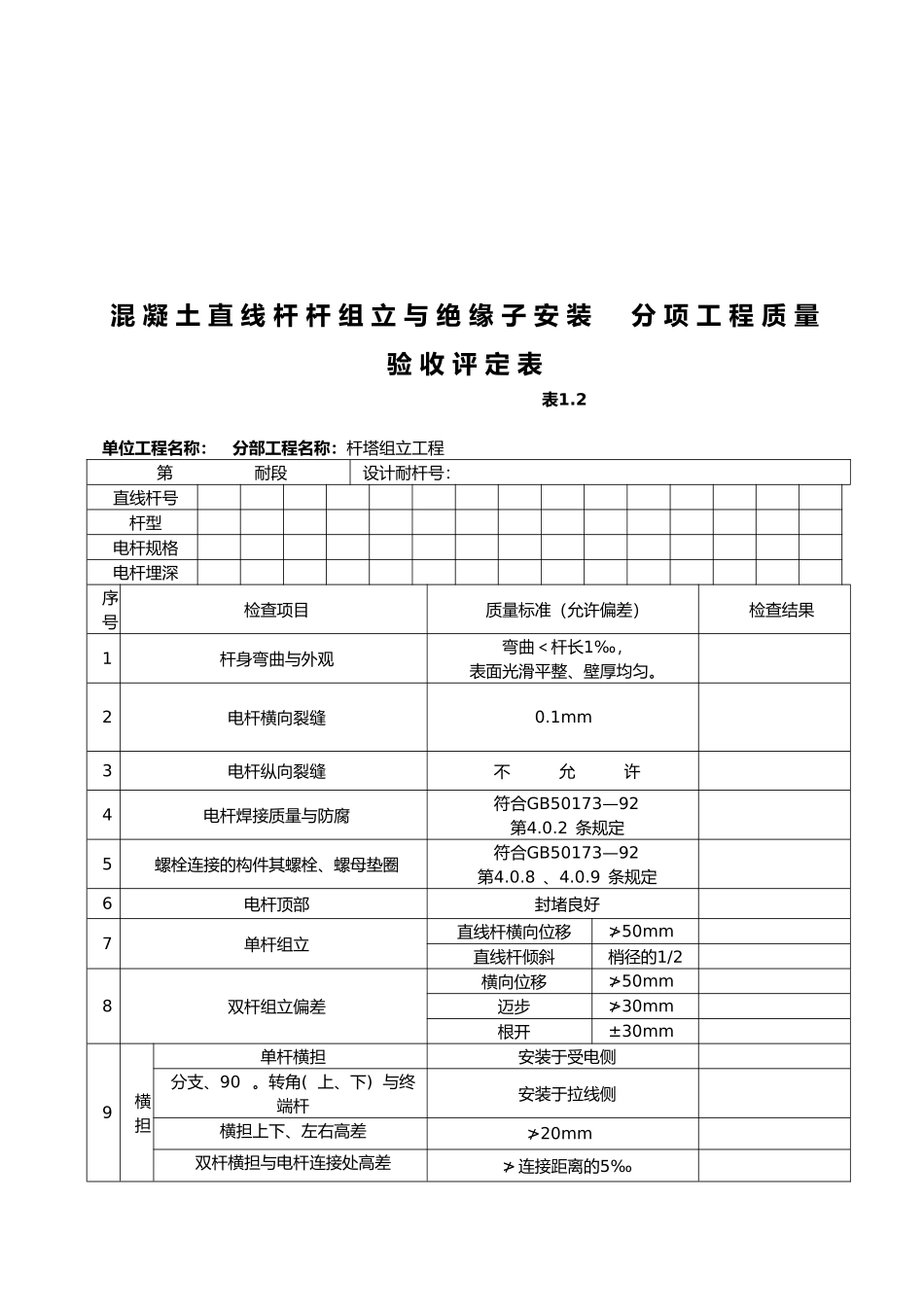

10kV分项工程质量验评表_第3页
3/14
10kV 架 空 线 路 质 量 评 定 表混 凝 土 耐 杆 组 立 与 绝 缘 子 安 装 分 项 工 程 质 量 验 收 评定 表 表1单位工程名称: 分部工程名称:杆塔组立工程 设计耐杆号杆型电杆规格序号检查( 检验) 项 目质量标准(允许偏差)检 查 结 果1杆身弯曲与外观弯曲<杆长1‰,表面光滑平整、壁厚均匀。2电杆横向裂缝0.1mm 3电杆纵向裂缝不 允 许5电杆焊接质量与防腐符合GB50173—92第4.0.2 条规定6螺栓连接的构件其螺栓、螺母垫圈符合GB50173—92第4.0.8 、4.0.9 条规定7电杆顶部封堵良好8单杆组立直线杆横向位移≯50mm直线杆倾斜梢径的1/29转角、终端杆向受力反方向预偏不大于杆梢直径,紧线后不向受力侧倾斜。10双杆组立偏差横向位移≯50mm迈步≯30mm根开±30mm11横担单杆横担安装于受电侧分支、90 。转角( 上、下) 与终端杆安装于拉线侧横担上下、左右高差≯20mm双杆横担与电杆连接处高差≯ 连接距离的5‰双杆横担左右扭斜≯ 横担总长的1 %12瓷横担绝缘子安装全瓷式绝缘子固定处加软垫直立安装顶端顺线歪斜≯ 10mm水平安装顶端上翘5-15 度顶端顺线歪斜≯ 20mm13支柱绝缘子安装重要安装牢固,连接可靠,防积水,绝缘子裙边与带电部位间隙≯ 50mm14悬式绝缘子安装重要绝缘电阻>500MΩ/5000V摇表与电杆、金具连接处无卡压。耐張串上的弹簧销子、螺栓、穿钉应由上向下穿,或由向外、左向右穿。悬垂串上的弹簧销子、螺栓、穿钉应向受电侧穿入。两边相由向外、中相由左向右穿入。绝缘子裙边与带电部位间隙≯ 50mm开、闭口销无折裂、开口角30-60度,禁用其它线材代替开、闭口销。15拉线安装埋设深度和方向重要符合设计要求,拉线棒外露地面500-700mm拉线坑回填夯实、应设防沉层拉线对地夹角与设计偏差35kV≯1010kV≯30特别地段应符合设计要求跨越道路拉线对路面最小距离≮5 米拉线安装符合GB50173—92第5.0.2 规定拉线柱拉线安装符合GB50173—92第5.0.3 规定1 基电杆装多条拉线各条拉线受力一致拉线绝缘子距地高度≮2.5 米顶( 撑杆的安装)符合GB50173—92第5.0.8 规定质检单位验收意见签 章施 工 队年 月日项目部年 月日施工单位年 月日监理年 月日注:1.耐杆类型可填:直线、转角、转角分支、终端等类别。混 凝 土 直 线 杆 杆 组 立 与 绝 缘 子 安 装 分 项 工 程 质 量验 收 评 定 表 表1.2单位工程名称: 分部工程名称:杆塔组立工程第 耐段设计...
